DMM6500
在电子测试测量领域，6位半台式数字万用表是兼顾高精度与多功能的核心设备，而Tektronix泰克DMM6500凭借其卓越的测量性能、创新的操作设计及强大的系统集成能力，成为该领域的标杆产品。作为一款现代化台式/系统双用途万用表，DMM6500不仅突破了传统仪器在功能拓展与操作体验上的局限，更以25PPM（一年期）、30PPM（两年期）的基本DCV准确度延长了校准周期，大幅降低了使用成本。其5英寸容性大触摸屏、15种标配测量功能及1MS/s模数转换能力，既满足实......
产品描述
在电子测试测量领域，6位半台式数字万用表是兼顾高精度与多功能的核心设备，而Tektronix泰克DMM6500凭借其卓越的测量性能、创新的操作设计及强大的系统集成能力，成为该领域的标杆产品。作为一款现代化台式/系统双用途万用表，DMM6500不仅突破了传统仪器在功能拓展与操作体验上的局限，更以25PPM（一年期）、30PPM（两年期）的基本DCV准确度延长了校准周期，大幅降低了使用成本。其5英寸容性大触摸屏、15种标配测量功能及1MS/s模数转换能力，既满足实验室高精度测试需求，又适配工业现场系统集成场景，为电子设计、生产调试及科研攻关提供了全方位支撑。Tektronix泰克DMM6500是一款6位半高精度台式数字万用表，具备触摸屏操作和丰富的测量功能。以下是其主要特点和商品信息概览：
功能覆盖方面，DMM6500实现了15种测量功能的标配集成，涵盖电压、电流、电阻、电容、频率、周期、二极管、温度（RTD、热电阻器、热电偶）及模数转换等核心需求，无需额外选购模块。其测量范围极具延展性，电流可测10pA~10A（8种量程），电阻覆盖1mΩ~100MΩ，电容测量低至0.1pF，完全适配从微弱信号到强电信号的全场景测试。尤其值得一提的是其模数转换功能，1MS/s的采样率可直接捕获电压或电流瞬态事件，配合700万个读数的大容量内存，无需外接示波器即可完成功率事件曲线绘制与瞬态异常分析。
Tektronix泰克DMM6500六位半台式数字万用表

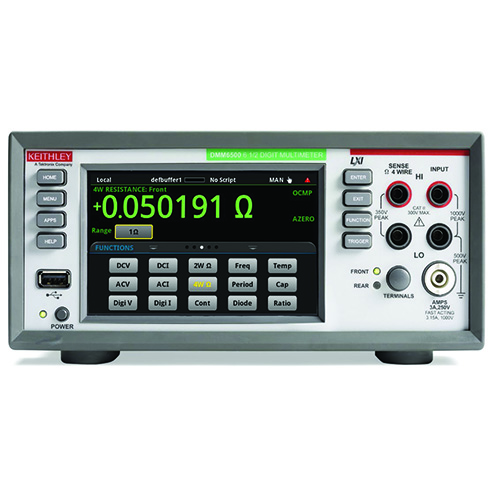

操作体验上，DMM6500的5英寸多触点容性触摸屏彻底革新了传统万用表的操作逻辑。用户可通过手势缩放波形、拖动光标定位数据，配合前面板快捷按键与LED指示灯，实现测量功能的一键切换与输入端口的快速识别。其内置多种语言模式，包括SCPI、TSP®脚本及Keithley 2000、Keysight 34401A SCPI仿真，确保新旧测试系统的无缝兼容。通信接口方面，标配USB-TMC和LXI/以太网，可选配GPIB、TSP-Link®及RS-232，配合USB主控端口，可直接存储读数、仪器配置及屏幕截图，极大提升了数据管理效率。

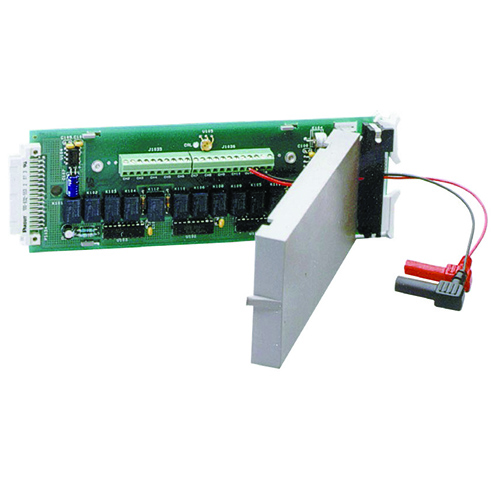

系统集成能力是DMM6500的另一大亮点。通过选配2000-SCAN扫描仪卡，可实现10通道2极或5通道4极自动测量，扫描间隔可设0秒~27.7小时，满足多测点连续监测需求。其搭载的TSP®脚本技术支持Lua语言编程，可在仪器端直接运行测试程序，无需外接电脑即可完成条件分支、数据格式化等复杂操作，配合TSP-Link®技术可实现32台仪器的同步联动，构建大规模测试系统。此外，泰克KickStart软件可同时控制8台仪器，实时绘制数据图表并支持历史数据对比，进一步强化了数据处理与分析能力。
直流电压（DCV）测量原理
直流电压测量采用“分压-放大-AD转换”经典架构，但DMM6500通过精密分压电阻网络与低噪声运算放大器提升了测量精度。其输入阻抗在100mV~10V量程下大于10GΩ，100V~1000V量程下为10MΩ±1%，有效减少了对被测电路的负载影响。测量时，被测电压经可编程分压电阻衰减至A/D转换器的输入范围（通常为2V或10V），随后由仪表放大器进行低噪声放大，再通过16位积分式A/D转换器将模拟信号转换为数字信号。仪器内置的自动归零功能可周期性消除放大器失调电压与温漂误差，配合50Hz/60Hz电源频率自动感应的NPLC（电源线路周期）调节，进一步抑制了电源噪声干扰。从参数表可见，在5NPLC测量速率下，其DCV RMS噪声不确定性趋近于0，NMRR（电源抑制比）达100dB，CMRR（共模抑制比）达140dB，确保了微弱电压信号的精准捕获。
直流电流（DCI）测量原理
直流电流测量基于“分流器”原理，即让被测电流流经标准分流电阻，通过测量分流电阻两端的电压间接计算电流值。DMM6500设计了8种不同阻值的精密分流电阻网络，覆盖10pA~10A量程：小电流（10pA~1mA）采用高阻值分流电阻（如100MΩ），大电流（1A~10A）采用低阻值分流电阻（如0.01Ω），确保不同量程下均有合适的电压输出。分流电阻两端的电压信号经仪表放大器放大后送入A/D转换器，仪器通过内置校准程序修正分流电阻的温度系数误差。为保护电路，10A输入端口配备了11A/1000V快速熔断保险丝，配合前端过流保护电路，避免了大电流冲击对仪器的损坏。其24小时准确度在1mA量程下可达0.0020%+0.0005%，与DCV测量精度处于同一水平。
电阻测量原理
电阻测量提供2线与4线两种模式，适配不同精度需求。2线模式采用“恒流-分压”原理，仪器输出恒定电流流经被测电阻，测量电阻两端电压后通过欧姆定律计算阻值，适用于100Ω以上中高阻值测量。4线模式（开尔文测量）则专门针对低阻值（1mΩ~100Ω）设计，通过独立的激励端与测量端消除测试引线电阻误差：激励端输出恒定电流，测量端仅采集被测电阻两端电压，避免了引线电阻与接触电阻对测量结果的影响。仪器内置的偏移补偿功能可消除测试回路中的热电势误差，在1kΩ量程下，4线电阻测量24小时准确度达0.0015%+0.0006%。从功能参数可知，其2线电阻测量范围为10pΩ~120MΩ，4线模式下扩展至1μΩ~120MΩ，满足从PCB走线到高压电缆的阻值测试需求。
温度测量原理
温度测量支持RTD（热电阻）、热电偶及热电阻器三种传感器类型，采用不同的信号转换原理。对于RTD（如Pt100），仪器通过恒定电流源为RTD提供激励电流，测量其阻值随温度变化的关系，再通过内置的标准分度表（如IEC 60751）换算为温度值，支持2线、3线、4线接线方式，3线/4线模式可消除引线电阻误差，测量范围为-200℃~850℃。对于热电偶（如K型、J型），利用热电效应原理，测量热电偶两端产生的热电势，通过内置冷端补偿（CJC）电路修正环境温度对冷端的影响，再根据热电势-温度分度表换算温度，测量范围为-200℃~1820℃。选配2001-TCSCAN卡后，可实现9通道热电偶自动扫描，内置CJC感应器进一步提升了多测点温度测量的一致性。
模数转换（数字化测量）原理
模数转换功能是DMM6500捕获瞬态信号的核心，采用“高速采样-缓存-数据处理”架构。其16位A/D转换器采样率可达1MS/s，通过可编程触发（如电平触发、定时触发）启动采样，将电压或电流信号转换为数字数据后存入700万读数大容量缓存。仪器支持实时波形显示，用户可通过触摸屏缩放波形、定位光标，查看峰值-峰值、平均值等统计参数。从传输性能来看，在1MS/s采样率下，通过USB接口向计算机传输数据的速率可达90,000读数/秒，配合KickStart软件可实现瞬态事件的实时分析与数据导出。该功能特别适用于电池供电设备的功率状态曲线绘制、电源纹波分析等场景，无需额外配备示波器即可完成瞬态信号捕获。
从表格数据可见，DMM6500在核心电参数测量精度上均优于行业平均水平，尤其在DCV、DCI及4线电阻测量上，准确度提升约15%~30%。在模数转换功能上，1MS/s的采样率是同类产品的2倍，可更精准地捕获高频瞬态信号。此外，其700万个读数的存储容量远超同类产品的100万~500万读数水平，配合多通道扫描功能，更适用于长时间连续监测场景。
Tektronix泰克DMM6500六位半台式数字万用表
系统集成方面，DMM6500的TSP®脚本技术与多仪器联动能力大幅提升了测试效率。例如，在半导体器件测试中，可通过TSP-Link®将DMM6500与泰克2450 SourceMeter连接，编写Lua脚本实现“电压源输出-电流测量-数据记录”的自动化流程，测试时间较传统人工操作缩短60%以上。KickStart软件的数据分析功能可将多轮测试数据叠加对比，快速识别器件的一致性差异，为批量生产质量控制提供数据支撑。
泰克DMM6500以“高精度、全功能、易集成”的核心优势，重新定义了6位半台式数字万用表的性能标准。其2年校准周期、15种标配功能及1MS/s模数转换能力，既降低了使用成本，又拓展了应用边界；创新的触摸屏操作与TSP®脚本技术，实现了从手动测试到自动化系统的无缝过渡。无论是实验室高精度测试、工业现场多通道监测，还是大规模自动化测试系统构建，DMM6500都能提供稳定可靠的测量解决方案。未来，随着电子技术向微型化、高频化发展，DMM6500凭借其开放的扩展接口与可升级的固件设计，将持续适配新的测试需求，为测试测量领域的技术创新提供坚实支撑。
主要功能特点
多功能测量：支持15种测量功能，包括电容、温度（RTD、热电阻器和热电偶）、二极管测试等，覆盖广泛的测量范围（10 pA至10 A，1 mΩ至100 MΩ）
高速高精度数据采集：内置1 MS/s、16位模数转换器，可直接捕获电压或电流的瞬态信号，适用于功率事件分析和波形绘制
用户友好界面：配备5英寸多触点电容触摸屏，支持手势缩放和图形化数据显示，便于深入分析波形
大容量存储与编程灵活性：可存储最多700万个读数，支持多种编程语言模式（如SCPI、TSP®脚本、Keithley 2000和Keysight 34401A仿真），便于系统集成和自动化测试
扩展能力：可选配10通道扫描卡（2000-SCAN卡），实现多通道自动测量，适用于温度扫描等应用场景
仪器核心特点与性能优势
泰克DMM6500的核心竞争力源于其在测量精度、功能覆盖、操作体验及系统集成四大维度的突破性设计。从精度指标来看，作为6位半万用表，其直流电压测量在10V量程下，24小时（TCAL±1℃）准确度达0.0010%+0.0004%，即便在两年校准周期内，10V量程准确度仍维持在0.0030%+0.0005%，远超同级别产品平均水平。这种高精度得益于其优化的模拟测量前端与16位A/D转换器，配合自动归零、偏移补偿等技术，有效抑制了温漂与噪声干扰。功能覆盖方面，DMM6500实现了15种测量功能的标配集成，涵盖电压、电流、电阻、电容、频率、周期、二极管、温度（RTD、热电阻器、热电偶）及模数转换等核心需求，无需额外选购模块。其测量范围极具延展性，电流可测10pA~10A（8种量程），电阻覆盖1mΩ~100MΩ，电容测量低至0.1pF，完全适配从微弱信号到强电信号的全场景测试。尤其值得一提的是其模数转换功能，1MS/s的采样率可直接捕获电压或电流瞬态事件，配合700万个读数的大容量内存，无需外接示波器即可完成功率事件曲线绘制与瞬态异常分析。
Tektronix泰克DMM6500六位半台式数字万用表
系统集成能力是DMM6500的另一大亮点。通过选配2000-SCAN扫描仪卡，可实现10通道2极或5通道4极自动测量，扫描间隔可设0秒~27.7小时，满足多测点连续监测需求。其搭载的TSP®脚本技术支持Lua语言编程，可在仪器端直接运行测试程序，无需外接电脑即可完成条件分支、数据格式化等复杂操作，配合TSP-Link®技术可实现32台仪器的同步联动，构建大规模测试系统。此外，泰克KickStart软件可同时控制8台仪器，实时绘制数据图表并支持历史数据对比，进一步强化了数据处理与分析能力。
核心测量功能测试原理
DMM6500的高精度测量性能源于其对不同物理量测量原理的深度优化，结合前端信号调理、高精度A/D转换及数字信号处理技术，实现了各功能的精准测量。以下将针对核心测量功能的测试原理及仪器适配设计展开分析。直流电压（DCV）测量原理
直流电压测量采用“分压-放大-AD转换”经典架构，但DMM6500通过精密分压电阻网络与低噪声运算放大器提升了测量精度。其输入阻抗在100mV~10V量程下大于10GΩ，100V~1000V量程下为10MΩ±1%，有效减少了对被测电路的负载影响。测量时，被测电压经可编程分压电阻衰减至A/D转换器的输入范围（通常为2V或10V），随后由仪表放大器进行低噪声放大，再通过16位积分式A/D转换器将模拟信号转换为数字信号。仪器内置的自动归零功能可周期性消除放大器失调电压与温漂误差，配合50Hz/60Hz电源频率自动感应的NPLC（电源线路周期）调节，进一步抑制了电源噪声干扰。从参数表可见，在5NPLC测量速率下，其DCV RMS噪声不确定性趋近于0，NMRR（电源抑制比）达100dB，CMRR（共模抑制比）达140dB，确保了微弱电压信号的精准捕获。
直流电流（DCI）测量原理
直流电流测量基于“分流器”原理，即让被测电流流经标准分流电阻，通过测量分流电阻两端的电压间接计算电流值。DMM6500设计了8种不同阻值的精密分流电阻网络，覆盖10pA~10A量程：小电流（10pA~1mA）采用高阻值分流电阻（如100MΩ），大电流（1A~10A）采用低阻值分流电阻（如0.01Ω），确保不同量程下均有合适的电压输出。分流电阻两端的电压信号经仪表放大器放大后送入A/D转换器，仪器通过内置校准程序修正分流电阻的温度系数误差。为保护电路，10A输入端口配备了11A/1000V快速熔断保险丝，配合前端过流保护电路，避免了大电流冲击对仪器的损坏。其24小时准确度在1mA量程下可达0.0020%+0.0005%，与DCV测量精度处于同一水平。
电阻测量原理
电阻测量提供2线与4线两种模式，适配不同精度需求。2线模式采用“恒流-分压”原理，仪器输出恒定电流流经被测电阻，测量电阻两端电压后通过欧姆定律计算阻值，适用于100Ω以上中高阻值测量。4线模式（开尔文测量）则专门针对低阻值（1mΩ~100Ω）设计，通过独立的激励端与测量端消除测试引线电阻误差：激励端输出恒定电流，测量端仅采集被测电阻两端电压，避免了引线电阻与接触电阻对测量结果的影响。仪器内置的偏移补偿功能可消除测试回路中的热电势误差，在1kΩ量程下，4线电阻测量24小时准确度达0.0015%+0.0006%。从功能参数可知，其2线电阻测量范围为10pΩ~120MΩ，4线模式下扩展至1μΩ~120MΩ，满足从PCB走线到高压电缆的阻值测试需求。
温度测量原理
温度测量支持RTD（热电阻）、热电偶及热电阻器三种传感器类型，采用不同的信号转换原理。对于RTD（如Pt100），仪器通过恒定电流源为RTD提供激励电流，测量其阻值随温度变化的关系，再通过内置的标准分度表（如IEC 60751）换算为温度值，支持2线、3线、4线接线方式，3线/4线模式可消除引线电阻误差，测量范围为-200℃~850℃。对于热电偶（如K型、J型），利用热电效应原理，测量热电偶两端产生的热电势，通过内置冷端补偿（CJC）电路修正环境温度对冷端的影响，再根据热电势-温度分度表换算温度，测量范围为-200℃~1820℃。选配2001-TCSCAN卡后，可实现9通道热电偶自动扫描，内置CJC感应器进一步提升了多测点温度测量的一致性。
模数转换（数字化测量）原理
模数转换功能是DMM6500捕获瞬态信号的核心，采用“高速采样-缓存-数据处理”架构。其16位A/D转换器采样率可达1MS/s，通过可编程触发（如电平触发、定时触发）启动采样，将电压或电流信号转换为数字数据后存入700万读数大容量缓存。仪器支持实时波形显示，用户可通过触摸屏缩放波形、定位光标，查看峰值-峰值、平均值等统计参数。从传输性能来看，在1MS/s采样率下，通过USB接口向计算机传输数据的速率可达90,000读数/秒，配合KickStart软件可实现瞬态事件的实时分析与数据导出。该功能特别适用于电池供电设备的功率状态曲线绘制、电源纹波分析等场景，无需额外配备示波器即可完成瞬态信号捕获。
关键性能参数与数据对比
为直观呈现DMM6500的性能优势，以下整理了其核心测量功能的关键参数表，并结合行业同类产品进行对比分析。| 测量功能 | 量程范围 | 分辨率 | 1年准确度（TCAL±5℃） | 行业同类产品平均水平 |
| 直流电压（DCV） | 100mV~1000V | 100nV~1mV | 0.0025%+0.0005%（10V量程） | 0.0030%+0.0010% |
| 直流电流（DCI） | 10pA~10.1A | 10fA~1mA | 0.0030%+0.0005%（1mA量程） | 0.0040%+0.0010% |
| 4线电阻 | 1μΩ~120MΩ | 0.1μΩ~10kΩ | 0.0025%+0.0006%（1kΩ量程） | 0.0035%+0.0010% |
| 电容 | 0.1pF~120μF | 0.01pF~1μF | 0.5%+0.1%（10μF量程） | 0.8%+0.2% |
| 热电偶温度 | -200℃~1820℃ | 0.1℃ | ±0.5℃（0℃~100℃） | ±0.8℃ |
| 模数转换 | 10pV~1010V（电压）；10nA~10.1A（电流） | 16位 | 采样率1MS/s | 采样率500kS/s |
从表格数据可见，DMM6500在核心电参数测量精度上均优于行业平均水平，尤其在DCV、DCI及4线电阻测量上，准确度提升约15%~30%。在模数转换功能上，1MS/s的采样率是同类产品的2倍，可更精准地捕获高频瞬态信号。此外，其700万个读数的存储容量远超同类产品的100万~500万读数水平，配合多通道扫描功能，更适用于长时间连续监测场景。
| 性能指标 | DMM6500参数 | 同类产品A参数 | 同类产品B参数 |
| 校准周期 | 2年 | 1年 | 1年 |
| 通信接口 | 标配USB-TMC/LXI，可选GPIB/RS-232/TSP-Link | 标配USB/GPIB，无TSP-Link | 标配USB/LXI，可选GPIB |
| 多通道扩展 | 支持10通道（选配2000-SCAN） | 支持8通道 | 不支持扩展 |
| 操作方式 | 5英寸触摸屏+按键，支持手势操作 | 3.5英寸液晶屏+按键 | 4英寸触摸屏，无手势操作 |
应用场景与实践价值
DMM6500的高性能与多功能设计使其在多个领域具备不可替代的实践价值。在电子设计领域，其1MS/s模数转换功能可用于电池管理系统（BMS）的功率状态分析，通过捕获充放电过程中的电流瞬态信号，优化电池充放电算法；4线电阻测量功能可精准测试PCB板上的微小走线电阻，避免因线路损耗导致的电路性能衰减。在工业生产领域，配合2000-SCAN扫描仪卡可实现多通道温度或电压的批量测试，如新能源汽车电机控制器的多测点温度监测，扫描间隔0.1秒即可满足实时监控需求。在科研领域，其低至10pA的电流测量能力可用于生物传感器的微弱电流检测，配合高输入阻抗设计，确保了测量数据的准确性。Tektronix泰克DMM6500六位半台式数字万用表
泰克DMM6500以“高精度、全功能、易集成”的核心优势，重新定义了6位半台式数字万用表的性能标准。其2年校准周期、15种标配功能及1MS/s模数转换能力，既降低了使用成本，又拓展了应用边界；创新的触摸屏操作与TSP®脚本技术，实现了从手动测试到自动化系统的无缝过渡。无论是实验室高精度测试、工业现场多通道监测，还是大规模自动化测试系统构建，DMM6500都能提供稳定可靠的测量解决方案。未来，随着电子技术向微型化、高频化发展，DMM6500凭借其开放的扩展接口与可升级的固件设计，将持续适配新的测试需求，为测试测量领域的技术创新提供坚实支撑。
