ZX8530/ZX8531/ZX8532阻抗测试仪器万分之五精度LCR数字电桥

ZX8530/ZX8531/ZX8532阻抗测试仪器万分之五精度LCR数字电桥。在技术参数方面,我们用一整个表格进行了清晰说明,如下;对于ZX8530/ZX8531/ZX8532这三种数字LCR电桥来说,从技术方面来讲;它是采用了彩色TFT显示屏幕的新一代阻抗测试仪器,它有着万分之五的基本精度,在频率方面,它们是在50Hz~200kHz范围之间。可以满足公司的来料检验以及出货的检验,为产品质量提供有力保证。
接下来我们这对三种型号的性能特点进行介绍:1,与国际品牌包括美国某K、WK两个典型的厂家LCR电桥测试数据有较高的可比性。2,它们有着4.3"的液晶屏幕,和2U标准机箱;3,带键盘锁定功能和掉电数据保护功能;4,有两种语言,分别为简体中文、英文操作语言;操作简便;5,进行测试数据、测试条件保存至U盘或者内部;6,U盘可支持格式包括FAT16、FAT32两种文件系统;7,列表扫描功能、开路、短路、负载校正功能;8,无需安装软件即可上传数据到电脑;9,仪器内部50组,U盘500组测试文件,可随时进行调用;10,测试电压、电流自动平衡调整功能(ALC)。

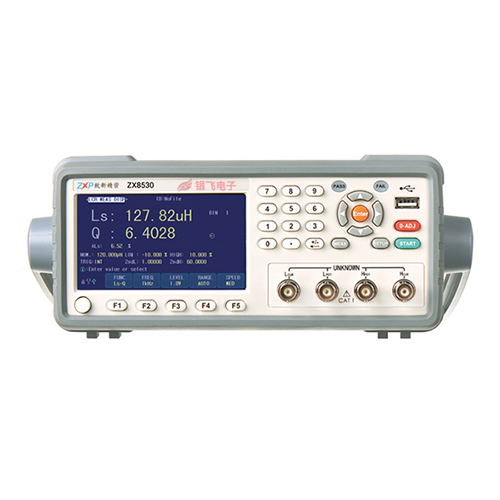

ZX8530

ZX8530/ZX8531/ZX8532阻抗测试仪器万分之五精度LCR数字电桥操作步骤

一:插上电源插头,将面板开关按至ON.开机后,仪器功能指示于上次设定状态,预热10分钟,待机内 达到平衡后,进行正常测试. 
二:测试参数选择, 使用“参数”键选择L、C、R,单位如下:  L:uH、mH、H(副参数:连带测试器件Q值) C:pF、nF、uF(副参数:连带测试器件D值) R:Ω、kΩ、MΩ(副参数:连带测器件间Q值) 
三: 使用者应根据被测件的测试标准或使用要求按频率键、电压键,选择相应的测量频率、测试电压. 可选择50Hz、60Hz、100Hz、120Hz、1kHz 、10kHz、20kHz、40kHz、50kHz、100kHz10个频率,1V、0.3V、0.1V三个电压.

型号 ZX8530 ZX8531 ZX8532
测试频率 50Hz~100kHz,
34个频率点
50Hz~200kHz,
37个频率点
20Hz~200kHz,
1.2万多个频率点

测试参数: C、L、X、B、R、G、D、Q、ESR、Rp、θ、|Z|、|Y|、P、DCR
测试电平10mV-2Vrms
基本准确度 0.05% 精度表为准
测试速度 快速:50次/秒、中速20次/秒、慢速6次/秒 (1kHz以上频率)
显示范围: |Z|,R,  X 0.01 mΩ ~ 99.9999MΩ
                   |Y|,G,B 0.00001μS~99.9999S
                   C 0.00001pF~9.99999F
                   D 0.00001~9.99999
                   DCR 0.01mΩ~99.9999MΩ
                   L 0.00001μH~99999.9H
                   Q 0.01~99999.9
                   θ(RAD) -3.14159~3.14159
                   θ(DEG) -179.999 °~179.999°
                   Δ% -99.999%~99.999%
信号源输出阻抗 30Ω、100Ω
内部直流偏置电压 0V、2V
量程方式 自动、保持
触发方式 内部、手动、自动、外部、总线
校准功能 开路/短路,全频清零、点频清零
等效电路 串联、并联
比较器 十档分选,BIN0~BIN9、NG、AUX
PASS、HI、LOW(PASS/FAIL LED显示)
接口 RS232C、UsbHost、USB Device、Handler、GPIB(选件)
温度湿度 0℃~40℃,相对湿度≤75%
电源要求 电压:100~120 Vac或198~242 Vac
频率:46~64 Hz,功率大于50 VA
体积(WxHxD) 216mmx87mmx300mm
ZX8530/ZX8531/ZX8532阻抗测试仪器万分之五精度LCR数字电桥重量(净重) 2.8公斤左右。文章来源于银飞
