功率分析仪器的功率测量。功率测量是所有传感器节点设计中很常见的挑战之一。设计人员需要仔细检查与无线传感器节点中微控制器 (MCU) 和收发机不同工作状态有关的功耗。而功率特点由活动峰值和很长的空闲周期组成，前者在较大发送或接收功率时一般为几十毫安，后者一般是很低几十纳安的静态电流。

功率 = 电流 × 电压
能量 = 电流 × 电压 × 时间

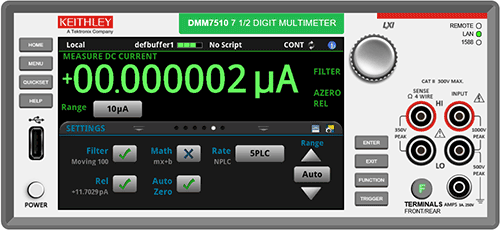

这就对测试仪器的电流测量、分辨率和速度提出严苛要求。这里，工程师采用的吉时利DMM7510是一台高性能万用表，因为它既适合深度睡眠测量，也适合活动电流测量：
●18位采样模数转换器， 1M个样点/秒的采样率
●电流范围 100pA ~ 10A，模拟带宽100kHz
●电压范围1μV ~ 1000V，模拟带宽600kHz
●先进的波形触发机制，触摸显示屏

评估单个电流脉冲特点

靠前步是识别与关心的电流脉冲波形有关的单个触发事件；然后可以在Graph用户界面上使用内置模拟边沿触发机制，设置触发频宽、触发斜率、触发电平、触发位置和采样率。只需按几个键就可以确定这些采集指标，在 DMM 图形显示器上迅速查看所需的波形。
吉时利DMM7510捕获多电平活动模式电流脉冲案例的设置配置完成后，按TRIGGER 键，开始单次采集。使用水平光标和垂直光标，获得各时间间隔上的电流。
通过显示屏上触发位置的指示符 (▼) 和触发电平控制线，上下滑动这条虚线，可以调节触发电平，启动另一次采集。
此外，还能通过MENU下的Reading Table进入读数和时间标记，通过USB端口可将数据保存至U盘。

观察一个时期内的功率特点

DMM7510 型配有一个大型读数缓冲器，可以存2750万个带有时间标记的读数。大型缓冲器可以在更长的时间周期内查看传感器节点操作，包括多次发生的活动事件和有源事件。
在 MENU 菜单下的Reading Buffeers中，可以简便地改变采集频宽或缓冲容量。
我们之前有一个活动传输实例，它由四个 3ms, 10mA 峰值电流脉冲表示，每个脉冲之间相隔 100ms 空闲周期。除前面讨论的模拟边沿触发机制外，可以使用内置模拟脉冲触发机制，在发生特定的电流脉冲特点时发起采集，设置如下：
在测试时，可以放大电流脉冲，采用合理的分辨率，显示与不同传感器节点活动有关的小的变化。
DMM7510外观紧凑，设置简便，拥有多种强大的功能，是超低功率测量的可靠选择。文章来源于功率分析仪器
