精度功率分析仪LMG670两种带宽同时测量

LMG670-强大的方便的灵活的双路径功率分析,两种带宽同时测量,一次运算同时获得窄频带、宽频带和谐波测量的结果。2年的质保期更省心,双路径:在单次测量中同时、不混淆地获得窄频带、 宽频带的真有效值和谐波值。
两种带宽同时测量,多亏双路径-不是妥协,无需置疑
传统的功率分析仪,被测信号首先经历模拟处理,然后经A/D转换器转换成数字信号进行处理,得到的信号可以在整个频率范围内测量,可以作为fft分析的基础,也可以通过抗混叠滤波器进一步进行数字滤波。由于A/D转换器的局限性,其固有的一些缺点将被引入到传统器件中。如果打开过滤器进行测量为了避免FFT分析的混淆,宽频带的值被丢弃,果关闭滤波器,严格来讲不应使用 FFT,如果不使用抗混叠滤波器对整个频率范围进行fft分析,则计算值有问题,混叠误差高达50%。例如,很容易发现,无论如何至少有0.5%的偏差会被忽视。很后,当进行交替滤波和非滤波测量时,结果的有效性也有问题,因为假设信号不会随时间变化。而这在事实上几乎是不存在。此外,这个处理过程特别的消耗时间。

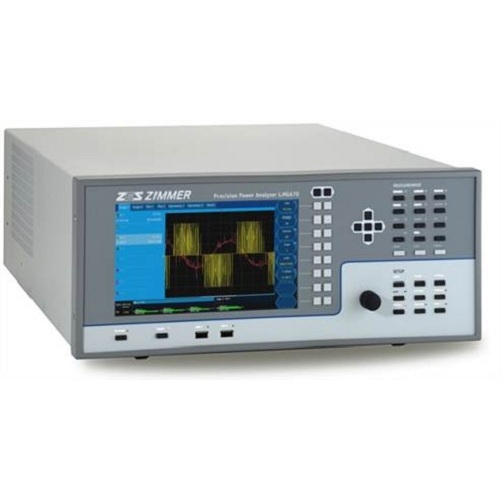

LMG670
▪ 采样速率:较大1.2MS/s的高速采样率
▪ 数据更新率:获取真有效值的很小更新时间是30ms
▪ 精度:极其高的测量精度,测量值的0.015%+量程峰值的0.01%
▪ 动态量程;全动态量程连续可用,电流从500μA到 32A,电压从3mV到1000V,功率测量从待机功率到全负载(较大32A)都不需要物理连接改变
▪ 带宽:频率范围从DC到10MHz
▪ 灵活性:1~7个功率测量模块自由配置,模块可以更换
▪ 连续性:无间隙采样,18位的A/D转换器,很快周期时间是30ms。在记录测量值和完整捕捉所有相关事件时没有间断
▪U-I同步性:电压和电流输入之间的时间偏移可调节, 步进小于3ns低功率因数和/或高频率的测量非常精确
▪ 抗干扰:在严重的电磁干扰环境也能可靠地工作
▪A/B/C模块;适用于任何应用的合适模块
 模块A:精度0.025%,较大10MHz
 模块B:精度0.11%,较大500kHz
 模块C:精度0.04%,较大10kHz
▪ 对地电容:小于90pF的特别低的对地电容,防止来自 泄漏电流的干扰
▪ 计量:12个月的计量间隔保证了低维护成本和仪器处 于较好可用状态

适用于各种应用的多种通道组合
LMG670双路径功率分析仪提供不同级别的精度,允许用户选择合适的仪器来完成手头的工作,并不是所有的应用都需要高达的精度,通常一般的分辨率和精度就足够了。令人遗憾的是,不是所有的测量应用都是如此,经常会出现如下情况;在相同的测量配置下不同的测量点需要不同的带宽和精度等级,这是为什么LMG670提供三种不同的输入模块,并可以安装到同一个主机箱里,以保证你可以根据自己的特殊应用量身定制所需的测量仪器。这样一个低成本的解决方案可以很好地满足您的需求,而不会影响对低精度或小规模使用的接受。
文章来源于LMG670-强大的方便的灵活的双路径功率分析
