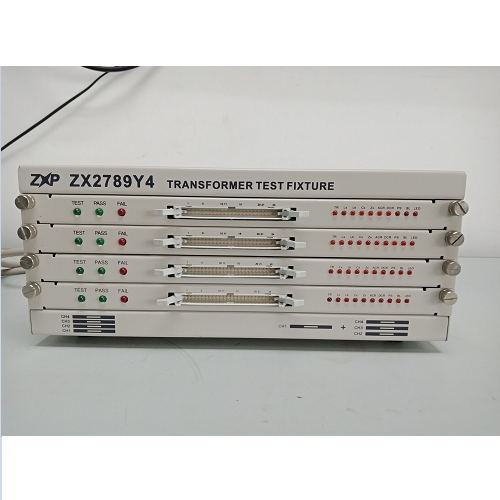

致新精密ZX2789Y4变压器综合测试仪，相对于国内的变压器说具有相对较高的水平了。为什么这么说呢？以下我给大家介绍一下致新精密ZX2789Y4变压力综合测试仪的详细参数，大家就会明白了。那么首先从下到上依次是信道1（CH1）、信道2（CH2）、信道3（CH3）、信道4（CH4）。扫描仪盒的通道板插脚顺序：ZX2789Y4扫描盒通道板通道板插座上的C1脚对应于治疗设备的一只脚，C2脚对应于治疗设备的两只脚，依此类推，C24对。24英尺应该治疗，很后一个列为空脚，槽板插座与变压器的连接关系。
ZX2789Y4变压器综合测试仪后面板ZX2789Y4系列后面板示意的介绍ZX2789Y4后面板各部分功能如下所示：
1.CYLINDER：电磁阀驱动控制端口,输出电压为24V。CYLINDER1采用扫描盒内部输出的24V电源。如果客户要用CYLINDER2、CYLINDER3、CYLINDER4，请提供外部24V电源。
2.FOOC：脚踏开关输入端口，用于连接脚踏开关。
3.SCANNER：控制信号端口，用致新精密专用电缆将扫描盒SCANNER接口与变压器综合测试仪SCANNER接口相连接。
4.测试信号输入口：将夹具盒输出口与测试信号输入口相连接。
5.扫描盒HANDLER口：可输出各通道的PASS、FAIL、EOC，可连接外部触发信号和Reset信号。
6.+24VDC：外部24V电源输入端口。
集电极输出Ch1Fail输出通道1不合格信号，开集电极输出，Ch1Eoc输出。通道1测试完成信号，开集电极输出，Ch2Pass输出通道2合格信号，开集电极输出Ch2Fail输出通道，不合格信号，开集电极输出Ch2Eoc输出通道2测试完成信号，开集电极输出，Ch3Pass输出通道3合格信号，开集电极输出，Ch3Fail输出通道3不合格信号，开集电极输出，Ch3Eoc输出通道3测试完成信号，开集电极输出，Ch4Pass输出通道4合格信号，开集电极输出，Ch4Fail输出通道4不合格信号，开集电极输出，Ch4Eoc输出通道4测试完成信号，开集电极输出，保留，BUSY输出仪器是否处于扫描测试状态，开集电极输出，NG输出4个通道整体不合信号，开集电极输出。更多的资料可电话咨询。
