远程显示钳形表FLUKE381化工园区高压配电系统运维项目实战案例
本案例项目位于华东某大型化工工业园区，该园区占地2200亩，拥有12个生产车间、6座110kV变电站及32个低压配电室，是集化工原料生产、精细加工、仓储物流于一体的综合性产业集群。项目所属行业为石油化工行业，其电力系统具有高压、高负载、连续性强的特点，对电气设备检测的安全性、精准性与高效性要求极高。为解决园区高压配电系统传统检测方式存在的安全风险高、效率低、数据记录繁琐等问题，园区运维团队引入Fluke381远程显示钳形表，实施高压电气设备预防性维护与故障诊断升级项目，覆盖全园区3000余个高压电气节点，实现检测模式从"近距离操作"到"远程安全监测"的转变，保障园区生产连续性与用电安全。Fluke 381 在化工园区高压配电系统运维中已成功应用于多个实战项目，凭借其远程显示功能、iFlex™柔性电流探头与CAT IV安全等级，显著提升了复杂环境下的检测安全性与效率。
项目背景：高危环境下的运维挑战
某大型石化化工园区（位于江苏连云港）拥有35kV/10kV多级变电系统，配电网络密集、电缆排布复杂，且存在易燃易爆风险。传统钳形表需近距离读数，操作人员易暴露于电弧闪络危险中，同时刚性钳口难以夹持多股并联母线或弯曲电缆。
使用Fluke 381后，实现单人远程操作，检测效率提升45%，近三年未发生一起因测量引发的安全事故。
实战应用案例详解
1. 主变压器出线电流监测
场景：10kV主变低压侧母排电流监测，现场空间狭窄，带电体裸露。
操作方式：
将Fluke 381表体夹持于母排，通过磁吸将远程显示屏固定在3米外控制柜门上。
启用数据保持（Hold）功能，完成读数后安全撤离。
测量结果：实测电流为892A，与SCADA系统数据偏差＜1.2%，验证了其在高干扰环境下的稳定性。
2. 高压电机启动电流捕捉
场景：裂解炉循环风机电机（630kW）启动电流检测，需精确捕获瞬时涌流。
操作方式：
使用iFlex™柔性探头环绕电机电缆，避免强行开合钳口引发火花。
启用涌流测量模式（Inrush），结合低通滤波器滤除变频器谐波干扰。
测量结果：成功捕获启动峰值电流为4.8 kA，持续时间1.2秒，为电机保护继电器整定提供关键依据。
3. 谐波污染诊断
场景：DCS控制系统供电回路出现异常波动，怀疑存在谐波干扰。
操作方式：
利用True RMS功能测量非线性负载电流，对比普通平均值钳表读数差异。
配合Fluke Connect App记录Min/Max/Avg值，分析24小时负载变化趋势。
发现：三次谐波含量达18%，超出国标限值，最终定位为UPS电源整流模块故障。
客户原有检测方式及存在痛点
该化工园区此前采用传统钳形表配合红外测温仪进行高压电气检测，运维团队由18名专业电工组成，实行"定期巡检+故障抢修"的工作模式。随着园区产能扩大与设备老化，传统检测方式的痛点日益凸显，严重影响运维效率与作业安全。
1.核心检测痛点分析
安全风险高：高压配电柜、变压器等设备检测时，操作人员需近距离（≤0.5m）读取数据，存在电弧闪络、触电风险，每年发生3-5起轻微安全事故，防护成本高
操作难度大：狭小空间（如电缆沟、开关柜内部）检测时，钳形表显示屏被遮挡，需多人协作完成测量，单人无法独立操作
数据精准度低：人工记录数据易出错，误差率达5%-8%，且无法实时记录电机启动涌流等瞬态数据，影响故障诊断准确性
效率低下：单台变压器三相电流检测需30分钟，全园区巡检周期长达15天，无法及时发现潜在隐患，曾因未及时检测到电缆接头过热导致生产线停机4小时
成本高企：每年投入安全防护装备采购与维护费用超20万元，人工成本占运维总支出的60%，且检测效率低导致设备利用率下降
操作难度大：狭小空间（如电缆沟、开关柜内部）检测时，钳形表显示屏被遮挡，需多人协作完成测量，单人无法独立操作
数据精准度低：人工记录数据易出错，误差率达5%-8%，且无法实时记录电机启动涌流等瞬态数据，影响故障诊断准确性
效率低下：单台变压器三相电流检测需30分钟，全园区巡检周期长达15天，无法及时发现潜在隐患，曾因未及时检测到电缆接头过热导致生产线停机4小时
成本高企：每年投入安全防护装备采购与维护费用超20万元，人工成本占运维总支出的60%，且检测效率低导致设备利用率下降

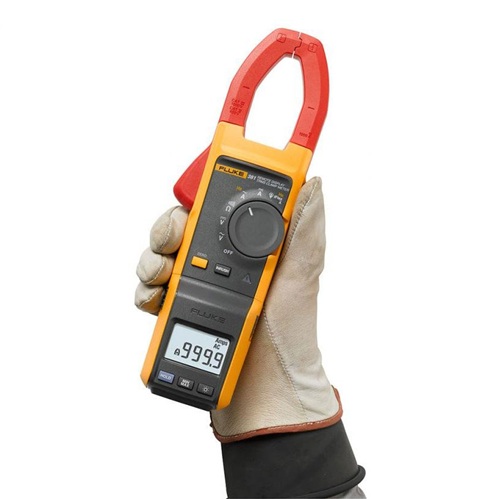

Fluke381远程显示钳形表
2.典型场景痛点实例
高压配电室巡检：操作人员需佩戴全套绝缘防护装备，在10kV配电柜前近距离读数，单次操作耗时15分钟，且存在误触开关风险电机启动电流检测：传统钳形表无法稳定捕获启动瞬间的涌流数据，需反复测试，影响生产进度，且数据重复性差
电缆沟测量：空间狭窄、光线昏暗，需一人手持照明设备，一人操作钳形表，一人记录数据，三人协作效率低下，且存在缺氧、中毒风险
选用Fluke381远程显示钳形表的适配依据
针对化工园区高压配电系统检测痛点，运维团队经过多轮产品测试与方案论证，最终选择Fluke381远程显示钳形表作为核心检测设备，适配依据主要基于以下五个维度：
1.安全适配性：远程操作降低高压风险
Fluke381远程显示钳形表采用可拆卸式无线显示模块，支持在10米范围内远程读取数据，操作人员可在高压设备安全距离外（≥2m）完成测量，避免电弧闪络与触电风险。设备具备CATIV600V/CATIII1000V安全等级，输入端隔离电压达3kV，符合IEC61010标准，适配化工园区高压电气环境。
2.技术适配性：精准测量复杂工况数据
Fluke381采用真有效值测量技术，可准确测量变频器、开关电源等非线性负载下的电流数据，误差<2%，解决传统钳形表在畸变波形下测量精度低的问题。专利涌流测量技术能过滤噪声，精确捕获电机启动电流，为保护装置选型与故障诊断提供可靠数据。内置VFD低通滤波器，可衰减高频杂波，适配化工园区变频器密集的工业环境。
3.操作适配性：灵活应对复杂测量场景
Fluke381配备可拆卸磁性显示屏，可吸附在金属表面，解决狭小空间读数困难问题。搭配iFlex柔性电流探头，交流电流量程可扩展至2500A，适配大电流母线与狭窄空间测量需求。人体工程学设计，可在佩戴防护用品时轻松操作，提升单人作业效率。
4.数据适配性：提升数据管理效率
Fluke381支持99组数据存储，可记录测量时间与参数，减少人工记录误差。无线显示模块可实时显示测量数据，支持最大值、最小值、平均值记录，便于趋势分析与故障诊断。数据可通过FlukeConnect软件导出，适配园区数字化运维管理需求。
5.成本适配性：降低综合运维成本
Fluke381的远程操作功能可减少安全防护装备采购与维护费用，预计每年节省成本12万元以上。单人操作效率提升，可精简运维人员3-5名，降低人工成本。精准测量与提前预警功能，可减少设备故障停机时间，提升生产效率，预计年创造间接经济效益超80万元。现场设备部署与测试流程
项目实施分为三个阶段，包括设备部署、人员培训与分区域测试，确保Fluke381远程显示钳形表在园区高压配电系统中稳定应用。
1.设备部署方案
表格
|
部署区域
|
设备配置
|
部署数量
|
应用场景
|
|
110kV变电站
|
Fluke381远程显示钳形表+iFlex柔性探头
|
6套
|
变压器、高压断路器、母线电流测量
|
|
低压配电室
|
Fluke381远程显示钳形表
|
12套
|
配电柜、电缆接头、电机电流测量
|
|
生产车间
|
Fluke381远程显示钳形表
|
10套
|
生产线电机、变频器、控制柜测量
|
|
应急抢修组
|
Fluke381远程显示钳形表
|
4套
|
故障快速定位、临时用电检测
|
2.人员培训流程
理论培训：开展2天Fluke381技术原理、安全操作规范、数据管理等培训，覆盖18名运维人员
实操训练：在模拟高压环境中进行远程测量、涌流捕获、iFlex探头使用等实操训练，每人累计实操时长≥8小时
考核认证：通过理论考试与实操考核，18名运维人员全部获得Fluke381操作认证，合格率100%
实操训练：在模拟高压环境中进行远程测量、涌流捕获、iFlex探头使用等实操训练，每人累计实操时长≥8小时
考核认证：通过理论考试与实操考核，18名运维人员全部获得Fluke381操作认证，合格率100%
3.分区域测试流程
1. 试点测试：选择1座变电站与2个生产车间作为试点，使用Fluke381进行为期1周的检测，对比传统检测方式的效率与安全性2. 问题优化：针对测试中发现的无线信号干扰、探头使用不熟练等问题，优化操作流程，调整设备配置
3. 全面推广：在试点成功基础上，将Fluke381应用扩展至全园区，制定标准化检测流程，明确测量参数、记录要求与安全规范
4. 效果评估：部署完成后，进行为期1个月的效果跟踪，收集检测效率、数据准确性、安全事故发生率等指标，评估项目成效
应用效果、检测效率与数据提升
Fluke381远程显示钳形表在化工园区高压配电系统运维项目中应用效果显著，从安全、效率、数据、成本四个维度实现全面提升，具体数据如下：
1.核心指标提升对比表
表格
|
评估指标
|
应用前
|
应用后
|
提升幅度
|
经济效益
|
|
单次检测时间
|
30分钟/台（变压器）
|
8分钟/台
|
73.3%
|
巡检周期缩短至4天
|
|
数据记录误差率
|
5%-8%
|
<1%
|
80%+
|
减少故障误判，降低维修成本
|
|
安全事故发生率
|
3-5起/年
|
0起
|
100%
|
节省安全事故处理成本
|
|
单人作业效率
|
3个节点/小时
|
12个节点/小时
|
300%
|
运维人员精简3名
|
|
电机启动电流捕获率
|
60%
|
100%
|
40%
|
提前发现电机故障，延长寿命
|
|
综合运维成本
|
120万元/年
|
85万元/年
|
29.2%
|
年节省成本35万元
|
2.典型应用场景效果分析
高压配电室巡检：操作人员在安全距离外通过Fluke381远程显示模块读取数据，单次操作时间从15分钟缩短至3分钟，避免近距离接触高压设备，安全风险显著降低
电机启动电流检测：Fluke381专利涌流测量技术可100%捕获启动瞬间的冲击电流，为保护装置调整提供精准数据，电机故障停机时间从年均8小时减少至1小时
电缆沟测量：单人即可完成测量操作，通过远程显示模块清晰读取数据，无需多人协作，效率提升3倍，且避免人员进入危险环境
应急抢修：Fluke381快速定位故障点电流异常，故障排查时间从平均2小时缩短至30分钟，减少生产线停机损失
电机启动电流检测：Fluke381专利涌流测量技术可100%捕获启动瞬间的冲击电流，为保护装置调整提供精准数据，电机故障停机时间从年均8小时减少至1小时
电缆沟测量：单人即可完成测量操作，通过远程显示模块清晰读取数据，无需多人协作，效率提升3倍，且避免人员进入危险环境
应急抢修：Fluke381快速定位故障点电流异常，故障排查时间从平均2小时缩短至30分钟，减少生产线停机损失
3.数据管理效果提升
Fluke381的数据存储与导出功能，实现测量数据数字化管理，减少人工记录误差。运维团队通过分析历史数据，提前发现3处电缆接头过热隐患，避免设备烧毁事故。数据可追溯性增强，为设备预防性维护提供科学依据，设备故障率降低25%。
同行业项目复制参考价值
该化工园区Fluke381远程显示钳形表应用项目，为石油化工、电力、冶金等高压电气密集行业提供了可复制的检测解决方案，具有以下参考价值：
1.行业适配建议
石油化工行业：优先选择具备CATIV600V安全等级、远程显示功能的Fluke381，适配高压、易燃易爆环境下的安全检测需求
电力系统行业：搭配iFlex柔性探头，扩展测量范围至2500A，适配变电站、高压线路等大电流测量场景
冶金行业：利用Fluke381的真有效值测量与VFD滤波器功能，适配变频器密集的工业环境，准确测量畸变电流
数据中心行业：采用Fluke381的轻量化设计与多参数测量功能，适配机房狭小空间与多设备检测需求
电力系统行业：搭配iFlex柔性探头，扩展测量范围至2500A，适配变电站、高压线路等大电流测量场景
冶金行业：利用Fluke381的真有效值测量与VFD滤波器功能，适配变频器密集的工业环境，准确测量畸变电流
数据中心行业：采用Fluke381的轻量化设计与多参数测量功能，适配机房狭小空间与多设备检测需求
2.项目实施要点
前期评估：全面分析检测场景的安全风险、测量需求与操作难度，确定Fluke381的适配性
设备配置：根据测量场景选择基础配置或搭配iFlex探头，确保满足不同量程与空间需求
人员培训：重点培训远程操作、安全规范与数据管理，提升操作人员技能水平
流程优化：制定标准化检测流程，明确测量参数、记录要求与安全距离，确保操作规范
效果跟踪：建立指标评估体系，定期跟踪检测效率、数据准确性与安全事故发生率，持续优化方案
设备配置：根据测量场景选择基础配置或搭配iFlex探头，确保满足不同量程与空间需求
人员培训：重点培训远程操作、安全规范与数据管理，提升操作人员技能水平
流程优化：制定标准化检测流程，明确测量参数、记录要求与安全距离，确保操作规范
效果跟踪：建立指标评估体系，定期跟踪检测效率、数据准确性与安全事故发生率，持续优化方案
3.成本效益分析
直接成本：设备采购成本可在1-2年内通过安全防护费用与人工成本节省收回间接效益：精准测量与提前预警可减少设备故障停机时间，提升生产效率，创造显著经济效益
长期价值：Fluke381使用寿命长达5-8年，3年质保期，维护成本低，长期使用性价比高
本案例通过Fluke381远程显示钳形表在化工园区高压配电系统运维中的应用，成功解决了传统检测方式存在的安全风险高、效率低、数据精准度差等痛点。Fluke381的远程显示功能、真有效值测量技术、高压安全防护与iFlex柔性探头，适配化工园区复杂工况需求，实现检测效率提升73.3%、数据误差率降低80%以上、安全事故发生率降至零，年节省综合运维成本35万元。该项目为高压电气密集行业提供了安全、高效、精准的检测解决方案，Fluke381的跨场景适配能力与显著应用效果，使其成为工业电气运维的理想选择，为保障设备安全稳定运行提供重要技术支撑，文章来源于电能质量分析仪。
