具有CC和CV模式的IT6522C可编程直流电源

具有CC和CV模式的IT6522C可编程直流电源。 IT6522C是一款高速的单通道输出的大功率可编程双向电源,额定电压为80V、电流为120A,功率可达到3000W,允许额定电压和电流的任意组合。可编程输出电阻为0~2.133Ω,响应速度快,运用范围宽广,能够支持CC和CV模式,帮助用户解决在以往的测试中遇到的难题。根据响应的速度和工作模式,来决定输出是电压模式还是电流无过冲模式,适用于功率较大的集成电路的测试、充放电测试等;具有变频显示,可遥感连接器和后输出端子的直流电源。内置USB、RS232、RS485和GPIB的通讯接口和智能散热风扇,可达到节能减噪的效果。

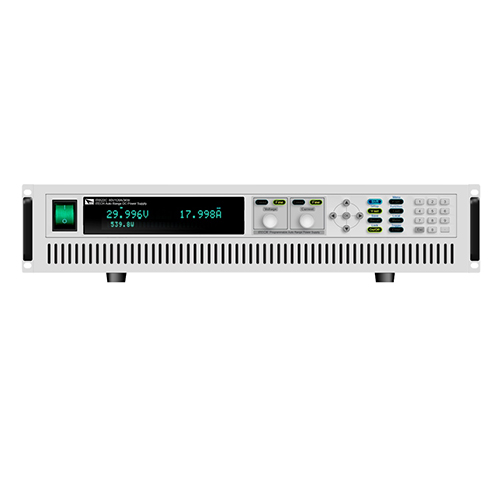

IT6522C

IT6522C可编程直流电源使用说明书

变频显示
达到最大值 额定功率范围内的电压/电流
1mV、1mA的高分辨率
低噪声和纹波,可与线性电源媲美
部分型号配备DIN40839和ISO-16750-2 标准波形
紧凑、高密度、机架安装尺寸
内置USB/ RS232/ RS485/ GPIB通讯接口
用于并联和串联操作的主从模式
带标准SCPI通讯协议
模拟控制接口
遥感功能
智能散热风扇,节能减噪
列表模式

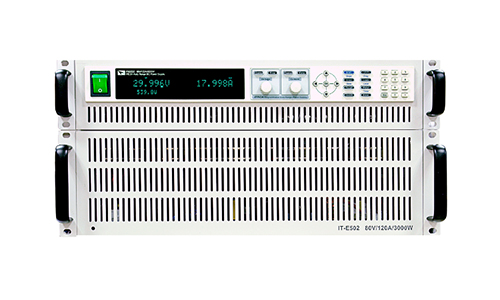

IT6522C可编程直流电源
IT6522C支持Master-Slave并联,以扩大电流和功率范围。这是主从连接模式的示意图。输出端子并联,主从机的RS485接口直接连线。当并联多台设备时,用户可以指定一台作为主设备,其他设备作为从设备。此外,还可以通过任何内置接口与计算机连接,例如GPIB、USB、RS232或 RS485。所有的设置操作都可以通过Master直接完成。并且master可以自动分配电流和电压。主从连接简化了连接,更易于使用。
IT6522D

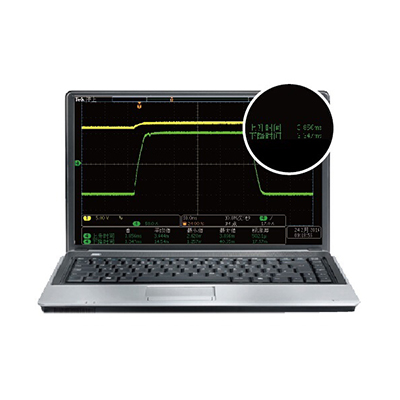

                                                                                    启动浪涌电流超电流量程,高速建立电压(CV-High,CC-Low,CV优先)
 IT6522C直流电源

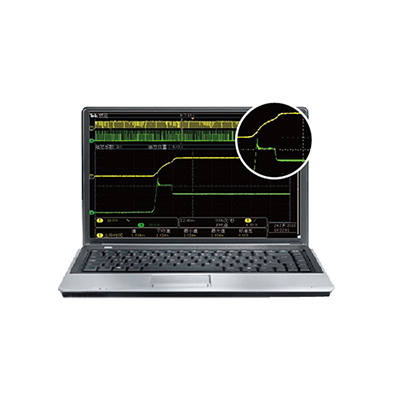

电池充放电高速无缝/无过冲切换 (CV-High,CC-High,CC优先)

IT6522C可编程直流电源操作说明书

功能/型号 IT6522C IT6522D
额定值(0℃~40℃) 电压
电流
功率
0~80V
0~120A
0~3000W
可编程输出电阻 范围 0~2.133Ω -
负载调节率
±(%of Output+Offset)
电压
电流
≤0.01%+30mV
≤0.05%+120mA
电源调节率
±(%of Output+Offset)
电压
电流
≤0.01%+10mV
≤0.01%+60mA
设定值解析度 电压
电流
10mV
10mA
回读值解析度 电压
电流
10mV
10mA
设定值精确度 *1
(12个月内、25℃±5℃)
±(%of-Output+Offset)
电压
电流
≤0.05%+30mV
≤0.2%+120mA
回读值精确度 *2
(12个月内、25℃±5℃)
±(%of-Output+Offset)
电压
电流
≤0.05%+30mV
≤0.2%+120mA
纹波(20Hz~20MHz) 电压
电流
≤80mVp-p
≤0.05%+60mArms
上升时间(空载)*3 电压 ≤10ms ≤30ms
下降时间(满载)*3 电压 ≤10ms ≤20ms
功率耗散器并联数 ≤3台 -
尺寸(mm) 483mmW×105.4mmH×640.8mmD
重量(净重) 17kg
*1、设定值精确度,指采用面板按键或者通信指令实现设定精度;当使用外部模拟量编程,其编程精度为1% 。
*2、回读值精确度,指采用面板显示或者通信指令实现回读精度;当使用外部模拟量监视,其监视精度为1% 。
*3、上升、下降时间指在ON状态下,使能内部标配功率耗散器,设定值从一个值变为另一个值的建立时间。
