铅酸电池测试仪METRAcell BT Pro进行电池测试与监控

铅酸电池测试仪METRAcell BT Pro进行电池测试与监控。电池测试与监控:METRAcell BT Pro概览:由于交流电网越来越分散和不稳定,储能系统在保证能源供应安全方面发挥着越来越重要的作用。一般来说,这些系统已经使用了几十年,例如作为应急系统或UPS(不间断电源)系统。为确保固定电池和牵引电池在紧急情况下提供其标称容量的能力,有必要对电池模块进行定期检查。在出现严重损坏或电池无法提供预期能量之前,通过全面规划的测试模式,可以确定当前电池状态并检测到隐藏的故障。

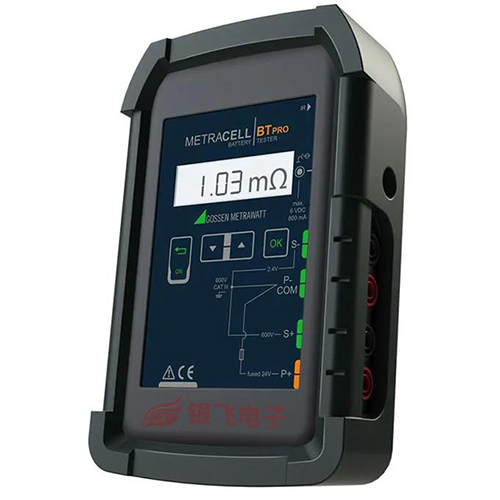

METRAcell BT Pro

相关规范:
■ DIN EN 62485
■ IEEE Standards 1188-2005
■ KTA 3703
■ DIN IEC 21/455/CD
■ EPRI - Guide for Testing Stationary Batteries

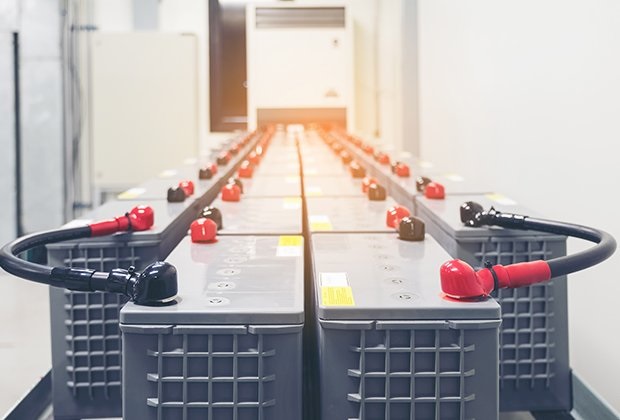

铅酸电池测试仪电池测试与监控

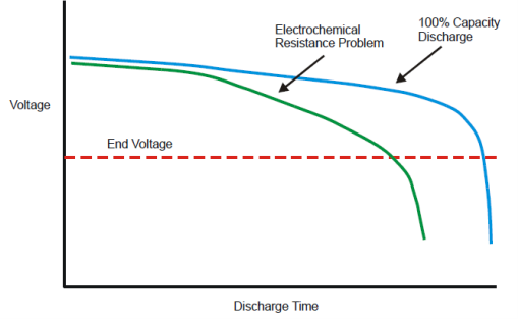

电池测试相关规范铅酸电池测试仪METRAcell BT Pro相关规范


METRACELL BT Pro 可以测试什么

检查每个电池组和整个电池串/装置是否存在机械(如端子腐蚀)和电化学(如电极和电解液之间的转移电阻)老化现象。
METRACELL  BT Pro如何测试?
使用交流信号和短放电脉冲测量电池组的内阻;这种测量方法可以很好地了解电池的内部部件。
容量测试;在测量电流和电压的同时对蓄电池放电。
电压值(浮充电压、电池安装的总电压)和温度的附加测量。
通过酸密度传感器DMA 35从Anton Paar公司导入酸密度值。

铅酸电池测试仪METRAcell BT Pro测量程序

01、测量浮充电压,以检测整个装置或串的可能故障(增加的功耗)

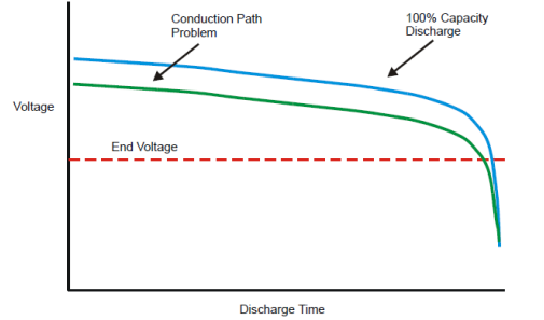

02、充电/放电期间电压曲线和电流的测量(带可选电流探头)-容量测试电池组内阻的测量
03、在充电或放电循环期间测量块电压,通过电压偏差检测故障块
04、连接器之间电压降的测量
05、缸体温度测量(带可选温度传感器)
06、输入酸的密度值来确定电解液的质量

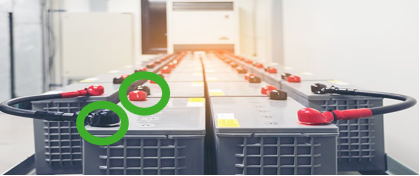

铅酸电池测试仪METRAcell BT Pro内阻测试

铅酸电池测试仪METRAcell BT Pro内阻测试

■ 测量值的自动记录
■ 可重复测量
■ 与DB软件BT Pro Manager之间的数据传输
■ 可以使用RFID
■ 4线制开尔文探头:
电池测试仪4线制开尔文探头

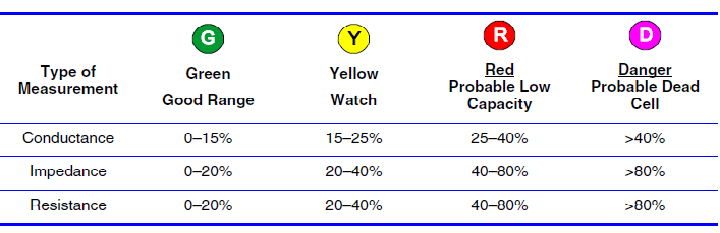

内阻测量标准:
电池测试内阻测量标准
Rel :电极电阻 是对电气损耗的严格度量。这些损失发生在例如 板带,板栅和电解质上。电池通过该电阻提供快速变化的电流,例如用于开关模式 DC / DC 转换器。

Rct 电荷转移电阻 电池可以通过该电阻充电或放电。

这两个值(Rct 和 Rel)共同构成了电池的内部电 阻。

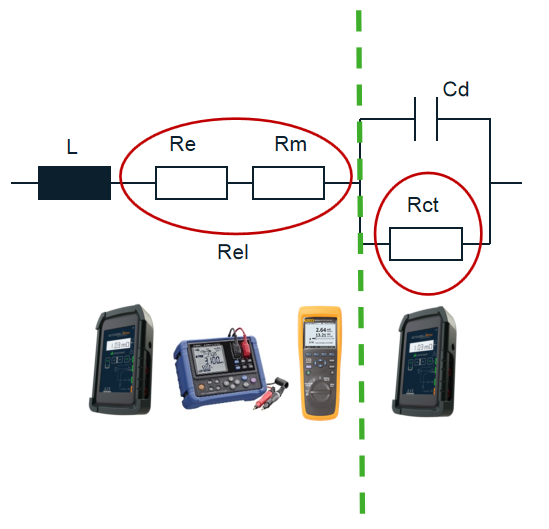

电池的内部电阻测试仪

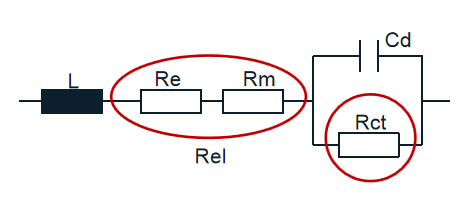

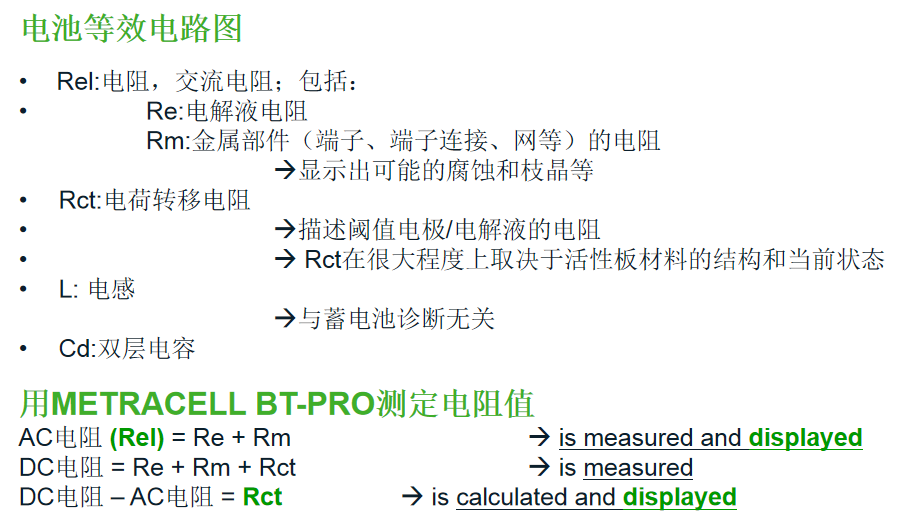

电池等效电路图
电池等效电路图
电池测试线路图

软件 BT PRO Manager:
01、数据库软件
02、笔记本电脑/计算机上的本地DB
03、导入/导出对象结构和值
04、绝对和相对很小/较大值
05、生成报告
06、价值观可视化
07、按时间比较
08、模块的比较

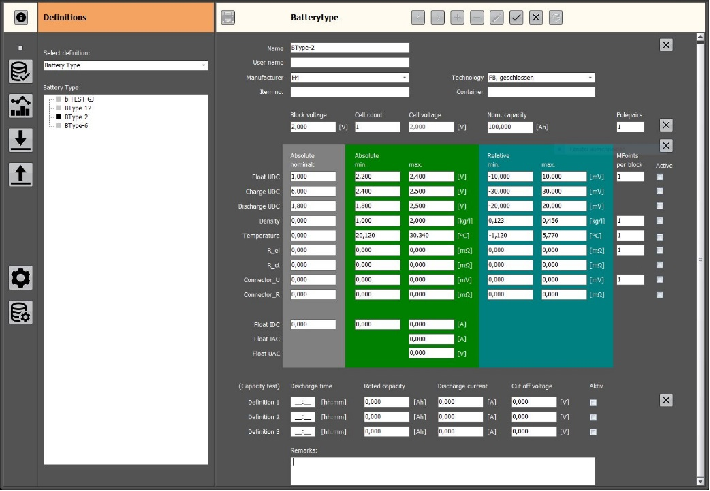

电池测试仪软件BT PRO Manager
Special Features METRACELL | BT Pro
➢很好 的绘制了电池的等效电路图;可以同时测试内阻Re and Rai 电池内部状况的很完整映射,无需对电池进行充电/放电!
电气+机械(如终端腐蚀)和电化学(Rct) 老化现象的评估
➢开尔文夹: 4线法测试数据准确
➢电压测量达600 V DC & 300V AC
➢通过可选电流探头测量充电/放电电流--------------------------------Capacity Test
➢电流测量中电压曲线的跟踪---------------------------------------------Capacity Test
➢温度及酸密度的测量(直接连接Anton Paar的DMA35密度计)---Capacity Test
➢软件BT Pro Manager
- DB- Software
-数据结构的上传和下载,测量值的下载

Unique Sales Points
■ Rel and Rct 电池内部状况的很完整映射,无需对电池进行充电/放电!
■ 测量温度和酸密度等(in g/cm3)
■ 通讯接口: 蓝牙及红外

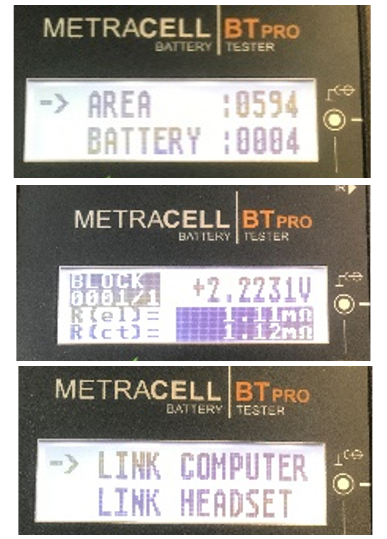

Rel and Rct电池内部状况的很完整映射


电池测试与监控优势

■ All-In-One Device: 确保了对蓄电池系统的详细检查,包括单个块和部件
■轻便性高(轻量, 便携) 及 保护性(ABS外壳加橡胶皮套,德国TÜV认证可靠性)
■半自动测量程序,通过射频识别测试对象和自动值记录与声音信号
■ 设备安全性 IEC 61010 CAT III 600 V
■ 包括用于数据管理和报告发布的软件BT Pro Manager
■ 市场接受度高

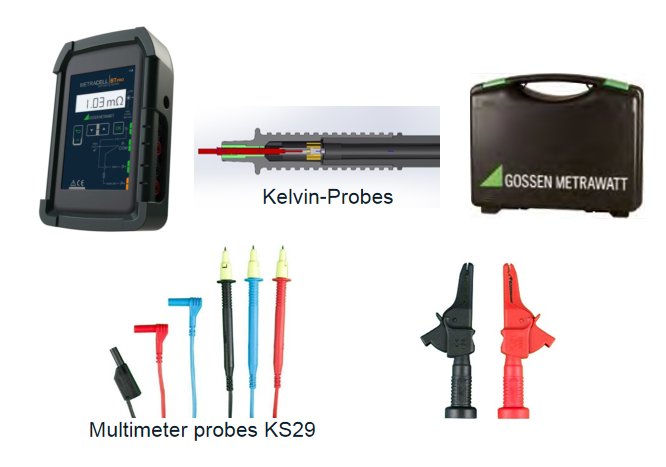

Scope of delivery:
■ 1 x METRACELL BT PRO
inclusive:
■ Kelvin-Probes Z227D Multimeter
■ Probes KS29 Z229A
■ Alligator clamps Z110J
■ AC Mains Adaptor
■ Case
■ Software BT Pro Manager
METRAcell BT Pro进行电池测试与监控
文章来源于GMC-I 测试仪器
