LCR数字电桥要怎么使用呢?

  随着现代模拟和数字技术的发展,早已经淘汰了这种测量方法,但LCR电桥的叫法一直沿用至今。如果是使用了微处理器的LCR电桥则叫LCR数字电桥。一般用户又称这些为:LCR测试仪、LCR电桥、LCR表、LCR Meter等等。

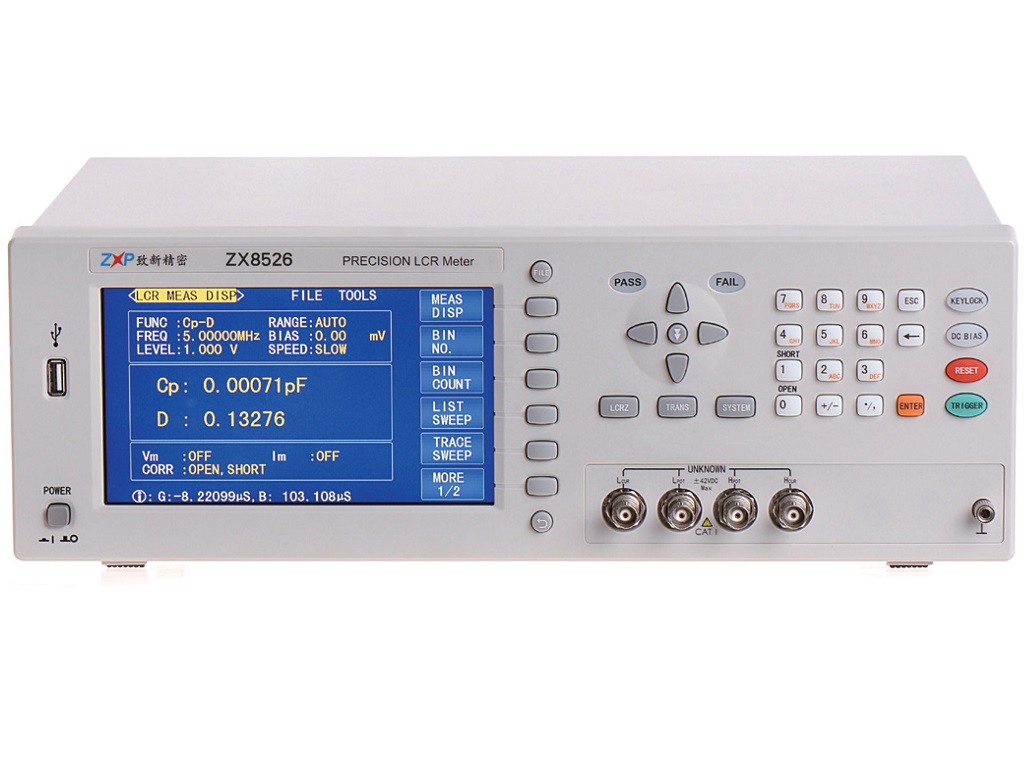

数字电桥

  LCR数字电桥使用方法:

  一、数字电桥加电

  首先将电源线带IEC一端接到电桥左后方的IEC插座上,另一端插入合适的电源插座上,搬动电桥左后方的船形开关,即使电桥通电。通电后,显示器、量程及功能指示器随之变亮。电桥可自动置于电感、电容测量档,并联等效及1KHz频率状态。正常情况下,内部电路加电几秒钟后即能稳定,便可进行测量。

  二、被测元件的接入方法

  1、通常径向引线的元件可直接插入组合测试夹夹板内,而接入特殊柔性引线的元件时,应借助夹板离合器进行,该离合装置位于测试夹的正下方。

  2、接入轴向引线元件时,为避免扭折引线,可采用轴向转接头,先把这两个配件分别插入测试夹的两端,再将其间距调正到适合元件测量的位置,然后便将轴向引线元件插入两端的配件夹内。

  3、在轴向转接头必需相当牢固定的场合,如在测量大量的同类元件时,需采用支撑板。

  安装支撑板:首先把轴向转接头调整到适当的位置上,然后将支撑板悬置于轴向转接头上方,让每个轴向转接头穿过支撑板上的槽缝,放好支撑板,将固定螺钉对准电桥面板上的螺孔,zui后上紧螺钉。注意:安装时不易将螺钉拧得过紧。

  注意:本电桥虽能够对充电电容接入测试进行防护,但应将充电电容经适当电阻放电后才进行测量。

  三、使用中注意读数及测量条件显示

  1、仪器的6位显示不一定全部是有效显示,在某些测量中测量数据的未尾值可能跳动较大,应舍去这些跳动数值,读取其稳定值。

  2、一般使用自动量程进行测量,以保证选择到正确的量程,操作到手动方式可以观察实际工作量程。应用于同批同种测量元件的批量测试时,可以选择量程锁定模式工作。

        3、串--并联指示

  虽然电桥具有显示串联或并联等效值的选择性,但在不利的Q值情况下,用上述两种方式均不可能获得基本准确度。当需要改动某一显示方式以便提高基本准确度时,电桥通过下标s表示串联,下标p表示并联。

  4、频率提示

  200μF~2000μF的电容,200H~2000H的电感,测量频率在100Hz只能获得基本准确度。同样,200pF~2nF的电容和200μH~2mH的电感,只有在1KHz测量频率上才能获得基本准确度,因此获得zui佳测试性能,应选择zui合适的测试频率。

  5、测试电平显示

  高K陶瓷电容或高导磁磁性电感器等,对测试信号电平的大小较为敏感,不同的测试电平会产生相异的测量结果。同时,测试电平越低,测量稳定性越差。

  四、建议采用的测量条件参考表测量条件参考

  元件名称 测量频率 串--并联

  电容<1μF 1KHz 并联

  电容≥1μF(非电解电容) 100Hz 并联

  电容≥1μF(电解电容) 100Hz 串联(SER)

  电感<1H 1KHz 串联(SER)

  电感≥1H 100Hz 串联(SHR)

  电阻<10KΩ 100Hz 串联(SHR)

  电阻≥10KΩ 100Hz 并联

  当电桥在100Hz和1KHz频率上,能同时提供串联和并联等效元件值时建议:一定型号和数值的元件应采用一定的方式进行测量。这样做是为了获得既zui适合于元件的结构形式,又zui适合于元件常用的工作方式的测量。如大容量的电解电容器,常作为电源波滤元件,测量时会发现,1KHZ频率上的电容值明显低于100Hz频率上的电容值。这种现象是由于这类元件的几何结构有关诸因素所构成。
