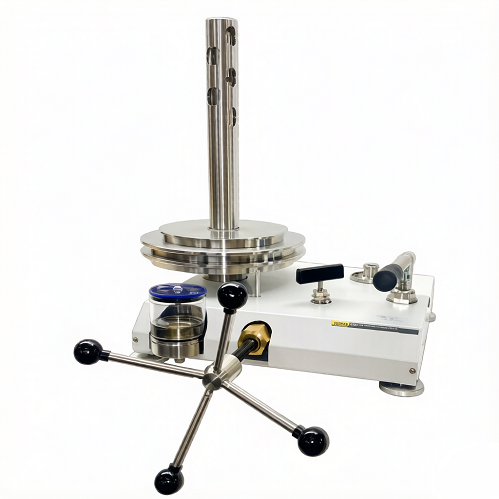

FLUKE P3117液体高压活塞式压力计是福禄克校准P3100HP系列下200MPa量程静重标准设备，行业简称FLUKE P3117，面向中高压压力量值传递场景打造。设备量程覆盖4MPa至200MPa，原生支持psi、bar、MPa三种压力单位砝码，可用于压力表、高压变送器、液压传感器、高压阀件的检定与比对工作。该款设备针对200MPa区间校准常见痛点优化设计：传统同量程设备多需外置增压器、加压操作费力、油污清理繁琐、重力修正额外收费，FLUKE P3117集成一体式可变容量增压系统、人体工学加压结构、集成式油路回收系统，同时提供免费本地重力校准服务。整机标配ISO/IEC17025校准证书，符合JJG59-2022液体活塞压力计检定规程，满足企业计量实验室、第三方校准机构、液压设备制造厂日常建标与批量检测需求。

产品核心功能与技术原理

2.1基础计量原理

FLUKE P3117依托静力学力平衡原理完成压力溯源，也是活塞式压力计通用计量逻辑：设备油路通入高压介质后，碳化钨活塞受到向上液压推力，上方加载标准砝码形成向下重力；当活塞浮至居中平衡位置时，重力与液压推力抵消，通过砝码总质量、活塞有效面积、本地重力系数计算精准标准压力。整机由活塞活塞筒单元PCU、四臂主轴增压系统、杠杆灌注泵、高压歧管、储油组件、水平调平机构六部分构成，无需外接增压设备即可直达200MPa满量程，简化校准回路搭建，减少管路泄漏隐患。

2.2核心功能说明

双档测量不确定度标准工况下测量不确定度为读数±0.02%，无需额外修正系数；选配Windows端PressCal软件，自动补偿温度、活塞压力形变、重力偏差，测量不确定度可提升至读数±0.015%，适配高精度计量建标。

免费定制本地重力修正采购时可提供当地实测重力数值，原厂出厂免费完成参数校准；未提供重力数据则默认采用980.665cm/s²标准重力基准，设备到货后可直接投入计量工作。

一体化安全稳压油路搭载内置安全泄压阀，对高低压回路进行过压防护；单阀集成管路控制升压、稳压、泄压，减少多阀误操作风险；前置可视储油罐搭配集成排油收集装置，方便油液检查与废液回收。

省力化加压操作模块杠杆式灌注泵快速完成油路预注油，四臂主轴增压手柄受力均匀，长时间多点校准不易疲劳；活塞浮子指示器直观判断平衡点位，缩短单次校准耗时。

多单位灵活适配标准砝码原生标注psi/bar/MPa，可选转换砝码组切换标称单位；配套PressCal软件拓展kPa、kgf/cm²等工业常用压力单位，适配不同行业计量规范。

详细技术参数表

3.1量程与精度参数

3.2整机结构与配套参数

3.3可选配件清单

PressCal高精度校准软件（Windows平台）

PPA9159-CAL精密增量砝码（MPa/bar单位适配）

PPA9608-CAL精密增量砝码（psi单位适配）

CWSP3117系列转换砝码组（切换压力单位）

P5516-400M高压对比测试泵（辅助批量比对校验）

产品核心优势（差异化对比市面同类设备）

FLUKE P3117液体高压活塞式压力计对标市场同量程200MPa进口、国产活塞压力计，差异化特点全部基于原厂技术文档客观说明，无夸大表述：

碳化钨活塞筒组件，长期尺寸稳定性稳定多数同价位200MPa活塞压力计采用普通硬质合金活塞，长期高压循环易产生形变磨损，精度逐年偏移；FLUKE P3117活塞、活塞筒分别采用镍、钴粘结碳化钨，热膨胀与压力变形系数更低，长期连续使用可稳定维持标称不确定度，降低年度复测修正频次。

一体式可变容量系统，无需外置增压器市面多数200MPa级静重设备需搭配独立高压增压器分段升压，管路接头增多，泄漏概率上升；FLUKE P3117内置四臂主轴可变容量增压结构，单台设备直接升至200MPa满量程，减少外接管路与故障点位，提升高压回路密封性。

免费本地重力出厂校准，降低前期建标成本同类进口高压活塞压力计重力修正多为付费定制项目，FLUKE P3117可根据客户提供的当地重力数值免费完成出厂参数修正；未提供重力数据自带标准重力校准，设备到货即可开展计量工作。

集成式油污回收油路，简化日常维护传统高压活塞压力计无废液收集结构，换油、泄压时油污污染工作台、腐蚀砝码；FLUKE P3117配备集成收集式排油系统，搭配前置透明储油罐，介质更换、杂质检查操作简单，延长砝码、活塞组件使用寿命。

单阀集成控制设计，降低操作门槛多阀分路结构易出现误操作造成过压，FLUKE P3117采用单阀统一控制高低压回路，搭配内置安全泄压阀，操作人员经简单培训即可完成升压、稳压、泄压全流程，减少人为操作带来的测量误差。

出厂配套完整溯源资质整机随货附带ISO/IEC17025认可校准证书，证书数据可直接用于CNAS实验室资质评审，无需额外付费第三方初校，缩短设备投用周期。

产品适用场景

FLUKE P3117液体高压活塞式压力计量程4–200MPa，适配多数中高压计量与工业检测场景，细分应用领域如下：

5.1各级计量检测实验室（核心适用场景）

省市计量院、第三方校准机构、企业内部计量站，作为200MPa以内压力计量标准装置，开展普通压力表、数字压力计、高压变送器、工业压力传感器周期检定、校准，用于建立200MPa中高压压力标准，满足JJG59-2022规程评审要求。

5.2液压元件制造企业

高压液压泵、溢流阀、高压无缝管件、伺服压力传感器生产线出厂检测，批量仪表多点校准，依托省力式主轴增压结构，提升车间批量校准工作效率。

5.3中小型油气开采配套检测

地面小型压裂设备、井下辅助液压工具、井口中高压监测仪表出厂校验，200MPa量程覆盖浅层油气开采设备计量需求。

5.4工程机械与重型装备制造

挖掘机、盾构机、大型液压站配套压力传感元件出厂标定，针对工程机械液压系统常规压力区间完成量值比对。

5.5材料与传感研发实验室

压力传感芯片、高压密封新材料力学性能标定，选配PressCal软件可完整记录温度、重力、压力多维度校准数据，实现数字化存档溯源。

操作与使用优势

FLUKE P3117液体高压活塞式压力计从设备调试、校准作业到日常保养全流程优化，针对性解决传统高压活塞压力计操作繁琐、维护复杂的行业痛点：

快速调平与平衡识别设备底部配备可调水平支脚与外置水平仪，活塞浮子参考指示器可直观识别活塞居中平衡位置，无需反复增减砝码寻找平衡点，大幅缩短单点校准耗时。

长时间作业省力加压结构杠杆式灌注泵快速完成油路预注油，四臂主轴增压手柄受力均匀，大批量仪表连续检定过程中，操作人员疲劳度更低，适配车间流水线校准工况。

介质更换、清洁流程简化一体式废液收集装置集中回收废油，前置透明储油罐无需拆卸高压管路，即可直观观察油液液位、杂质浑浊程度，及时更换介质避免活塞筒内部划伤磨损。

单位切换灵活适配多行业需求标准砝码自带psi/bar/MPa三种单位标识，采购转换砝码组可快速切换设备标称单位，同一台FLUKE P3117可同时适配机械制造、油气、计量院不同计量单位规范。

数字化校准数据自动补偿存档选配PressCal软件自动计算温度、活塞形变、本地重力修正系数，自动记录每一组校准压力数据，生成标准化可存档校准报告，减少人工计算误差，适配数字化实验室管理体系。

长途运输防护完善整机采用托盘+木箱双层包装，砝码独立分区缓冲收纳，活塞、砝码等精密计量部件不易磕碰损伤，设备到货后仅需简单调平即可投入使用，无需复杂整机调试。

售后保障与产品资质

7.1出厂配套计量资质

每台FLUKE P3117液体高压活塞式压力计附带ISO/IEC17025认可校准证书，量值具备国际实验室互认效力；

整机、活塞筒组件、砝码均附带原厂出厂检测报告，包含活塞有效面积、砝码质量、整机不确定度实测原始数据；

设备结构、计量指标符合国内JJG59-2022《液体活塞式压力计》检定规程，可直接用于企业计量建标评审。

7.2原厂配套售后服务

整机提供原厂标准质保周期，活塞/活塞筒核心计量组件提供专项质保；

全国福禄克计量授权服务网点，可提供上门设备调平、本地重力参数录入、整机操作调试服务；

终身原厂备件供应，涵盖工作介质、氟橡胶密封件、精密增量砝码、活塞筒组件等耗材配件；

线上线下标准化操作培训，内容包含设备调平、砝码加载、PressCal软件补偿设置、日常油路维护全流程教学；

支持设备年度期间核查、周期复校对接原厂校准渠道，保障压力量值溯源连续性。

7.3配套交付文件

原厂提供简体中文数据表、标准操作手册、配件选型目录，文件格式规范，便于企业采购归档、实验室设备台账建档使用。

常见问题FAQ

Q1：FLUKE P3117液体高压活塞式压力计标准精度0.02%，什么场景需要选配0.015%高精度方案？

A1：若实验室需要建立一等中高压压力标准、承接高精度军工、精密传感元件校准业务，或客户对校准不确定度指标要求优于0.02%读数，建议选配PressCal软件高精度方案；软件自动补偿温度、活塞压力形变、重力偏差等环境误差，降低整体测量不确定度。常规第三方校准、工业液压仪表出厂检测，标准0.02%精度配置即可满足使用需求。

Q2：FLUKE P3117是否需要额外采购高压增压器才能达到200MPa满量程？

A2：不需要。FLUKE P3117内置可变容量四臂主轴增压系统，无需外接增压器，单台设备可直接升至200MPa额定最高压力，减少外接管路带来的泄漏风险，简化校准工位布局。

Q3：采购时未提供当地重力数值，会影响FLUKE P3117测量精度吗？

A3：不会。设备出厂默认采用980.665cm/s²标准重力完成校准，可正常开展计量工作；如果后续需要进一步提升测量精度，可提供当地实测重力值，联系原厂免费重新修正设备参数。

Q4：FLUKE P3117标配砝码最小调节增量偏大，如何实现微小压力点校准？

A4：可选购配套精密增量砝码配件，压力调节最小增量降至0.02MPa/0.2bar/2psi，满足细分多点校准、高精度传感器零点微调、线性度测试等精细计量需求。

Q5：FLUKE P3117必须使用原厂指定癸二酸酯介质吗？

A5：原厂推荐物料编号3069551癸二酸酯，适配碳化钨活塞润滑与高压密封工况；若现场更换其他液压介质，需确认介质无腐蚀、无固体杂质，否则易造成活塞筒内部磨损，同时会影响原厂精度质保判定。

FLUKE P3117液体高压活塞式压力计作为福禄克P3100HP系列200MPa量程静重校准设备，精准覆盖4–200MPa中高压计量区间，依托碳化钨活塞筒核心部件、一体式免增压器增压油路、标准化溯源资质，解决200MPa校准场景精度漂移、加压费力、维护繁琐、溯源手续复杂等行业痛点。FLUKE P3117可独立使用，也可搭配精密增量砝码、PressCal校准软件、P5516高压对比泵搭建完整中高压校准解决方案，适配计量实验室建标、液压制造批量检测、浅层油气设备校验等多元场景。完善的原厂计量资质与全国售后服务网络，可长期保障中高压压力量值传递稳定可靠，是200MPa区间压力标准设备选型主流方案，文章来源于压力校验仪。
