新能源电控、工业变频、充电桩、光伏储能行业高速发展后，交直流混合电流、高频开关波形检测需求持续激增。传统交流钳仅能采集工频交流电，无法捕捉母线直流分量；普通霍尔探头频宽窄、小电流灵敏度不足，30mA以内微弱交直流读数漂移严重，测量波形失真，研发与产线品控数据误差大。FLUKE i30s AC/DC电流钳表依托成熟霍尔感应技术，实现交直流同步无损采集，带宽覆盖直流至100kHz，最低可稳定识别5mA直流、30mA交流微弱电流，搭配示波器、数据记录仪、带BNC采集仪表即可完成非侵入式波形捕捉。本款原厂探头解决交直流混测、高频开关纹波、小电流波形失真等行业痛点，兼顾实验室研发、产线质检、现场运维多类场景。下文从产品定位、底层技术、完整参数、差异化优势、落地场景、实操便捷性、原厂售后、采购答疑八大板块完整解析FLUKE i30s AC/DC电流钳表，为电气研发、电力运维、新能源质检人员提供标准化选型参考。

产品简介

1.1核心定位

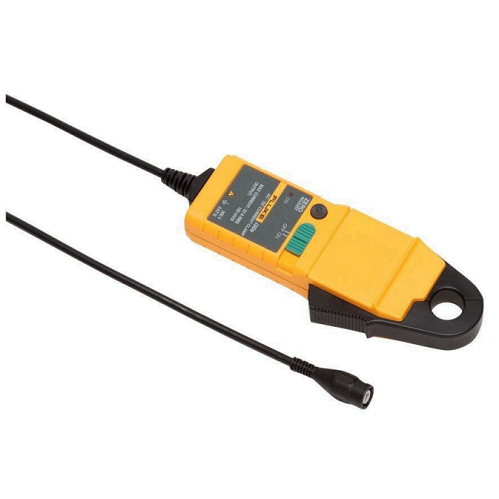

FLUKE i30s AC/DC电流钳表属于霍尔效应交直流两用感应测试配件，无独立显示与数据存储单元，依靠内置9V电池供电，通过2米BNC屏蔽线缆输出100mV/A标准模拟电压信号，适配示波器、数据记录仪、福禄克系列带BNC接口测量仪表。产品核心定位为中微小交直流混合电流、高频开关波形无损采集工具，覆盖5mA~30A直流、30mA~20A交流全量程，填补普通交流钳无法测直流、低价霍尔探头频带不足的应用空白，专为SiC电控、逆变器、充电桩直流母线波形分析设计。

1.2适用行业

新能源汽车：800V电控、OBC充电机、DC-DC升压回路交直流波形研发测试；

光伏储能：逆变器、储能变流器直流母线、双向变流器纹波电流检测；

电力工控：变频器、伺服驱动器、UPS不间断电源高频谐波采集；

充电桩制造：直流桩功率模块、PFC回路电流产线全检；

实验室研发：电源、功率半导体、被动元件交直流特性验证；

工业维保：直流电机、直流控制柜、电池组回路无损巡检。

1.3基础核心优势

交直流一体化采集，霍尔技术同时捕捉直流偏置与高频交流纹波；

超宽频响应，直流至100kHz，适配SiC器件30kHz开关波形测量；

毫安级高灵敏度，最低5mA直流可稳定读数，微小空载电流可识别；

无损开合钳口，无需断开线路，带电波形采集不中断设备运行；

CATIII300V安全防护，符合IEC国际测量设备安全标准，高低压工况测量稳定。

产品核心功能与技术原理

2.1核心功能

FLUKE i30s AC/DC电流钳表核心功能为非侵入式交直流混合电流波形采集，可同步捕捉直流稳态电流、高频交流纹波、瞬时冲击电流，输出标准化电压信号至示波器还原完整电流波形。可用于功率器件损耗测算、母线纹波分析、设备空载漏电流检测、变频谐波波形录制、直流回路平衡校验，为研发迭代、产线品控、故障定位提供完整波形数据支撑。

2.2通俗化技术原理

FLUKE i30s AC/DC电流钳表依托霍尔感应芯片实现直流+交流同步采集，区别于仅能感应交变磁场的互感式交流钳，整套工作流程分为四步：

磁场耦合采集：将开合钳口包裹单根绝缘导线，导线直流、交流电流共同产生复合磁场，内置霍尔芯片同步捕捉恒定磁场（直流）与交变磁场（交流）；

内置信号调理：9V电池为霍尔芯片供电，内部放大电路统一转换磁场信号为标准模拟电压，固定输出比例100mV/A，即1A电流对应100mV输出；

手动调零校准：设备自带指轮调零旋钮，可抵消环境杂磁、零点漂移，保证5mA微小直流读数精准；

波形还原输出：2米屏蔽BNC线缆传输电压信号至示波器，仪器依据100mV/A系数还原实时电流波形，完整展示直流偏置叠加高频纹波形态。

简单来说，普通交流钳只能测变化的交流电，FLUKE i30s AC/DC电流钳表依靠霍尔元件能同时测恒定直流与叠加的高频交流，100kHz宽频设计完整保留功率器件高速开关产生的细微波形变化，解决普通探头波形丢失、小电流失真问题。

详细技术参数表

依据2026年原厂官方数据表整理FLUKE i30s AC/DC电流钳表完整技术指标：

产品核心优势（对比市面同类产品差异化亮点）

市面普通互感交流钳、低价国产霍尔探头普遍存在只能测交流、频宽窄、零点漂移严重、安全等级不足四大短板，FLUKE i30s AC/DC电流钳表差异化亮点清晰：

交直流同步采集，霍尔原生架构普通互感式电流钳无直流测量能力，只能捕捉交变电流；多数低价霍尔探头带宽仅20kHz，SiC30kHz开关波形大量丢失。FLUKE i30s AC/DC电流钳表覆盖直流至100kHz，可完整记录直流母线叠加高频纹波的真实波形，适配800V电控研发测试。

5mA超低直流分辨率，自带手动精准调零市面同规格霍尔探头最低测量下限多为50mA，微小空载、漏电流无法识别；本款配备指轮式调零旋钮，可抵消环境杂磁零点偏移，稳定读取5mA微弱直流，新能源设备空载损耗测算数据精准。

100kHz平坦频响，1kHz内相移极小普通探头高频段衰减严重，波形相位失真；FLUKE i30s AC/DC电流钳表全频段0.5dB误差控制，1kHz以内相移小于2°，谐波、开关波形相位无偏移，功率损耗测算结果真实可信。

CATIII300V原厂安全认证，配套双适配接头低价霍尔探头无正规IEC安全认证，高压母线测量存在安全隐患；i30s符合CATIII300V完整规范，标配安全BNC+4mm转换适配器，可直接对接示波器、万用表两类设备，无需额外转接头。

一体化2米屏蔽线缆，低电量智能提示同类产品多采用短线无屏蔽线缆，车间变频器周边电磁干扰造成波形杂波；2米一体式屏蔽线缆减少外接接头干扰，内置低电量指示灯，电池耗尽前提前提示，避免测试中途数据中断。

全国原厂计量校准与本地化售后第三方霍尔探头无标准化校准渠道，长期使用零点漂移无法修正；FLUKE i30s AC/DC电流钳表可送至上海、深圳、北京特约维修点完成全量程计量校准，校准记录可溯源，研发、产线质检报告具备合规效力。

产品适用场景

5.1新能源800V电控研发波形测试

SiC逆变器、车载OBC、400/800V升压DC-DC回路交直流混合波形采集，捕捉30kHz开关纹波，测算开关器件导通损耗，支撑电控方案迭代优化。

5.2光伏储能双向变流器质检

储能PCS直流母线稳态电流、并网交流谐波同步录制，校验双向充放电电流平衡度，识别电容纹波过大、功率管异常发热隐患。

5.3直流充电桩产线出厂全检

大功率直流桩PFC模块、功率回路空载漏电流、冲击电流无损检测，无需拆线，产线快速抓取波形，批量筛选不良模块。

5.4工业变频与伺服设备故障排查

变频器输出直流偏置、高频谐波波形采集，定位载波干扰、三相电流不平衡故障，无需停机拆线，缩短设备检修时长。

5.5实验室电源与功率元件特性验证

线性电源、开关电源空载5mA级漏电流测量，MOS、SiC器件瞬时冲击电流波形记录，为元件选型提供波形数据支撑。

5.6直流控制柜、电池组运维巡检

储能电池簇、直流配电柜稳态电流无损校验，识别线路虚接、微漏电流隐患，保障直流供电系统稳定运行。

操作与使用优势

6.1操作流程简洁，零基础快速上手

完整交直流波形测量仅四步，无需复杂仪器培训：

装入9V碱性电池，开机通过指轮旋钮完成零点调零；

将安全BNC线缆接入示波器或BNC万用表输入端口；

拨开钳口卡扣，单独包裹单根绝缘被测导线，完全闭合磁芯；

设备设置100mV/A换算系数，直接读取实时电流波形与数值。

6.2实操层面多重实用优势

独立供电霍尔架构，不受测量主机供电限制，示波器、记录仪均可搭配；

250g轻量化机身，单手持握长时间实验室、产线操作不易疲劳；

19mm大口径钳口，适配充电桩、电控粗母线，无需拆分线束；

完整屏蔽长线，高空机柜、变频器强电磁环境波形无杂波干扰；

30小时长续航电池，批量产线全天检测无需频繁更换电池；

宽温宽湿适配，户外工地、恒温实验室、高温产线均可稳定工作。

售后保障与产品资质

7.1全国原厂售后渠道

售前技术咨询热线：400-810-3435（福禄克测试仪器上海总部）；

全国统一维修热线：400-615-1563（北京福禄克世禄维修中心）；

线下实体维修网点：

上海维修中心：021-54402301、021-54401908（分机269）；

深圳第一特约维修点：0755-86337229；全国多城市同步授权维修点，设备零点漂移、线缆破损、霍尔元件故障可本地检修。

7.2产品资质与合规说明

FLUKE i30s AC/DC电流钳表为福禄克原厂标准化霍尔测试配件，出厂附带批次检测报告、2026版原厂数据表，可用于研发归档、产线质检招投标资料；

整机安全设计符合IEC/EN61010-1、IEC61010-2-032国际标准，CATIII300V安全等级具备第三方安全认证；

支持福禄克官方网点、第三方计量机构年度计量校准，校准后出具正规计量证书，新能源、电力项目检测报告可合规归档；

原厂技术文档版权归属福禄克公司，未经许可禁止篡改参数、仿制探头。

7.3售后维保规则

全新原厂FLUKE i30s AC/DC电流钳表享受标准原厂质保；人为磕碰、钳口磁芯碎裂、线缆外皮破损、私自拆解、电池漏液腐蚀不在免费维保范围；

超出质保周期设备可送至特约网点付费检修、更换霍尔芯片、修复屏蔽线缆；

出厂标配2米BNC线缆、4mm转换适配器，9V碱性电池需单独采购备用。

常见问题FAQ

Q1：FLUKE i30s AC/DC电流钳表可以单独显示电流波形吗？

A：不可以。i30s仅为霍尔感应转换探头，无波形显示、数据存储单元，必须搭配示波器、数据记录仪或带BNC输入的福禄克测量仪表，依靠主机还原电流波形与数值。

Q2：本款探头能否只测量交流，不用调零？

A：纯工频交流测量可简化调零步骤；若存在直流分量、测量5~50mA微弱电流，必须使用指轮旋钮完成零点调零，避免环境杂磁造成读数偏移。

Q3：带宽100kHz代表可以测量100kHz正弦波吗？

A：在0.5dB误差区间内可稳定测量直流至100kHz信号，SiC30kHz开关波形可完整还原，超过100kHz信号会出现幅值衰减、相位偏移，不建议使用。

Q4：钳口同时夹多根导线会影响测量结果吗？

A：会，多根导线磁场相互抵消叠加，波形、数值完全失真，测量时仅可夹持单根绝缘导线。

Q5：CATIII300V可以直接夹裸露铜排吗？

A：规范要求仅夹持绝缘完整导线，裸露导电铜排禁止使用，存在高压触电风险，仅适配300V以内绝缘线缆带电检测。

Q6：电池低电量会造成波形失真吗？

A：电池电压不足时霍尔放大电路工作异常，零点漂移加剧、波形杂波增多，低电量指示灯亮起后需及时更换9V碱性电池。

FLUKE i30s AC/DC电流钳表作为原厂霍尔交直流两用感应探头，精准解决新能源电控、光伏储能、工业变频领域交直流混合波形采集、高频纹波丢失、微小电流读数漂移等行业痛点。依托直流至100kHz超宽频响应、5mA超低直流分辨率、CATIII高压安全防护、屏蔽长线抗干扰设计，i30兼顾实验室研发波形分析、产线批量质检、现场运维故障排查全场景需求，搭配完善全国计量校准与本地化售后体系，保障检测波形、数值合规可溯源。企业研发、质检、运维团队如需选配FLUKE i30s AC/DC电流钳表、咨询示波器适配、计量校准周期等技术问题，可拨打福禄克全国统一咨询热线400-810-3435获取原厂技术方案与采购报价，依托标准化原厂霍尔探头保障交直流电流波形测试稳定、安全开展，文章来源于电能质量分析仪。
