在工业设备日常巡检与预防性维护工作中，气体泄漏、局部放电、机械异响等隐患普遍隐蔽性强。传统肥皂水检漏、听棒排查等方式不仅效率低，还高度依赖运维人员的经验，难以快速精准定位问题点，既可能造成持续的能源浪费，也容易埋下安全事故隐患。FLUKE ii1050C声学成像仪依托声学麦克风阵列与专属成像算法，将不可见的声波信号转化为直观的可视化图像，可快速定位气体泄漏、局部放电、机械异常与密封缺陷。搭配可选红外模块后，ii1050C可实现声、热、可见光多维度同步检测，一次巡检完成多重故障排查，广泛适用于电力、制造、石油化工等多行业的设备维护场景。

产品简介

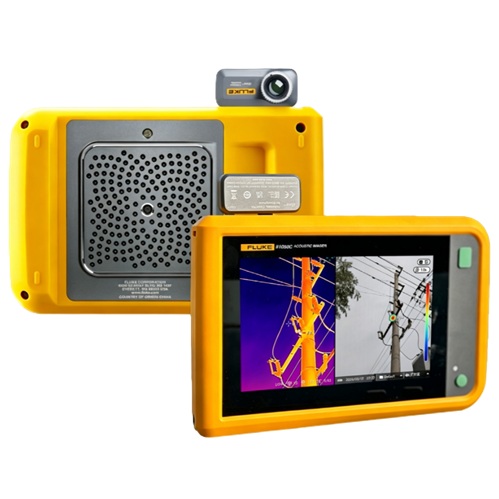

FLUKE ii1050C声学成像仪是一款面向工业设备维护与检测场景的多功能声学检测设备，核心定位是通过声学可视化技术，帮助运维人员快速定位隐蔽的设备异常。设备内置202个数字式MEMS麦克风阵列，搭配专属成像算法，可覆盖气体泄漏排查、局部放电检测、机械异响定位、气密性验证四类主流检测需求。

适用行业方面，ii1050C广泛服务于电力电网、通用制造、石油天然气、化工、HVAC暖通、航空航天、医疗设备、家电生产等领域，既可以满足日常巡检的快速排查需求，也能支撑研发阶段的密封性能测试与故障分析工作。

核心优势层面，FLUKE ii1050C声学成像仪将声学成像、量化分析、可见光成像集成于一体，单机即可完成从故障定位到损失估算的全流程工作；可选配红外热像模组，拓展声热融合双检能力；机身轻量化设计搭配长续航电池，适配现场移动作业的各类场景。

核心功能与技术原理

FLUKE ii1050C声学成像仪的核心逻辑是通过麦克风阵列采集声波信号，经算法计算出声源的空间位置，再将声学图像叠加到可见光画面上，让原本听得到或听不到的异常变得“看得见”。

1.SoundSight™声学成像技术

这是ii1050C实现声波可视化的基础技术。设备内置的202个MEMS麦克风会同步采集空间中的声波信号，利用不同位置麦克风接收声音的时间差，通过波束成形算法计算出声源的具体方位与强度。最终生成的SoundMap™声像图会以彩色热力的形式叠加在1300万像素的可见光图像上，运维人员可以直接通过屏幕看到异常声音的位置，不用再凭经验判断。

2.四大专业检测模式

FLUKE ii1050C声学成像仪内置四类专项检测模式，针对不同场景优化了算法逻辑，不用额外配置配件即可使用。

LeakQ™气体泄漏模式：针对压缩空气、真空、冷媒等气体泄漏的超声波特征优化算法，不仅能定位泄漏点，还能在设备端直接计算泄漏速率，并估算对应的泄漏成本，帮助运维团队排序维修优先级，减少能源浪费。

PDQ™局部放电模式：适配电力设备的局部放电检测场景，可识别沿面、悬浮、电晕三类常见放电类型，估算放电发生的概率，同时实时显示PRPD图谱，帮助电工判断绝缘缺陷的严重程度。

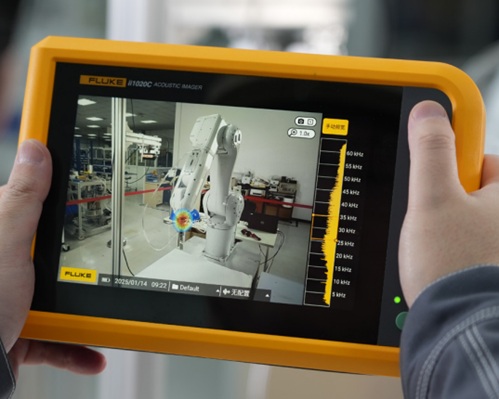

MecQ™机械异响模式：针对轴承磨损、齿轮啮合异常、部件松动等机械故障的振动异响特征，快速锁定异常声源位置，适合旋转设备的预防性维护，可在设备运行状态下非接触检测。

Beacon™气密性检测模式：可搭配FlukeSB140声学信标使用，将信标放入密闭腔体或管路内，通过接收穿透出来的高频信号定位密封缺陷，相比传统打压检漏，无需示踪气体或水浸操作，检测效率更高。

3.声热融合双检技术

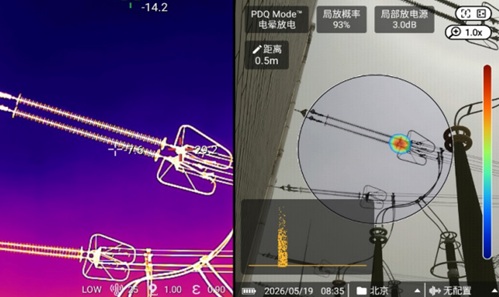

选配专用红外模组后，FLUKE ii1050C声学成像仪可实现声、热、可见光三信号同屏比对，也就是一机双屏的双检模式。左侧显示热成像画面，右侧显示声学成像画面，一次巡检可以同时排查声学异常与温度异常。比如检测变压器时，既可以用PDQ模式判断是否存在局部放电，也可以同步查看套管是否存在过热问题，减少重复巡检的工作量。

详细技术参数

产品核心差异化优势

市面上多数声学成像设备多侧重单一检测场景，功能拓展性有限。FLUKE ii1050C声学成像仪在硬件配置、场景覆盖、使用体验上形成了多维度的差异化特点，适配更复杂的工业检测需求。

1.高密度麦克风阵列，复杂环境定位更稳定

ii1050C搭载202个数字式MEMS麦克风，相比通道数更少的设备，声波采集的空间分辨率更高，对微弱信号的捕捉能力更强。在工厂嘈杂的背景环境下，设备可以通过算法过滤无关噪声，精准提取泄漏、放电等异常声波信号，减少误判与漏检。

2.单机覆盖四类检测场景，降低设备采购成本

多数同类设备仅主打气体泄漏或局部放电单一功能，企业不同检测需求往往需要采购多台设备。FLUKE ii1050C声学成像仪将气体泄漏、局部放电、机械异响、气密性检测集成于同一台设备中，通过切换模式即可适配不同巡检任务，一台设备可覆盖车间、配电室、管线等多区域的检测需求，降低整体采购与管理成本。

3.端侧直接量化分析，无需后台二次处理

很多声学成像设备仅能定位故障位置，量化分析需要导出数据到电脑端处理。ii1050C的LeakQ与PDQ模式均可在设备端直接输出量化结果：泄漏场景下直接显示泄漏速率与估算损失，局放场景下直接给出放电类型与概率评估。巡检人员在现场即可判断故障严重程度，安排维修优先级，不用回到办公室再处理数据，提升巡检闭环效率。

4.模块化声热双检，拓展灵活

声热融合功能采用选配红外模组的设计，用户可以根据自身需求选择是否配置，不用为用不上的功能付费。加装模组后无需复杂设置，设备自动识别并开启双检模式，六种双检组合可对应不同场景，兼顾了功能灵活性与采购性价比。

5.轻量化便携设计，适配长时间现场作业

FLUKE ii1050C声学成像仪含电池仅重1.2kg，单手即可长时间握持操作，适合大范围步行巡检。标配两块可更换电池，单块续航超过3.5小时，满足全天现场作业需求。设备支持USB-C充电，也可单独更换电池，不用因充电中断巡检工作。

产品适用场景

FLUKE ii1050C声学成像仪的功能设计覆盖了工业运维的多个典型场景，不同行业可根据自身需求选择对应检测模式。

1.电力行业：输配电设备巡检

针对变电站、配电室的各类高压设备，ii1050C可通过PDQ模式检测绝缘子、变压器、开关柜、断路器、避雷器等设备的局部放电，快速定位绝缘缺陷，检测距离可达120米，保障巡检人员安全。搭配红外模组后，可同步检测设备接头、套管的过热问题，一次巡检完成电气故障的双重排查，降低弧闪与设备烧毁风险。

2.制造行业：压缩空气与旋转设备维护

工厂压缩空气系统的泄漏会造成大量能源浪费，FLUKE ii1050C声学成像仪可通过LeakQ模式快速扫描管线、接头、气动设备的泄漏点，实时估算泄漏损失，帮助企业推进节能改造。针对电机、泵体、风机、齿轮箱等旋转设备，MecQ模式可快速定位轴承磨损、气蚀、部件松动等异响故障，在设备不停机的状态下完成预防性检测，减少非计划停机。

3.石油化工与压力容器：泄漏与密封检测

化工管线、反应釜、压力容器的气体泄漏可能引发安全与环保事故。ii1050C支持远距离非接触检测，可在不靠近危险区域的前提下排查危化气体泄漏隐患。搭配声学信标后，还可对密闭容器、管路进行气密性验证，适用于设备大修后、投产前的密封性能检查，替代部分传统打压检漏工序，提升检测效率。

4.研发与产线：气密性验证

在汽车、家电、风电叶片、航空航天等领域，零部件的密封性能是关键质量指标。FLUKE ii1050C声学成像仪的Beacon模式可用于研发阶段的密封缺陷定位，快速找到产品的泄漏位置，辅助结构优化。产线端也可用于成品气密性抽检，相比传统水检法，无需干燥工序，不会对产品造成水渍污染。

5.HVAC与建筑：暖通系统检测

针对中央空调、通风管道、制冷系统，ii1050C可检测冷媒泄漏、风管密封失效等问题，帮助物业与维保团队快速排查故障，保障空调系统运行效率，降低能耗。

操作与使用优势

FLUKE ii1050C声学成像仪的操作逻辑围绕现场巡检的实际需求设计，降低了使用门槛，即使是没有丰富声学检测经验的人员，也能快速上手完成基础检测工作。

设备采用直观的触控操作界面，主界面清晰展示各类检测模式，点击即可切换，无需复杂的参数设置。检测过程仅需四个步骤：对准设备扫描定位异常，一键捕获图像并添加标注，设备端直接生成检测报告，根据优先级安排维修工作。整个流程无需专业后台软件支持，现场即可完成从检测到记录的闭环。

针对巡检的台账管理需求，ii1050C支持资产信息标注，可录入资产名称、ID、类型、泄漏类型、气体压力等信息，还支持二维码扫描自动识别资产ID，减少手动输入的工作量。检测报告可通过USB-C或无线方式导出，直接接入企业的设备维护台账系统。

设备机身采用工业级防护设计，IP54防护等级可应对车间、户外的粉尘与溅水场景。自带LED照明，可在光线不足的机柜、管道井内正常作业。标配的硬质手提箱与软包，方便设备运输与现场收纳，降低磕碰损坏风险。

售后保障与产品资质

1.售后保障服务

FLUKE ii1050C声学成像仪整机提供2年质保期，质保期内非人为损坏的硬件故障可享受免费维修服务。设备内置阵列健康自诊断功能，可自动检测麦克风阵列的工作状态，提醒用户及时进行维护，保障检测数据的可靠性。

福禄克在国内建有完善的服务网络，可提供设备校准、技术咨询、操作培训等配套服务，用户遇到使用问题可通过官方服务渠道获取支持，保障设备长期稳定运行。

2.合规与资质

安全标准：符合IEC61010-1标准，污染等级2，适配工业现场用电安全要求

电磁兼容：符合IEC61326-1工业电磁环境标准，CISPR11第1组A类

环保合规：符合RoHS指令要求

防护等级：IEC60529标准下IP54防护

支持语言：内置简体中文界面，适配国内用户使用习惯

常见问题FAQ

Q1：FLUKE ii1050C可以检测哪些种类的气体泄漏？

ii1050C通过检测气体泄漏产生的超声波信号实现定位，适用于压缩空气、氮气、二氧化碳、冷媒、真空系统负压泄漏等多数工业常见气体泄漏场景，不局限于特定气体种类。危化气体泄漏可远距离检测，保障人员安全。

Q2：声热融合的红外模块是标配吗？

红外热像模组为选配件，需单独采购。用户可根据自身检测需求选择是否配置，加装后设备自动识别并开启声热双检模式，实现声学异常与温度异常的同步检测。

Q3：工厂车间环境噪音大，ii1050C能准确检测吗？

FLUKE ii1050C声学成像仪搭载202个MEMS麦克风阵列，配合针对性的噪声过滤算法，可在嘈杂的工业背景环境中提取泄漏、放电等异常的特征声波，正常工业场景下可稳定完成检测工作。

Q4：检测局部放电时，只能定位位置吗？

除了定位放电源位置，设备的PDQ模式还可自动识别沿面、悬浮、电晕三类常见放电类型，估算放电发生的概率，并实时显示PRPD图谱，帮助运维人员判断绝缘缺陷的类型与严重程度。

Q5：设备生成的报告包含哪些内容，可以直接用于维护记录吗？

设备端一键生成的报告包含检测图像、标注信息、异常参数、检测时间等内容，导出格式兼容常规办公文档系统，可直接纳入设备维护台账，作为巡检记录留存。

Q6：ii1050C的校准周期建议是多久？

作为计量检测类设备，建议每年进行一次计量校准，以保证检测数据的准确性。具体校准周期可根据企业自身的质量管理体系要求调整。

随着工业企业对预防性维护、节能降耗与安全生产的要求持续提升，高效精准的检测设备成为运维团队提升工作效率的核心支撑。FLUKE ii1050C声学成像仪通过声学可视化技术，解决了传统检测方式效率低、依赖人员经验的痛点，一机覆盖多类检测场景，可有效提升巡检效率、降低设备非计划停机风险、减少无用能源损耗。无论是电力系统的高压设备巡检、制造工厂的压缩空气与旋转机械维护，还是研发产线的气密性验证，ii1050C都能提供稳定可靠的检测支持。搭配福禄克完善的技术服务与售后保障体系，这款声学成像仪可融入企业现有设备维护流程，成为日常巡检与故障排查的实用工具，助力生产系统长期稳定高效运行，文章来源于多功能校验仪。
