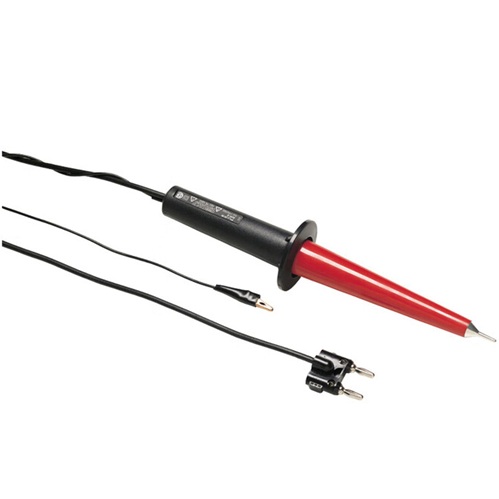

FLUKE80K-40 高压探头
在电子设备制造、维修与检测领域，高压电路的安全精准测量一直是行业难点。FLUKE80K-40高压探头作为 福禄克 推出的专业高压测量附件，专为扩展普通交直流电压表的测量范围设计，可实现最高40000伏峰值交直流电压的稳定检测。该产品采用厚膜电阻分压技术，具备高输入阻抗、低电路负载特性，能够在不影响被测电路正常工作的前提下，提供可靠的电压数据。FLUKE80K-40广泛应用于消费电子维修、办公设备维护、工业电子检测等多个行业，可对电视机、......
产品描述
在电子设备制造、维修与检测领域，高压电路的安全精准测量一直是行业难点。FLUKE80K-40高压探头作为福禄克推出的专业高压测量附件，专为扩展普通交直流电压表的测量范围设计，可实现最高40000伏峰值交直流电压的稳定检测。该产品采用厚膜电阻分压技术，具备高输入阻抗、低电路负载特性，能够在不影响被测电路正常工作的前提下，提供可靠的电压数据。FLUKE80K-40广泛应用于消费电子维修、办公设备维护、工业电子检测等多个行业，可对电视机、复印机等设备内部的高压电路进行安全测量。其模制塑料外壳采用绝缘设计，有效隔离高压危险，为操作人员提供可靠的安全防护。同时，产品兼容多种标准接口的万用表与电压表，无需复杂改装即可快速投入使用，大幅降低了高压测量的设备门槛与操作难度。FLUKE 80K-40是福禄克推出的一款高压探头，可将普通交直流电压表的测量上限拓展至40000V峰值交直流电压，仅适用于I类过压的低能量受限电路场景。
核心参数
电压量程：1~40kV直流或峰值交流，交流有效值最高28kV
衰减比例：1000:1
输入阻抗：1000MΩ
测量精度：20~35kV直流下精度可达±1%，适配10MΩ输入阻抗的电压表可实现高精度测量
质保时长：提供1年官方质保
适用场景与注意事项
它仅能用于电视机、复印机等设备内部的能量受限电路，严禁直接测量配电系统的高压，避免引发安全风险。
产品核心功能与技术原理
FLUKE80K-40高压探头本质上是一款高精度无源衰减器，通过精密电阻分压原理实现高压信号的比例缩小，使普通电压表能够安全读取高压电路的电压值。其核心工作原理是构建1000:1的电压分压电路，将输入端的高压信号按固定比例衰减后输出至测量仪表。具体而言，FLUKE80K-40内部集成了999MΩ的高压电阻与1.11MΩ的低压电阻，两者串联组成分压网络。当高压信号接入探头尖端时，大部分电压降落在999MΩ的高压电阻上，仅有千分之一的电压通过低压电阻输出至连接的电压表。当搭配输入阻抗为10MΩ±1%的电压表时，整个分压系统能够保持精准的1000:1衰减比例，确保测量结果的准确性。
为了实现长期稳定的测量性能，FLUKE80K-40采用厚膜电阻技术制造分压电阻。这种技术能够提供优异的温度稳定性与电压稳定性，减少环境因素对测量精度的影响。同时，高输入阻抗设计（1000MΩ总输入电阻）使得探头对被测电路的负载效应极小，仅产生1μA/kV的电流消耗，避免因测量操作导致被测电路工作状态异常。
需要特别注意的是，FLUKE80K-40的分压电路依赖接地引线完成低压侧回路。在进行任何测量操作前，必须确保保护接地鳄鱼夹牢固连接至可靠的接地点，否则可能导致仪表损坏或引发触电危险。

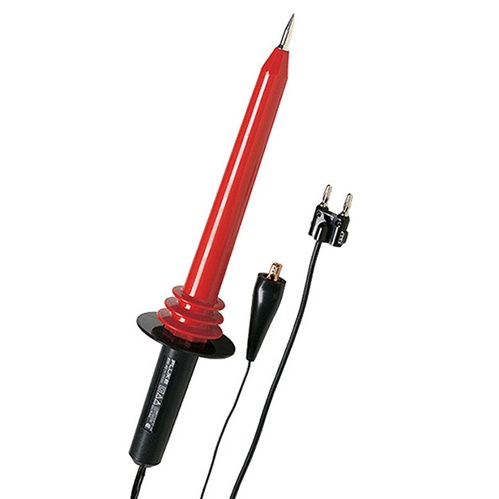

FLUKE80K-40高压探头
详细技术参数表
| 参数类别 | 具体指标 |
| 电压测量范围 | 0kV至±40kV直流或峰值交流；28kV有效值交流 |
| 输入电阻 | 1000MΩ |
| 分压比例 | 1000:1（1000倍衰减） |
| 直流精度 | 0-20kV：±2%20-35kV：±1%（20℃-30℃）；温度超出范围增加±1%35-40kV：±2% |
| 交流精度 | ±5%（60Hz） |
| 电路负载 | 1μA/1kV |
| 安全标准 | IEC61010-031，TypeB，污染等级2 |
| 工作温度 | 0℃至50℃ |
| 存储温度 | -20℃至+60℃ |
| 相对湿度 | 80%@30℃；50%@40℃ |
| 海拔高度 | 2000m以下满量程使用2000m-5000m线性降额，40kV峰值降至28kV峰值 |
| 机械接口 | 标准双香蕉插头（间距19mm，插头直径4mm） |
| 电气兼容性 | 输入阻抗10MΩ±1%的交直流电压表/万用表 |
| 外形尺寸 | 36cm×7.5cm（长×宽） |
| 产品重量 | 204g |
产品核心优势
1.精准稳定的分压技术
FLUKE80K-40采用厚膜电阻制造分压网络，相比传统碳膜电阻，具备更优异的电压系数与温度系数。在20℃-30℃的常温环境下，20kV至35kV测量区间可实现±1%的测量精度，能够满足大多数工业与消费电子设备的高压检测需求。同时，产品在全量程范围内保持稳定的分压比例，避免因电压波动导致的测量误差。
2.全面的安全防护设计
产品采用一体化模制塑料外壳，将高压分压电路完全封闭在绝缘材料内部，有效防止操作人员意外接触高压部件。外壳上清晰标注了危险电压警示标识，提醒操作人员注意安全。使用时只需握持黑色绝缘手柄，避免接触探头尖端与红色部分，即可大幅降低触电风险。此外，产品配备专用保护接地引线，确保测量过程中高压回路的安全接地。
3.广泛的仪表兼容性
FLUKE80K-40采用标准双香蕉插头接口，机械上兼容所有接受该规格插头的交直流电压表与万用表。电气方面，默认适配输入阻抗为10MΩ±1%的测量仪表。对于输入阻抗不同的仪表，产品提供了明确的解决方案：高阻抗仪表可通过外接分流电阻实现匹配，低阻抗仪表可通过计算修正系数调整读数，无需更换现有测量设备即可使用。
4.低负载测量特性
FLUKE80K-40拥有1000MΩ的高输入电阻，对被测电路的负载效应极低。在测量高阻抗高压电路时，能够最大程度保持电路的原始工作状态，避免因测量引入的负载导致电路参数变化或工作异常。这一特性对于电视机行输出电路、复印机充电辊电路等敏感高压系统的检测尤为重要。产品适用场景
FLUKE80K-40高压探头主要用于测量设备内部能量限制电路的高压，不适用于电力配电系统的高压测量。其典型应用场景包括：1. 消费电子维修行业：电视机、显示器等设备的行输出变压器高压测量，显像管阳极高压检测，电源电路高压部分故障排查。
2. 办公设备维护：复印机、打印机、扫描仪等设备的充电辊、转印辊高压测量，高压电源模块性能检测。
3. 工业电子检测：工业控制设备中的高压电源模块测试，静电消除装置电压测量，高压电容耐压检测。
4. 科研与教育领域：实验室小型高压实验装置的电压测量，电子技术教学中的高压电路演示与实验。
5. 家电制造行业：生产线上家电产品高压部件的质量检测，成品出厂前的高压性能验证。
操作与使用优势
FLUKE80K-40高压探头设计注重操作便捷性与安全性，能够帮助用户快速完成高压测量任务。
1.简单直观的操作流程
产品使用步骤清晰明确，无需复杂的设置与校准。只需完成探头外观检查、接地引线连接、仪表连接、量程选择、探头连接与读数观察六个步骤即可进行测量。详细的操作说明标注于产品手册中，即使是初次使用的技术人员也能快速掌握操作方法。
2.无需用户校准维护
FLUKE80K-40内部无用户可调节部件，出厂时已完成精密校准，用户无需自行进行校准操作。日常维护只需使用蘸有蒸馏水的软布清洁探头表面，避免使用溶剂或abrasive清洁剂。产品无用户可维修部件，出现故障时应联系福禄克授权服务中心进行处理。
3.轻便易携的设计
产品重量仅为204g，外形尺寸紧凑，便于携带至不同的工作现场。一体化设计减少了可拆卸部件，降低了零件丢失的风险。坚固的模制外壳能够承受日常使用中的轻微碰撞与磨损，延长产品使用寿命。
4.明确的兼容性指导
产品手册中详细说明了不同输入阻抗仪表的匹配方法，并提供了分流电阻计算公式与修正系数计算公式。用户可根据自身现有仪表的参数，快速计算出所需的分流电阻值或修正系数，确保测量结果的准确性。售后保障与产品资质
1.售后保障服务
FLUKE80K-40提供自购买之日起一年的有限保修服务，保修范围涵盖材料与工艺缺陷。保险丝、一次性电池以及因事故、疏忽、误用、改装、污染或异常操作导致的损坏不在保修范围内。如需保修服务，可联系福禄克中国技术支持热线400-921-0835，获取最近的授权服务中心信息与退货授权。
2.产品资质认证
FLUKE80K-40符合多项国际安全标准，包括IEC61010-031TypeB安全标准，并通过CSAGroup北美安全认证。产品符合欧盟WEEE指令要求，属于第9类"监测与控制仪器"产品，不得作为未分类的城市垃圾处理。
FLUKE80K-40高压探头
常见问题FAQ
Q1：FLUKE80K-40可以测量电力线路的高压吗？
A：不可以。FLUKE80K-40高压探头设计用于测量设备内部能量限制电路的高压，严禁用于电力配电系统的高压测量。电力系统高压具有高能量特性，使用该探头测量可能导致设备损坏与严重人身伤害。
Q2：我的万用表输入阻抗是20MΩ，可以使用FLUKE80K-40吗？
A：可以使用，但需要外接分流电阻进行匹配。根据公式Rs=(Rm×10)/(Rm-10)，当Rm=20MΩ时，需要外接20MΩ的分流电阻。将分流电阻并联在万用表的电压输入端，即可实现准确的1000:1分压测量。
Q3：FLUKE80K-40的测量精度包含万用表的精度吗？
A：不包含。产品标称的精度仅为探头本身的精度，系统总精度需要将探头精度与万用表精度相加计算。例如，探头精度为±1%，万用表精度为±0.5%，则系统总精度为±1.5%。
Q4：使用FLUKE80K-40时需要注意哪些安全事项？
A：使用前必须检查探头外壳是否有裂纹或塑料缺失，测试引线是否有绝缘损坏。测量时只能握持黑色手柄，严禁接触探头尖端与红色部分。必须先连接保护接地引线，再进行测量操作。严禁在爆炸性气体、蒸汽或潮湿环境中使用。
Q5：FLUKE80K-40可以进行校准吗？
A：FLUKE80K-40内部无用户可调节的校准部件，用户无法自行校准。如需验证探头精度，可使用已知精度的25kV直流电压源进行测试，测量误差应在±1%范围内（搭配兼容直流电压表）。如精度超出范围，应联系福禄克授权服务中心进行处理。FLUKE80K-40高压探头凭借其精准的测量性能、全面的安全防护与广泛的兼容性，成为电子设备高压检测领域的常用工具。无论是消费电子维修、办公设备维护还是工业电子检测，该产品都能为技术人员提供可靠的高压测量解决方案。其简单易用的操作设计与低维护成本，进一步提升了产品的实用价值。在选择高压测量工具时，安全性与准确性是首要考虑因素。FLUKE80K-40严格遵循国际安全标准制造，采用成熟的厚膜电阻分压技术，能够在保障操作人员安全的前提下，提供稳定可靠的测量数据，文章来源于压力校验仪。
