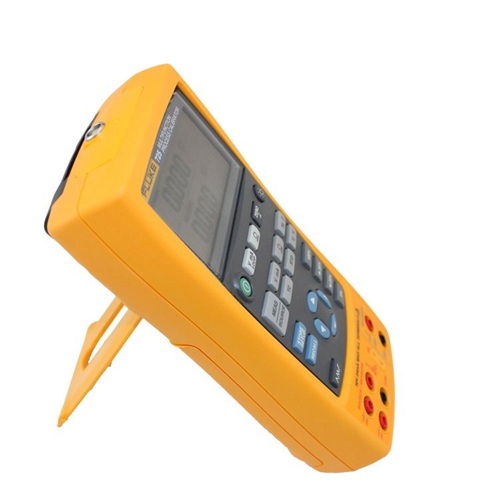

FLUKE725 多功能过程校验仪
FLUKE725多功能过程校验仪（MultifunctionProcessCalibrator）是一款由电池供电、便携手持式的高精度测试与校准仪器，面向石油化工、电力能源、制药、冶金及自动化控制系统集成等行业的仪表工程师与维护技术人员。该设备将测量与输出两大功能融合于一体，并采用上下分割显示屏幕上部用于测量电压、电流及压力信号，下部用于输出或模拟电压、电流、电阻、频率及温度信号（热电偶/RTD）。两通道可独立工作、同步显示，显著提升变送器校准与回路诊断的......
产品描述
FLUKE725多功能过程校验仪（MultifunctionProcessCalibrator）是一款由电池供电、便携手持式的高精度测试与校准仪器，面向石油化工、电力能源、制药、冶金及自动化控制系统集成等行业的仪表工程师与维护技术人员。该设备将测量与输出两大功能融合于一体，并采用上下分割显示屏幕——上部用于测量电压、电流及压力信号，下部用于输出或模拟电压、电流、电阻、频率及温度信号（热电偶/RTD）。两通道可独立工作、同步显示，显著提升变送器校准与回路诊断的效率。FLUKE 725（全称Fluke 725多功能过程仪表校验仪/校准器）是美国福禄克公司研发的多功能现场校验设备，是经济型多功能过程校准器领域的经典产品，已正式停产，替代型号为福禄克707/709系列，后续还衍生出适配不同场景的细分版本。
基础信息介绍
研发推出：美国福禄克公司2001年推出，是经济型多功能过程校准器市场的开创产品。
衍生版本：专为中国市场设计全中文显示版本Fluke 725S，以及适用于爆炸性气体环境的防爆型版本Fluke 725Ex。
核心定位：主要用于工业过程仪表的测试与校准，可适配传感器校验、变送器校准及阀门测试等多种工业场景。
核心功能
FLUKE 725核心功能分为测量、输出两大类，可覆盖绝大多数过程参数测试校准需求：
测量功能：可测量电压、电流、热电偶、铂电阻、频率、电阻，外接Fluke 700PXX系列压力模块可实现压力参数测量，同时支持流量仪表CPM检测；测量电流时可同时为变送器提供24V回路电源。
输出/模拟功能：可输出/模拟电压、电流、热电偶、铂电阻、频率、电阻、压力，用于校准各类变送器；输出电流同时可测量压力，支持I/P同步测试和阀门测试。
特色功能：支持自动步进/斜坡输出，可快速完成线性检测；支持存储频繁使用的预设配置，方便现场调用；配备远端智能接口，支持远端自动操作。
产品设计特点
外观设计——流线型紧凑机身，小巧便携，容易手持，适合现场携带作业
屏幕配置——大尺寸带背光显示屏，支持双参数同步显示，任何光照条件下都清晰可读
硬件配置——四节AA电池供电，配备独立便捷式电池仓门，无需破坏校准铅封即可快速更换电池，满足长时间现场作业需求
结构可靠性——整体式注塑外壳，坚固可靠，适配工业现场复杂工况
核心技术指标
参数类型 量程 精度
直流电压（测量）——最高30.000V——0.02%+2个字
直流电流——最高24.000mA——0.02%+2个字
电阻（测量）——0Ω-3200Ω——0.1Ω-1.5Ω（不同档位）
频率——2CPM-10kHz——0.05%-0.25%
工作温度——-10℃ 至 +55℃ /
储存温度——-20℃ 至 71℃ /
运行海拔——最高3000m /
FLUKE 725作为经典型号，在二手市场和存量设备中仍有使用，国产RX825-J可实现同等功能替代，全新设备可选择其替代型号福禄克707/709系列或升级款Fluke 726。
产品简介
FLUKE725的核心优势包括：高精度指标：直流电压/电流测量与输出精度达±0.02%读数，电阻测量精度±0.1Ω（400Ω量程），热电偶测量精度典型值0.7℃。
宽量程覆盖：可测量0~30V电压、0~24mA电流，输出0~10V电压、0~24mA电流；频率范围1CPM~10kHz；支持E、J、K、T、B、R、S、L、U、N等10种热电偶以及Pt100、Pt200、Pt500、Pt1000、Ni120等多种RTD。
压力扩展能力：通过外接Fluke700系列压力模块，可测量差压、表压、绝压及复合压力，量程从10inH₂O至10,000psi，覆盖真空到高压应用。
智能输出模式：提供手动25%步进、自动平滑斜坡及阶梯斜坡输出，支持储存8组完整设置，一键调用0%和100%输出值。
安全与耐用性：输入端子最高30V/24mA保护，标配0.05A/250V保险丝，外壳符合IEC1010-1安全标准，适应-10℃至55℃工作温度。
FLUKE725不仅适用于现场仪表快速校准，也可用于实验室变送器线性度验证、阀门定位器测试及回路故障排查，是替代单一功能信号源与万用表的理想选择。
产品核心功能与技术原理
2.1双通道独立工作模式
FLUKE725的上部测量区域与下部输出区域在电气上相互隔离，可同时运行。例如，在测试温度变送器时，下部区域可模拟热电偶或RTD的温度信号输出，上部区域则测量变送器输出的4-20mA电流，直接读取误差并调整变送器零点与量程。相比传统“信号源+万用表”的组合，该设计减少了接线转换次数与携带设备数量。
2.2温度信号的精确模拟与测量
对于热电偶，FLUKE725内置等温接线块与自动参考接合点温度补偿电路。当微型热电偶插头插入TC输入/输出端子后，仪表会自动测量接线块温度，并将冷端补偿叠加到测量或输出的热电势中，从而获得绝对温度读数或模拟出正确的温度对应mV值。对于RTD，仪表采用比例电阻测量法（2/3/4线制）和合成电阻输出技术，能够兼容不同α系数的铂电阻曲线（如Pt100(385)、Pt100(3926)等），允许的激励电流范围0.05mA至3.0mA，适配大多数PLC与变送器输入模块。
2.3电信号生成与测量回路
FLUKE725内部的直流电压源采用高稳定度DAC加精密分压网络，输出分辨率0.01mV（100mV量程）或1mV（10V量程）。电流输出模式具备24V回路电源供电能力（最大电流22mA，带短路保护），可直接为两线制变送器供电并串联测量回路电流，无需外部电源。模拟变送器模式（SIM）下，仪表可作为回路中的有源电流源，由外回路电源供电，提供4-20mA可调电流。
2.4压力测量扩展原理
通过校准仪顶部的压力模块连接器（兼容RS232串行通信），FLUKE725可自动识别所连接的Fluke700P系列压力模块型号与量程。模块内部包含压力传感器和数字校正系数，校准仪读取模块输出的数字信号并进行工程单位转换。归零操作（ZERO键）可消除模块的零点漂移，对绝压模块还支持参考压力调整。
2.5自动化输出控制
FLUKE725内置的斜坡与步进功能基于时间参数生成周期性变化信号。用户可设定0%和100%输出值（例如对于温度输出，0%设为100℃，100%设为300℃），之后通过25%步进键逐点跳跃，或选择自动斜率模式（15秒/40秒平滑斜坡或5秒每步的阶梯斜坡）。该功能在测试阀门定位器行程响应、记录仪动态特性时非常实用。

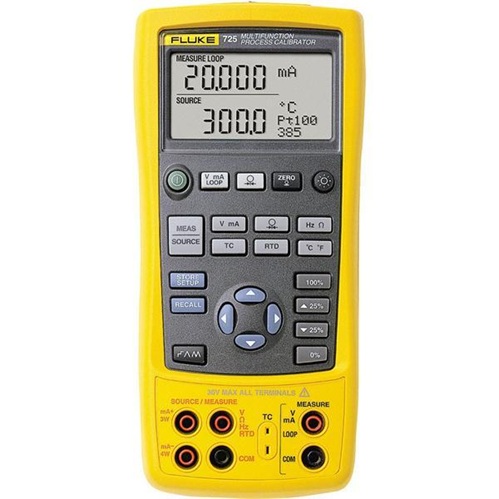

FLUKE725多功能过程校验仪
详细技术参数表
| 功能类别 | 量程 | 分辨率 | 精度（读数%+计数） |
| 直流电压测量（上屏） | 0~30V | 0.001V | 0.02%+2 |
| 直流电压输出 |
0~10V 0~100mV |
0.001V 0.01mV |
0.02%+2 |
| 直流电流测量 | 0~24mA | 0.001mA | 0.02%+2 |
| 直流电流输出/模拟 | 0~24mA | 0.001mA | 0.02%+2 |
| 电阻测量（4线） |
0~400Ω 400~1500Ω 1.5~3.2kΩ |
0.1Ω 1Ω 1Ω |
±0.1Ω ±0.5Ω ±1Ω |
| 电阻输出 | 15~400Ω | 0.1Ω | ±0.15Ω（激励0.15~2mA） |
| 频率测量 |
1~1000Hz 1~10kHz |
0.1Hz 0.01kHz |
±0.05%+1 |
| 频率输出 |
2~1000CPM 1~1000Hz 1~10kHz |
0.1CPM 1Hz 0.1kHz |
±0.05% |
| J型热电偶 | -200~1200℃ | 0.1℃ | ±0.7℃（0~1200℃） |
| K型热电偶 | -200~1370℃ | 0.1℃ | ±0.8℃（0~1370℃） |
| Pt100(385)RTD | -200~800℃ | 0.1℃ |
测量4线：±0.33℃ 输出：±0.33℃ |
| 压力测量 | 由压力模块决定 | 5位数字 | 由模块规格决定 |
| 回路电源 | 24VDC | — | 最大22mA，短路保护 |
工作温度：-10℃~55℃
储存温度：-20℃~71℃
相对湿度：90%(10~30℃)，75%(30~40℃)，45%(40~50℃)
电源：4节AA碱性电池，自动关机可设1~30分钟
尺寸：96×200×47mm
重量：650g
产品核心优势（差异化亮点）
①真正的双通道同步操作多数过程校验仪需要切换测量/输出模式，而FLUKE725允许上部测量下部输出同时进行，无需额外配置数字万用表或精密电源。这一特性在现场校准两线制变送器、阀门定位器时平均节省30%的作业时间。
②压力扩展灵活度高
兼容27种Fluke700系列压力模块，覆盖从±1inH₂O（差压）到10000psi（表压），以及绝压、复合量程和真空测量。每个模块自动校准数据存储在模块内部，更换模块后无需重新配置仪表。
③智能信号输出模式
内置手动步进（25%增量）、自动斜坡（0%-100%-0%循环）及阶梯斜坡。用户可自定义0%和100%的工程值（如0%对应4mA，100%对应20mA；或0%对应0℃，100%对应500℃），直接使用百分比快捷键进行线性度测试。
④模拟变送器与回路供电二合一
无需外部电源即可模拟4-20mA变送器输出，同时提供24V回路电源为被测变送器供电，极大简化了现场回路故障排除步骤。
⑤三年质保与坚固设计
Fluke为FLUKE725提供自购买日起三年的材料和工艺缺陷保修。外壳采用抗冲击材料，输入端子带过压过流保护，保险丝可快速更换，适合恶劣工业环境。
产品适用场景
温度变送器校准：使用热电偶或RTD输出功能，同时测量变送器输出mA值，快速计算误差并调整零点和量程。I/P（电流-压力）转换器测试：输出4-20mA信号给I/P，然后通过压力模块测量其输出压力，验证转换线性度。
P/I（压力-电流）变送器调试：利用压力模块施加压力信号，同时测量变送器输出的电流，记录对应关系。
记录仪与PLC输入通道验证：输出直流电压、电流或频率信号，检查数据采集通道的线性度和隔离性能。
阀门定位器行程测试：使用自动斜坡模式输出4-20mA信号，观察阀门执行器的全行程动作是否平滑。
现场回路快速诊断：使用回路电源功能单独为两线制变送器供电并测量电流，判断是传感器故障还是回路接线问题。
操作与使用优势
FLUKE725的按键布局按照功能分区明确：上部区域专用按键（VmALOOP、压力、ZERO）控制测量通道；下部区域按键（SOURCE/MEASURE切换、TC、RTD、VmA等）选择输出功能。每个功能键重复按可循环选择子类型（如热电偶类型、RTD类型、压力单位）。典型操作流程（以校准热电偶变送器为例）：
按MEASURE键选择下部为SOURCE模式，按TC键选择K型热电偶。
按上部区域的mA键并启动LOOP回路电源。
按下部箭头键设定温度值（例如0℃），按住0%键储存为量程起点。
设定温度值（例如400℃），按住100%键储存为量程终点。
按25%步进键依次检查25%、50%、75%点对应的变送器输出电流。
此外，仪表支持8组完整设置存储，可预先保存常用输出参数（热电偶类型、量程、0%/100%值），现场调用后直接开始校准。自动关机时间可调，延长电池使用时间。对比度调整功能适应不同光照环境。
售后保障与产品资质
质量保证：Fluke公司保证FLUKE725在正常使用和维护下，材料和工艺均无瑕疵。保修期为三年，自产品寄运日起计算。电池、保险丝以及因误用、改动或非正常条件下使用造成的损坏不在保修范围内。全球服务网络：用户可通过Fluke官方网站或授权经销商获得技术支持、校准服务和维修。Fluke在中国设有多个服务中心（北京、上海、深圳、成都等），提供快速响应。对于保修期内产品，经确认后提供免费维修或更换；保修期外提供有偿维修并事先报价。
安全与合规认证：FLUKE725设计符合IEC1010-1、ANSI/ISAS82.01-1994及CAN/CSAC22.2No.1010.1-92标准。带有CE和CSA标志，双重绝缘，确保操作人员安全。随附产品校准证书，可溯源至国际标准。
更换部件与选件：用户可自行更换电池和保险丝（0.05A/250V，Fluke零件号2002234）。可选附件包括700HTP高压手泵（0~10,000psi）、700PTP低压手泵（-11.6~360psi）、700TC1/TC2热电偶微型插头套件以及各种压力模块。
FLUKE725多功能过程校验仪
常见问题FAQ
Q1：FLUKE725能否同时测量压力和输出电流？A：可以。上部连接压力模块测量压力，下部独立输出4-20mA电流，适合校准I/P转换器或压力变送器。注意压力模块需单独归零。
Q2：如何校准压力模块的零点？
A：对于表压模块，确保通大气后按ZERO键即可。对于绝压模块，按ZERO后屏幕显示“REFAdjust”，通过上下箭头将读数调整到已知参考压力值（如精确大气压），再次按ZERO退出并保存。绝压模块的归零值会储存在模块内部，下次使用自动调用。
Q3：FLUKE725支持HART协议通讯吗？
A：不支持。FLUKE725为纯模拟信号校准工具，不具备HART调制解调器。如需同时进行HART通讯，建议配合Fluke754系列或单独HART手操器。
Q4：输出电阻时显示“ExIHI”是什么原因？
A：表示被测设备提供的激励电流超出FLUKE725允许范围。例如Pt100RTD模拟允许激励0.15mA~3.0mA，若变送器提供5mA激励，将无法正确输出电阻值。解决方法：查阅变送器手册调整其激励设置，或使用串联电阻分流的变通方式。
Q5：电池能用多久？如何更换？
A：使用四节AA碱性电池，在20mA输出且背光关闭条件下约可持续15小时。低电量时屏幕显示电池符号。更换步骤：关闭仪表并拆除所有测试线，拧松电池仓盖螺钉（一字旋钮1/4圈），打开仓盖更换电池，注意极性，合盖后旋紧螺钉。
Q6：保险丝熔断有何现象？如何更换？
A：电流测量或输出无信号，其他功能正常。保险丝位于电池仓内（0.05A/250V，两只）。用万用表电阻档测量保险丝，阻值大于10Ω则需更换。必须使用Fluke指定规格保险丝，严禁使用更高额定电流的保险丝，以免损坏内部电路。
Q7：FLUKE725与FLUKE726的主要区别？
A：FLUKE726增加了HART通讯功能，可进行HART智能变送器的参数配置和校准。FLUKE725为纯模拟信号版本，价格更具优势，适用于无需HART通讯的场景。
Q8：是否提供中文操作手册？
A：是的。FLUKE725随附CD-ROM包含中文用户手册，也可从Fluke中国官网下载PDF版本。
FLUKE725多功能过程校验仪将高精度测量、灵活的信号输出以及坚固便携的设计融为一体，为过程自动化领域的仪表维护与调试提供了可靠的工具支持。从简单的回路供电测量，到复杂的温度变送器线性化验证，再到压力系统的集成测试，FLUKE725均可胜任。结合Fluke全球服务网络与三年质保，用户可降低备件库存与校准成本，提升现场工作效率。如需进一步了解压力模块选型或获取报价，请联系Fluke授权经销商或访问官方网站，文章来源于多功能校验仪。
