FLUKE700HTH-1 液压测试软管
在高压液压仪表校验作业中，普通高压软管普遍存在加压容积膨胀大、接头渗水漏油、低温硬化开裂、需额外采购各式转接头等行业痛点，管路问题是造成 FLUKE700G高精度 数字压力表 高压检定数据漂移、现场校验返工的主要诱因之一。 FLUKE700HTH-1液压测试软管 作为 福禄克 700HTPK液压测试泵原厂标配连接管件，专为700系列高压液压校验系统研发，依托多层复合耐压结构与手拧自密封接头设计，从管路层面降低高压工况介质泄漏与体积形变误差，适配水、液......
产品描述
在高压液压仪表校验作业中，普通高压软管普遍存在加压容积膨胀大、接头渗水漏油、低温硬化开裂、需额外采购各式转接头等行业痛点，管路问题是造成FLUKE700G高精度数字压力表高压检定数据漂移、现场校验返工的主要诱因之一。FLUKE700HTH-1液压测试软管作为福禄克700HTPK液压测试泵原厂标配连接管件，专为700系列高压液压校验系统研发，依托多层复合耐压结构与手拧自密封接头设计，从管路层面降低高压工况介质泄漏与体积形变误差，适配水、液压油两类主流传压介质。FLUKE700HTH-1全规格出厂预装全套密封件与多规格NPT转接配件，广泛落地计量实验室、液压制造、石化特种设备校验等场景，下文从产品定位、结构原理、参数选型等多维度完整拆解产品信息。FLUKE 700HTH-1是福禄克专为高压液压校准场景设计的测试连接软管，是高压压力校准的专用配套连接配件，适配高压压力校准过程中标准设备与被测仪表的安全可靠连接。
核心定位与特性
它针对液压校准高压场景做专门设计，核心优势是耐高压、防渗漏、低膨胀，避免普通软管高压下膨胀泄漏、压力不稳影响校准精度，是福禄克700G、6270A等高压压力设备的标准配套软管。
核心技术参数
最大额定压力——70MPa（10000psi），可覆盖全系列福禄克高压压力产品
软管内径——1/8英寸（约3.2mm），兼顾压力稳定性和流量需求
接口规格——两端均为标准1/4 NPT内螺纹，直接适配绝大多数压力设备接口，无需额外转接头
软管长度——1米（3英尺），适配多数校准台和现场连接距离，长度适中方便操作
结构设计——多层钢丝缠绕加固+耐油橡胶内层，高压下膨胀量极小，压力稳定快
适配介质——兼容矿物油、合成液压油等常用液压介质，适配工业液压校准场景
典型适配场景
高压液压校准：连接高压标准表与被测液压压力表、压力变送器，完成校准测试
液压系统压力测试：工业液压设备、高压泵阀的现场压力测试，可靠耐高压
压力传感器生产校准：产线高压校准测试的连接管路，稳定性好使用寿命长
计量实验室高压校准配套：作为标准连接软管，满足合规校准的连接要求
选型注意事项
如果需要更长长度，福禄克还有700HTH-2（2米长度）型号可选，压力等级参数一致，仅长度不同
禁止超额定压力（70MPa）使用，超压会导致软管膨胀变形甚至破裂，引发安全风险
原装软管接口为标准1/4 NPT，若被测设备是其他接口规格，搭配对应转接头即可使用
产品简介（核心定位、适用行业、核心优势概述）
1.1产品核心定位
FLUKE700HTH-1液压测试软管是福禄克700HTPK液压测试泵原厂专用高压连接组件，主要用于高压液压校验系统中泵体、FLUKE700G系列压力表与被测仪表之间的介质连通，额定700bar（10000PSI）工作压力，既可原厂成套搭配700HTPK液压泵组成标准校验套装，也可单独采购适配市面同规格高压液压源，是高压比较法检定的配套基础管路配件。产品采用一体化软管+全套接头总成出货，无需零散采购密封与转接辅件。
1.2适配行业范围
产品落地五大细分领域：第三方CMA计量检测实验室、液压元器件制造产线、石油化工现场仪表校验、特种设备安全阀年检、工程机械液压系统检修。
1.3产品核心优势概述
采用尼龙+不锈钢编织+PTFE内衬复合材质，高压下容积形变控制优异；自密封接头支持徒手拧紧安装，无需生料带辅助密封；工作温区覆盖-30℃~+80℃，兼顾低温野外与高温车间工况；额定爆破压力高达2500bar，安全冗余充足；出厂配套多规格NPT转接、密封垫圈，一站式满足绝大多数仪表螺纹对接需求。产品核心功能与技术原理
2.1管路耐压与低膨胀原理
FLUKE700HTH-1采用分层复合管材结构，从内至外依次为PTFE耐腐内衬、不锈钢编织承压层、丁腈密封层、尼龙外层。PTFE隔绝油、水介质腐蚀，中间不锈钢编织网约束软管径向形变，大幅降低加压后管路容积膨胀，避免因软管膨大造成系统压力缓慢下降，解决高压保压时FLUKE700G读数漂移问题；外层尼龙提升耐磨抗弯折能力，降低现场磕碰破损概率。
2.2自密封接头密封原理

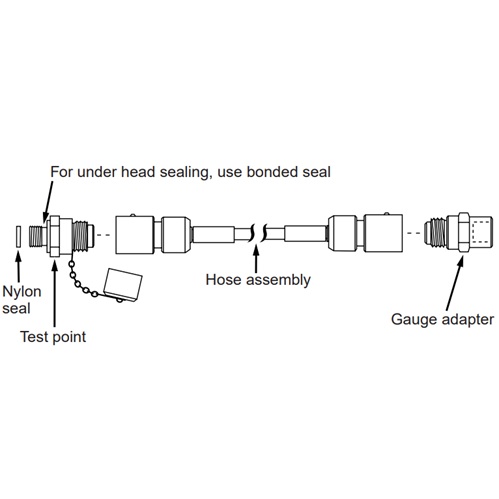

产品两端集成原厂自密封总成，搭配配套尼龙密封垫、组合密封垫圈，螺纹徒手拧紧即可实现端面密封，依靠垫圈形变封堵间隙，无需缠绕生料带、聚四氟胶带，规避生料带碎屑进入被测仪表腔体造成元件堵塞故障。两种密封件分工：尼龙密封用于泵端标准接口，组合密封适配非标外接液压源接口。
2.3介质适配技术逻辑
内衬PTFE材质理化特性稳定，兼容矿物液压油、洁净工业水两类常用传压介质，两种介质在管路内部不会发生溶胀腐蚀，满足700HTPK液压泵水介质/油介质双工况校验需求。
FLUKE700HTH-1液压测试软管
详细技术参数与出厂标配对照表
| 参数项目 | 原厂标称技术指标 | 适配场景补充说明 |
| 额定工作压力 | 700bar（10000PSI） | 适配700HTPK液压泵全量程造压，可覆盖绝大多数工业高压液压校验场景 |
| 最小爆破压力 | 2500bar（36200PSI） | 爆破压力为额定工作压力3.5倍以上，安全冗余充足，规避高压喷漏安全隐患 |
| 软管标准总长 | 1m（3.3ft） | 适配实验室固定工位、工业现场便携校验的通用布线长度，可通过转接头按需延伸 |
| 通径/外径规格 | 通径3.2mm/外径6.9mm | 兼顾高压通流效率与便携弯折性，适配狭小空间设备内部布线 |
| 最小允许弯折半径 | 60mm（2.36in） | 远超常规高压管弯折要求，可在液压阀组、紧凑工装内灵活布线，无弯折开裂风险 |
| 适用工作温度区间 | -30℃~+80℃（-22℉~176℉） | 覆盖北方冬季野外低温、炼化车间高温工况，低温不脆裂、高温不软化 |
| 主体复合材质 | PTFE耐腐内衬+不锈钢编织承压层+丁腈密封层+尼龙耐磨外层 | 分层结构兼顾耐腐、承压、密封、耐磨四大核心性能，适配油/水双介质 |
| 适配传压介质 | 洁净矿物液压油、工业清水 | 兼容700HTPK液压泵双工况校验需求，无介质溶胀腐蚀风险 |
FLUKE700HTH-1液压测试软管原厂出厂标配清单
（本表为产品一体化出货标配配件，无需额外零散采购，可直接对接700HTPK液压泵、FLUKE700G全系列压力表）表格
| 配件名称 | 规格型号 | 标配数量 | 核心使用用途 |
| 自密封软管总成 | FLUKE700HTH-11m标准款 | 1根 | 主体液压连接管路，实现泵体、标准表、被测仪表的介质连通 |

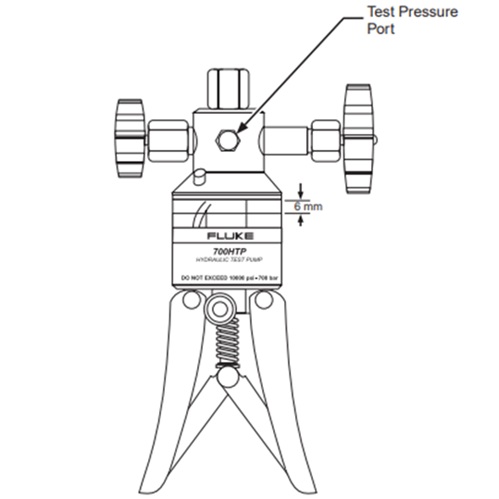

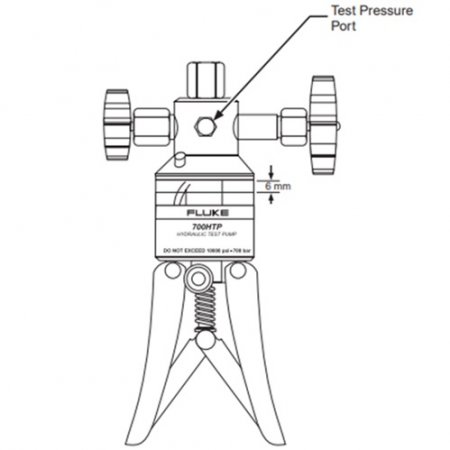

| 泵体测试点接头 | 1/4NPT外螺纹不锈钢接头 | 1只 | 专属对接700HTPK液压泵压力输出端口，免生料带自密封 |
| 压力表转接座 | 1/4NPT内螺纹表座 | 1只 | 无缝对接FLUKE700G全系列压力表，实现标准表快速安装 |
| 公对公延伸转接头 | 1/4NPT外螺纹转外螺纹 | 1只 | 用于管路长度延伸、多仪表并联校验的场景转接 |
| 小口径仪表转接头 | 1/4NPT外螺纹转1/8NPT外螺纹 | 1只 | 适配小口径被测仪表、微型液压阀的校验对接 |
| 组合密封垫圈 | 1/4NPT通用款 | 2片 | 用于非标液压源、外接工装的端面密封，适配非原厂接口 |
| 尼龙备用密封垫圈 | 1/4NPT标准款 | 4片 | 原厂标准端口密封备用件，现场老化渗漏可即时更换 |
产品核心优势（对比市面同类软管差异化亮点）
对比市面普通高压液压软管，FLUKE700HTH-1液压测试软管依托原厂配套设计，形成六大差异化实用优势：1. 低容积膨胀设计：不锈钢编织约束管壁，加压后形变远低于单层橡胶高压管，高压保压工况减少系统泄压漂移，提升FLUKE700G检定数据稳定性；
2. 全套接头一体化出货：市面软管多单管售卖，接头、密封需单独采购，本产品出厂配齐全规格NPT转接，降低零散采购错配成本；
3. 免生料自密封结构：徒手拧紧即可密封，减少现场缠生料带耗时，杜绝碎屑污染精密压力传感器；
4. 超高压安全冗余：额定700bar、爆破2500bar，爆破压力为工作压力3.5倍以上，远超常规液压管安全系数；
5. 超宽温域适配：-30℃低温不脆裂、80℃高温不软化，北方冬季野外、高温炼化车间均可稳定使用；
6. 原厂成套适配：精准匹配700HTPK液压泵螺纹规格，与FLUKE700G全系列压力表无缝对接，成套校验系统无螺纹错配问题。
产品适用场景
1. 实验室高压计量检定：搭配700HTPK+FLUKE700RG基准压力表，完成0~700bar变送器、指针压力表比较法检定，满足JJG875规程要求；2. 液压元件出厂耐压测试：液压阀、高压油缸产线下线校验，使用FLUKE700HTH-1连接工装与压力源，水/油双介质均可在线耐压试验；
3. 石化厂区仪表现场校验：炼化装置高压压力表、防爆变送器离线检定，便携泵搭配本软管就地造压检测；
4. 特种设备安全阀年检：高压安全阀液压离线校验，适配水介质打压工况，管路无渗漏保障校验精度；
5. 工程机械维修检测：液压泵、油缸现场故障测压，狭小空间依靠60mm最小弯折半径灵活布线。
操作与使用优势
1. 安装便捷省时：自密封结构，徒手拧动接头即可完成密封，单人30秒完成泵-表-工件三方管路对接，不用额外工具；2. 狭小空间适配：最小弯折半径仅60mm，设备紧凑狭小的阀组内部也可布线连接；
3. 备用密封充足：出厂附带多规格备用密封垫圈，现场出现密封老化可即时更换，不用临时外购配件；
4. 破损直观易排查：尼龙外层破损、鼓包即可直观判定报废，避免带伤升压发生喷漏安全隐患；
5. 双介质通用性：油、水两种传压介质通用，实验室用油、现场用水两套工况无需更换软管。
标准使用规范要点
严禁在管路承压＞200bar（3000PSI）时拆装接头；弯折半径不可小于60mm；外层出现割伤、鼓胀、硬化立即停止使用。售后保障与产品资质
7.1原厂质保政策
FLUKE700HTH-1原厂提供自采购起1年有限质保，质保覆盖原材料与工艺缺陷，人为磕碰、超压误用、化学腐蚀不在质保赔付范畴；全国福禄克售后网点（北京/上海/广州/深圳/成都等）可受理故障咨询与售后送检，全国统一客服400-810-3435。
7.2产品合规资质
产品承压参数符合液压管路GB/T3683国标与JJG875配套辅件技术规范，原厂出厂附带产品技术说明，可随同700HTPK、FLUKE700G整套纳入实验室设备台账，用于CMA资质备案。
7.3配件补给
全系列转接、密封配件可单独向福禄克各区域分公司采购，长期保障备品供给。
FLUKE700HTH-1液压测试软管
常见问题FAQ（移动端快速检索）
Q1：FLUKE700HTH-1液压测试软管只能搭配700HTPK液压泵使用吗？A：不是，标配多规格NPT转接头，可适配市面1/4NPT、1/8NPT接口各类高压液压源，搭配任意FLUKE700G系列压力表。Q2：能不能使用酒精、腐蚀性液压介质？A：仅限清水与常规矿物液压油，强酸、醇类腐蚀介质会破坏PTFE内衬，缩短使用寿命。Q3：环境零下35℃能不能正常使用？A：产品额定低温下限-30℃，低于该温度不建议高压作业，常温回温后再投入使用。Q4：软管外层轻微划痕还能继续承压吗？A：表层尼龙轻微划伤无鼓包可短期低压测试，出现鼓胀、内层裸露必须报废更换。Q5：一套标配配件够用多规格仪表对接吗？A：标配含1/4、1/8NPT公母转接，覆盖行业主流压力表螺纹，非常规非标螺纹可单独采购HPF系列特种接头。综合产品参数与落地应用来看，FLUKE700HTH-1液压测试软管凭借低膨胀复合管材、自密封免生料设计、全规格出厂配件三大核心特点，针对性解决高压液压校验管路渗漏、数据漂移、配件零散采购等行业痛点，FLUKE700HTH-1作为700HTPK与FLUKE700G成套系统关键配套管件，覆盖计量、液压制造、石化、特种设备多领域高压校验场景。依托福禄克全国售后网络与1年原厂质保，用户后期备品补给、故障咨询均可就近对接服务网点，从管路配套层面完善整套高压校验设备的稳定性，帮助企业降低校验返工与耗材采购成本，文章来源于压力校验仪。
