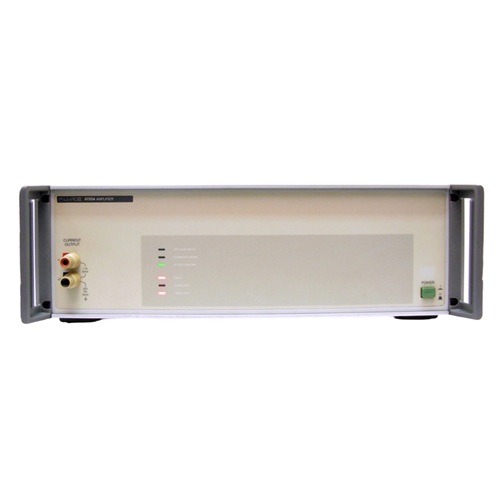

FLUKE5725A 放大器
FLUKE5725A放大器是 福禄克 专为高精度校准场景研发的配套功率放大设备，作为5700A/5720A系列校准器的核心扩展单元，精准解决校准过程中高压、大电流信号放大难题。设备依托福禄克成熟的模拟电路与工业设计技术，兼顾FLUKE5725A精度、稳定性与安全性，适配计量实验室、工业校准、电力检测等严苛场景，可输出最高1100V交流电压、11A电流，宽频响应覆盖40Hz-100kHz，以低失真、高负载特性，为各类精密校准提供可靠放大支持。FLUKE 5725A是福禄克推出的一款专......
产品描述
FLUKE5725A放大器是福禄克专为高精度校准场景研发的配套功率放大设备，作为5700A/5720A系列校准器的核心扩展单元，精准解决校准过程中高压、大电流信号放大难题。设备依托福禄克成熟的模拟电路与工业设计技术，兼顾FLUKE5725A精度、稳定性与安全性，适配计量实验室、工业校准、电力检测等严苛场景，可输出最高1100V交流电压、11A电流，宽频响应覆盖40Hz-100kHz，以低失真、高负载特性，为各类精密校准提供可靠放大支持。FLUKE 5725A是福禄克推出的一款专为多功能校准器设计的功率放大器，主要作用是扩展校准器的输出能力，提升校准效率。
核心功能与参数
它主要配合福禄克5700A/5720A系列高精度多功能校准器使用，核心提升包括：
扩展交流电压输出能力：750V电压下频率上限提升至100kHz，1100V电压下频率上限提升至30kHz
增强电流输出能力：将交直流电流的最大输出提升至±11A，满足大电流量程电流表的校准需求
提升负载能力：高于5kHz频率可提供最高70mA输出，低于5kHz可提供最高50mA输出，电容负载上限提升至1000pF
量程范围
交流电压：220V~1100V rms（40Hz~30kHz）；220V~750V rms（30kHz~100kHz）
直流电流：0A~±11A
交流电流：1A~11A rms（40Hz~10kHz）
使用优势
输出接线支持校准器前后接线柱直接输出，无需在操作过程中移动电缆，简化校准流程；若需要单点电流输出，可配置校准器让所有电流通过5725A接线柱输出，进一步提升操作效率。
产品简介
核心定位
FLUKE5725A放大器是一款专用受控功率放大器，核心定位为高精度校准系统扩展设备，专为福禄克5700A/5720A系列校准器配套设计，无需独立编程，由校准器全程联动控制，专注提供高压交流、直流电流、交流电流的功率放大，弥补基础校准器输出量程限制，构建完整的高精度校准链路。
适用行业
广泛应用于计量校准实验室、电力能源、工业制造、科研院所、仪器仪表检测等行业，适配高压仪表、大电流设备、精密传感器、工业自动化设备等校准场景。
核心优势
以高测量精度、宽频率覆盖、强负载适配、多重安全保护、联动便捷性为核心，兼顾工业级稳定性与长期可靠性，可在严苛环境下持续稳定输出，满足高精度校准对放大设备的严苛要求。
FLUKE5725A放大器
产品核心功能与技术原理
核心功能
1. 高压交流放大：扩展校准器交流电压输出，覆盖220V-1100V（40Hz-30kHz）、220V-750V（30kHz-100kHz）量程，适配高压仪表校准。
2. 大电流放大：支持直流0-11A、交流1-11A（40Hz-10kHz）电流输出，满足大电流传感器、电力设备校准需求。
3. 联动控制：与5700A/5720A校准器无缝联动，校准器直接控制输出量程、启停，无需额外操作。
4. 多重保护：具备过载、短路、线缆脱落、过温等保护功能，故障自动待机，保障设备与操作人员安全。
5. 宽频低失真：40Hz-100kHz频率范围内失真率极低，确保放大信号纯净，保障校准精度。
2. 大电流放大：支持直流0-11A、交流1-11A（40Hz-10kHz）电流输出，满足大电流传感器、电力设备校准需求。
3. 联动控制：与5700A/5720A校准器无缝联动，校准器直接控制输出量程、启停，无需额外操作。
4. 多重保护：具备过载、短路、线缆脱落、过温等保护功能，故障自动待机，保障设备与操作人员安全。
5. 宽频低失真：40Hz-100kHz频率范围内失真率极低，确保放大信号纯净，保障校准精度。
技术原理（通俗讲解）
FLUKE5725A放大器本质是一款精密受控功率放大单元，内部分为高压放大模块、电流放大模块、数字控制模块与电源模块四大核心部分：· 高压放大模块：采用精密运算放大电路+升压变压器组合设计，将校准器输出的2.2V-11V低压信号，精准放大100倍，输出高压信号，同时通过反馈电路实时校准，避免信号失真。
· 电流放大模块：采用跨导放大（电压转电流）设计，以-5倍增益将校准器低压信号转为大电流，搭配精密分流器实时监测电流，保障输出稳定。
· 数字控制模块：接收校准器指令，控制各模块启停、模式切换，同时监测温度、负载、线缆状态，触发保护机制。
· 电源模块：提供稳定高低压供电，具备过流、过压保护，适配全球供电电压，保障设备长期运行。
详细技术参数表
表格| 参数类别 | 技术指标 |
| 交流电压输出 | 220V-1100V（40Hz-30kHz）；220V-750V（30kHz-100kHz） |
| 直流电流输出 | 0-11A |
| 交流电流输出 | 1-11A（40Hz-10kHz） |
| 频率范围 | 电压：40Hz-100kHz；电流：40Hz-10kHz |
| 输出精度 | 电压：±（5ppm输出+500μV）；电流：±（330ppm输出+470nA） |
| 负载能力 | 电压：≤70mA（≥5kHz）、≤50mA（＜5kHz）；电流：≤3Ω |
| 失真度 | 电压：≤0.1%（10Hz-1MHz）；电流：≤0.05%（40Hz-10kHz） |
| 预热时间 | 最长30分钟（停机后预热时长为停机时长2倍） |
| 供电电压 | 100V/110V/220V/240V（±10%，47-63Hz） |
| 功率消耗 | 750VA |
| 尺寸（宽×深×高） | 43.2cm×63cm×13.3cm |
| 重量 | 32kg |
产品核心优势（差异化亮点）
1. 原厂联动适配：FLUKE5725A放大器与5700A/5720A校准器为原厂配套，无需额外调试，即插即用，避免兼容性问题，校准指令同步响应，提升工作效率。2. 宽频高压大电流覆盖：电压最高1100V、电流最高11A，频率覆盖40Hz-100kHz，适配多场景校准需求。
3. 低失真高精度输出：全频率范围失真率＜0.1%，精度达ppm级，放大信号纯净无杂波，保障校准数据溯源性与准确性。
4. 多重安全防护：内置过载、短路、过温、线缆脱落、过压保护，故障自动切换待机模式，避免设备损坏，保障操作安全。
5. 工业级稳定性：0℃-50℃宽温运行，防尘散热设计，30天清洁一次滤芯即可，适配实验室、工业车间等严苛环境。
6. 便捷操作与维护：面板指示灯直观显示工作模式/故障，支持本地与远程控制，模块化设计，故障可快速定位，降低维护成本。
产品适用场景
1. 计量校准实验室：高压电压表、大电流电流表、精密万用表、功率分析仪等仪器校准。2. 电力能源行业：互感器、继电器、高压开关、电力设备校准。
3. 工业制造领域：工业传感器、自动化控制模块、高压测试设备、电机控制器校准。
4. 科研院所：精密物理实验、高压/大电流模拟测试、科研仪器校准。
5. 仪器检测机构：第三方检测实验室、仪器维修校准中心的高压大电流校准需求。
操作与使用优势
1. 极简联动操作：FLUKE5725A放大器无需独立设置，5700A校准器直接控制输出，一键切换电压/电流模式，降低操作门槛。2. 直观状态显示：面板配备电压模式、电流模式、待机、故障、过载、线缆脱落指示灯，工作状态一目了然，快速排查问题。
3. 远程控制适配：支持IEEE-488、RS-232远程通信，可接入自动化校准系统，实现无人值守校准。
4. 灵活安装方式：支持台式堆叠、标准机柜安装，适配实验室布局，节省空间。
5. 低噪稳定运行：工作噪音低，散热效率高，长时间运行无过热，保障校准工作连续开展。
售后保障与产品资质
售后保障
1. 质保服务：FLUKE5725A放大器提供1年原厂质保，核心模块故障免费维修更换，90天配件质保。
2. 校准溯源：出厂校准数据可溯源至国际标准，支持每年专业校准，保障精度合规。
3. 全球服务：福禄克全球服务网络，国内多地技术中心，快速响应维修、技术支持需求。
4. 技术支持：提供产品安装、调试、操作培训，终身技术咨询服务。
2. 校准溯源：出厂校准数据可溯源至国际标准，支持每年专业校准，保障精度合规。
3. 全球服务：福禄克全球服务网络，国内多地技术中心，快速响应维修、技术支持需求。
4. 技术支持：提供产品安装、调试、操作培训，终身技术咨询服务。
产品资质
符合UL3111、EN61010、CSAC22.2No.1010、ANSI/ISAS82.01-1994安全标准，通过FCC、EN50081-1、EN50082-1电磁兼容认证，计量性能符合ISO17025实验室校准要求。常见问题FAQ
Q1：FLUKE5725A放大器适配哪些校准器？
A：仅适配福禄克5700A/5720A系列校准，原厂联动设计，即插即用。
Q2：FLUKE5725A放大器预热需要多久？
A：首次开机预热30分钟；停机后再次开机，预热时长为停机时长2倍（最长30分钟）。
Q3：设备FAULT灯亮，如何排查？
A：优先检查校准器与放大器连接线缆、供电；再排查负载是否过载/短路、散热滤芯是否堵塞，排查后重启，异常联系售后。
Q4：设备可长期满负载运行吗？
A：额定负载下可长期运行，建议每30天清洁散热滤芯，避免过热。
Q5：设备支持远程控制吗？
A：支持IEEE-488、RS-232远程通信，可接入自动化校准系统。
综上，FLUKE5725A放大器凭借原厂适配、高精度、宽量程、强防护等特性，成为高精度校准领域优选设备，适配计量、电力、工业、科研等场景。福禄克完善售后与严苛品控，让采购使用更安心，无论是实验室常规校准，还是工业严苛场景，FLUKE5725A均能稳定输出，助力校准工作高效开展，文章来源于多功能校验仪。
