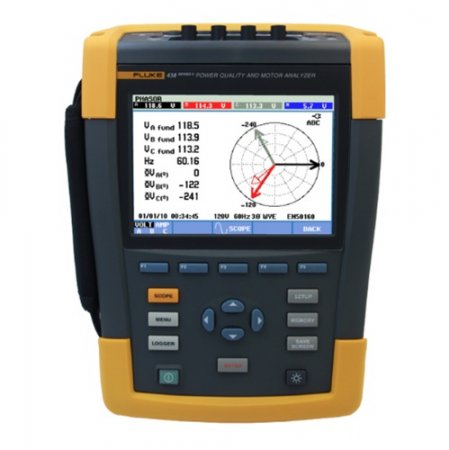

工业电机作为生产系统的核心动力设备，其运行效率、转矩输出与电能质量直接关系设备寿命与生产能耗。传统电机测试需加装机械传感器、停机拆解，不仅流程繁琐，还难以同步监测电气故障与机械性能衰减。Fluke438-II电机效率和电气性能综合测试仪打破传统测试局限，以无接触测量技术融合电能质量分析与电机性能检测，无需机械传感器即可同步获取转速、转矩、效率及谐波、不平衡度等核心参数。Fluke438-II兼顾便携式设计与工业级精度，可实时完成工频与变频驱动电机的全维度检测，为电机预防性维护、故障定位、能效优化提供一体化解决方案。

Fluke438-II无传感气隙磁场算法重构电机测试核心原理

Fluke438-II电机效率和电气性能综合测试仪采用气隙磁场感应+专用算法的无传感器测量原理，彻底告别传统测试的机械安装与停机操作。仪器通过采集三相电压与电流波形，实时解析电机内部气隙磁场的动态变化，以1秒/次的更新速率精准计算转矩、转速、机械功率与运行效率，全程无需粘贴转速传感器、加装转矩探头，非侵入式设计不会对电机运行造成任何干扰。该原理可稳定适配工频直连电机与VSI电压源型变频驱动电机，支持40–70Hz工作频率、2.5–20kHz载波频率的变频系统，覆盖工业主流变频控制场景。区别于空载测试的局限性，Fluke438-II可在电机带载运行状态下采集真实工况数据，测量结果更贴合实际运行状态，为性能评估提供可靠依据。

机电双维度同步测量核心参数与精度客观解析

Fluke438-II电机效率和电气性能综合测试仪实现电气性能+机械性能同步测量，单一仪器完成传统多台设备的检测任务，大幅简化现场测试流程。电气层面可精准测量电压、电流、有功功率、功率因数、谐波失真、三相不平衡度等参数，定位供电侧故障对电机运行的影响；机械层面直接输出转矩、转速、机械功率、效率四大核心指标，完整反映电机电能与机械能的转换效率。仪器的核心测量参数与精度均经过标准化标定，具体指标如下表所示：
表格

测量类别	测量参数	量程范围	分辨率	测量精度	适用条件
机械性能	机械功率	0.7kW–746kW/1–1000hp	0.1kW/0.1hp	±3%	功率＞30%额定值
机械性能	转矩	0–10000Nm/0–10000lb.ft	0.1Nm/0.1lb.ft	±5%	稳定工作温度
机械性能	转速	0–3600rpm	1rpm	±3%	额定工况运行
机械性能	运行效率	0–100%	0.1%	±3%	稳定带载状态
电气性能	NEMA不平衡度	0–100%	0.10%	±0.15%	三相供电系统
电气性能	谐波电压因数	0–0.20	0.01	±1.5%	符合NEMA标准

Fluke438-II的参数设计覆盖小型风机至大型工业泵机等多类型电机，精度指标满足工业现场检测与能效评估要求，在电机功率超30%额定值、稳定工作温度下，测量数据具备良好的重复性与可信度。

NEMA标准智能评级电机降额可视化分析应用

Fluke438-II电机效率和电气性能综合测试仪内置NEMA标准分析模块，可自动生成电机降额系数与负载动态曲线图，实现电机性能的量化评估。仪器采用四级彩色严重度评级系统，直观展示额定功率、功率因数、不平衡度、谐波等参数与标准限值的偏差，操作人员可快速判断电机运行状态是否达标。
在测试过程中，Fluke438-II实时更新NEMA降额数据，将每一组测量值标记在容差曲线图上，清晰呈现电机当前负载与降额系数的对应关系。若测量点接近运行系数阈值，仪器可提前预警性能衰减风险，提示操作人员开展电能质量优化、电机维护保养等调整工作。通过长期周期性测试，仪器可建立电机性能基准与趋势曲线，为维护投资决策、故障预判提供数据支撑，避免因电机降额运行引发的过热、过载、效率下降等问题。

电能质量深度融合PowerWave波形捕获故障根源

Fluke438-II电机效率和电气性能综合测试仪传承430系列II电能质量分析仪的核心技术，搭载PowerWave数据采集技术，可实现电机运行与供电质量的联合分析，从根源定位电机效率低下的诱因。仪器可自动识别电压暂降、暂升、瞬变、谐波失真、三相不平衡等电能质量问题，这类问题是导致电机额外发热、转矩脉动、效率衰减的主要原因。 该仪器支持200kS/s高速波形采样，在电压最高6kV工况下，可同步捕获全相位波形数据，自动瞬态模式无需预设参数，即可针对每个检测事件捕获100/120个周期波形（50/60Hz），完整还原发电机启动、UPS切换、变频启停等动态过程的电气变化。通过对比电气异常与机械性能波动的关联性，Fluke438-II可快速区分电机本体故障与供电系统故障，避免盲目拆机检修，大幅提升故障排查效率，降低非计划停机带来的生产损失。

无线协同与工业安全现场作业全适配设计

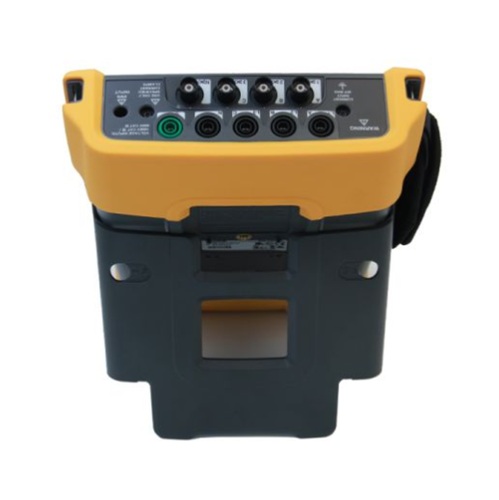

Fluke438-II电机效率和电气性能综合测试仪兼顾数据智能化管理与工业级安全防护，全面适配现场复杂作业环境。安全层面，仪器进线口满足600VCATIV/1000VCATIII安全等级，可直接接入高压工业配电系统，防护设计符合现场操作安全规范，保障操作人员人身安全。
无线功能方面，Fluke438-II支持FlukeConnect无线系统，可通过WiFi将测量数据同步至手机APP与PowerLog430-II桌面软件，实现本地查看、远程共享、数据归档一站式管理。无线传输功能可消除人工记录的误差，支持ShareLive视频通话实时共享数据，便于远程专家指导诊断；数据可关联设备资产档案，形成完整的维护履历，为预防性维护提供可追溯依据。仪器配备大容量双锂电池，最长续航可达16小时，搭配便携式软包与滚轮硬质手提箱，满足野外、车间、变电站等多场景移动作业需求，配件体系完善，柔性电流探头、GPS同步模块等可选配件可进一步拓展测试能力。

Fluke438-II电机效率和电气性能综合测试仪以无传感器气隙磁场算法为核心，融合机电同步测量、NEMA标准智能分析、电能质量深度检测与无线协同管理，构建工业电机全周期测试解决方案。Fluke438-II无需机械改装、无需停机作业，精准输出转矩、转速、效率等核心参数，同时定位供电侧故障隐患，兼顾测试精度与操作便捷性。仪器的工业级安全设计、长效续航与智能数据管理，使其成为电机运维、能效检测、故障诊断的理想工具，可有效提升设备运行稳定性，降低能耗与维护成本，适配现代工业智能化运维的核心需求，文章来源于电能质量分析仪。
