现代工业生产、新能源并网、公共电网运维及数据中心供电场景中，电压畸变、瞬变冲击、谐波超标、三相不平衡等电能质量问题，会直接引发设备故障、能耗上升、继电保护误动等隐患。传统检测设备存在配置繁琐、采样精度不足、瞬变信号捕获能力薄弱、数据管理繁琐等问题，难以满足现场高效检测需求。FLUKE1775三相电能质量分析仪依托同步采样测试原理、高速瞬变捕获机制与全参数测量架构，结合标准化测量精度与专业分析软件，形成完整的电能质量检测体系，可稳定适配多场景现场检测，为配电系统故障排查、合规检测、能耗优化提供可靠的数据支撑与技术保障。

FLUKE1775三相电能质量分析仪核心测试原理与测量架构

FLUKE1775三相电能质量分析仪采用多通道同步采样作为核心测试原理，通过4路电压输入与4路电流输入的并行采集架构，实现三相线与零线信号的同步捕获。设备在50/60Hz工频工况下以80kS/s速率完成24位同步采样，保障电压、电流、功率参数的采集一致性，避免通道间相位偏差带来的测量误差。FLUKE1775采用半周波RMS计算机制，针对电压、电流信号完成20ms@50Hz、16.7ms@60Hz的快速有效值运算，可实时捕捉骤降、骤升、浪涌等短时异常事件。 在谐波测试层面，FLUKE1775遵循IEC61000-4-7标准，采用分组谐波、子组谐波与单次谐波窗口结合的分析方式，完成0-100次谐波与间谐波的量化计算，同时覆盖2kHz-30kHz超谐波检测频段。设备搭载测量连接自动校正功能，通过内部算法校验接线相位与传感器匹配度，降低现场接线误差，保障初次使用人员也能完成规范测量。FLUKE1775支持单相、分相、三相星形、三相三角形等多种配电拓扑适配，通过算法匹配不同接线模式的测量逻辑，覆盖主流配电系统的检测需求。

FLUKE1775关键性能参数与测量精度客观分析

FLUKE1775三相电能质量分析仪的硬件参数与测量精度，直接决定现场检测的可靠性，以下为核心性能参数汇总：
表格

性能类别	核心参数指标	测量精度
安全测量等级	CATIII1000V/CATIV600V	符合IEC61010-2-030标准
电压测量范围	50V-1000V（星形）、100V-1000V（三角形）	±(0.04%读数+0.004%满量程)
基波采样率	50/60Hz下80kS/s	24位同步采样
瞬变采样率	1MS/s	14位同步采样，±8kV测量范围
电流测量范围	1A-1500A（柔性线圈）	±(1%读数+0.02%满量程)
谐波分析能力	0-100次谐波，2kHz-30kHz超谐波	电压谐波≥1%标称电压：±2.5%读数
数据存储	8GB内置内存，支持microSD扩展	可存储8周长时监测数据
工作电源	被测电路直接供电，75分钟锂电池续航	功耗最大40VA

FLUKE1775三相电能质量分析仪的电压测量精度达到IEC61000-4-30A类标准，在100V-690V标称电压范围内保持稳定测量表现。电流测量搭配i17XX-FLEX1500柔性线圈时，可覆盖1A-1500A量程，满足低压配电系统大电流检测需求。频率测量分辨率达0.001Hz，精度±0.01Hz，可精准监测电网频率波动，适配新能源并网与电网运维场景的高精度检测要求。FLUKE1775的相位测量精度达±0.28°，保障功率、功率因数等参数的计算准确性，为能耗分析提供可靠数据基础。

FLUKE1775高速电压瞬变捕获与谐波分析能力详解

电压瞬变是损伤设备绝缘、引发系统故障的重要因素，FLUKE1775三相电能质量分析仪搭载1MS/s高速采样模块，针对瞬变信号采用DC-1MHz带宽设计，支持可调触发电平与1.5kHz以上高频分量触发，可完整捕获±8kV范围内的脉冲瞬变与振荡瞬变信号。设备在瞬变触发后可记录25000点波形数据，完整还原瞬变发生过程、幅值与持续时间，为故障溯源与防护方案制定提供依据。
谐波治理是电能质量管控的核心环节，FLUKE1775可完成0-100次整数谐波、间谐波的量化分析，同时覆盖2kHz-9kHz（200Hz窗口）、9kHz-30kHz（2kHz窗口）超谐波检测，全面覆盖非线性负载产生的谐波频段。设备基于50次谐波计算电压、电流总谐波失真（THD），测量精度符合IEEE519短时谐波检测要求，可将实测数据与标准限值比对，快速判断谐波超标情况。FLUKE1775支持单次谐波趋势查看，可跟踪负载变化下谐波波动规律，为滤波装置选型与无功补偿方案优化提供数据支撑。

FLUKE1775数据采集存储与时间同步系统适配性

FLUKE1775三相电能质量分析仪具备自动化数据采集能力，默认可自动获取500余项电能质量参数，搭配设置向导可快速完成监测参数筛选，无需繁复配置即可启动测量。设备内置8GB内存，支持microSD卡扩展，典型情况下可存储10组为期8周、间隔1分钟且包含100个异常事件的监测数据，满足工业现场、新能源场站长时无人值守监测需求。
时间同步精度直接影响故障溯源的准确性，FLUKE1775配备三重时间校准方案：内置时钟精度3ppm（每日误差0.26s）、NTP网络时间同步误差＜0.1s、GPS时间同步误差＜1ms。设备通过MCX接口连接GNSS天线，可实现户外监测点位的精准时间对齐，便于多节点数据比对与故障发生时间定位。FLUKE1775支持1s-30分钟可调趋势间隔，兼顾短时故障排查与长时能耗监测，用户可根据场景灵活设置，平衡数据量与监测时长。

FLUKE1775配套分析软件与标准化报告生成体系

FLUKE1775三相电能质量分析仪标配FlukeEnergyAnalyzePlus专业软件，形成“现场采集-远程分析-报告输出”的完整工作流。软件支持U盘、WiFi、以太网、USB-C等多种数据传输方式，可在测量进行中实时下载、查看数据，无需等待监测周期结束，大幅提升现场排查效率。
软件具备标准化报告生成功能，可一键输出符合EN50160、IEEE519、GB/T、G5/5等行业标准的检测报告，同时支持PQDIF、NeQual、CSV等格式导出，兼容第三方分析软件。FLUKE1775搭配软件可实现谐波限值比对、能耗损耗分析、历史数据对比等高级功能，将实测数据与标准规范、历史运行数据联动，全面评估配电系统运行状态。软件操作流程简洁，无需专业培训即可上手，降低现场人员数据分析门槛。

FLUKE1775现场应用设计与安全防护配置说明

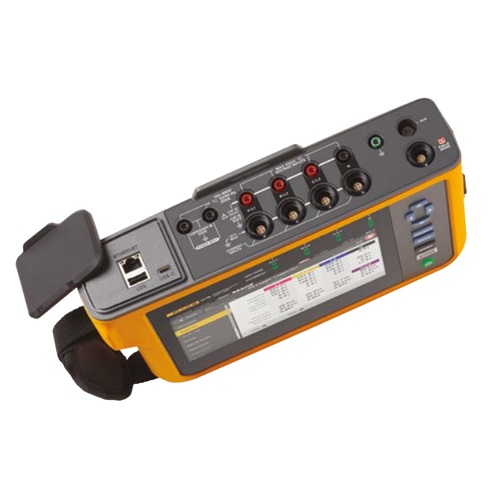

FLUKE1775三相电能质量分析仪针对现场复杂环境优化设计，机身尺寸28.0cm×19.0cm×6.2cm，重量2.1kg，集成手提带与悬挂套件，可手持操作或固定在机柜内完成监测。设备支持直接由被测电路供电，无需寻找电源插座或铺设延长线，搭配75分钟锂电池续航，适配无固定电源的户外、车间、地下室等场景。 安全防护层面，FLUKE1775达到CATIV600V、CATIII1000V测量等级，符合IEC61010-1污染等级2要求，可在用户进户线等高危点位安全使用。设备工作温度范围-10℃至50℃，IP50防护等级，适应多场景环境工况。接口配置方面，FLUKE1775配备1G以太网、USB-A、USB-C、WiFi/BLE模块，兼顾有线稳定传输与无线便捷传输需求，满足现场多样化数据传输场景。

FLUKE1775三相电能质量分析仪以同步采样测试原理为核心，融合高速瞬变捕获、全频段谐波分析、自动化数据采集与专业软件分析能力，搭配标准化测量精度与现场适配设计，形成完整的电能质量检测解决方案。设备在参数配置、测量精度、数据管理、现场操作等方面均贴合实际检测需求，可稳定服务于工业制造、新能源并网、公共电网、商业配电等场景。FLUKE1775通过精准测量与可靠性能，帮助用户快速定位电能质量隐患、完成合规检测、优化能耗管控，持续为配电系统安全、稳定、高效运行提供专业技术支撑，文章来源于电能质量分析仪。
