在工业配电、变频驱动、UPS系统及储能电池运维场景中，谐波干扰、浪涌冲击、三相不平衡等电能质量问题，会直接引发设备发热、跳闸、寿命衰减等故障。Fluke345手持谐波钳形表整合钳形电流表、电能质量分析仪与数据记录仪的核心能力，依托霍尔效应传感技术实现非介入式交直流大电流测量，搭配低通滤波与谐波分析模块，可在高噪声工况下保持测量稳定。Fluke345满足CATIV600V安全等级，支持浪涌捕获、长时数据记录与三相电能测试，适配从设备调试到故障排查的全流程需求。本文结合官方技术指标，全面解析Fluke345手持谐波钳形表的参数、原理、功能与运维方法，为电气技术人员提供完整使用参考。

Fluke345手持谐波钳形表核心技术参数总览

Fluke345手持谐波钳形表的参数设计围绕工业电能质量检测需求展开，覆盖电气测量、安全防护、环境适配、机械结构等维度，所有指标均符合IEC国际标准，可在复杂工业环境中稳定工作。为直观呈现设备性能，以下为Fluke345手持谐波钳形表的核心技术参数汇总：
表格

参数类别	具体指标	性能说明
电流测量	AC0-1400A，DC0-2000A；自动量程40A/400A/2000A	非介入式测流，覆盖大电流工业场景
电压测量	0-825V交直流，自动量程4V/40V/400V/750V	适配低压配电系统全量程测试
谐波测量	最高30次谐波，15Hz-1kHz；THD分辨率0.1%	精准定位谐波畸变与频谱分布
浪涌捕获	捕获时间1s-300s，采样率15.625kHz	捕捉设备启动与故障浪涌电流
安全等级	600VCATIV，双重绝缘，IP40防护	可用于配电进线口等高风险位置
显示与供电	320×240彩色LCD，6节AA电池，续航＞10h	高亮背光，户外与昏暗环境可视
数据记录	三分区存储，最长记录195天，USB导出	长期监测间歇性故障与趋势变化
机械规格	钳口开度60mm，尺寸300×98×52mm，重820g	适配大直径电缆，手持便携

Fluke345手持谐波钳形表的测量精度经过严谨标定，直流电流精度可达±1.5%读数±5字，交流功率测量精度控制在±2.5%读数±5字，温度系数≤±0.15%/℃，可在0-50℃工作环境中保持数据稳定。仪器支持真有效值测量，兼容畸变波形测试，低通滤波器可滤除高频噪声，进一步提升复杂负载下的测量可靠性。

Fluke345手持谐波钳形表测试原理深度解析

Fluke345手持式谐波钳形表的测试体系融合霍尔传感、真有效值计算、快速傅里叶变换（FFT）、高速采样等技术，形成非介入测流—信号调理—参数计算—分析记录的完整流程，既保障测量安全性，又实现电能质量全维度分析。 霍尔效应非介入电流测量是Fluke345手持谐波钳形表的核心基础。仪器钳口内置高导磁磁芯与霍尔传感器，当被测导线穿过钳口时，导线电流产生的磁场被集中传导至霍尔元件，霍尔元件在恒定激励电流作用下输出与磁场强度线性相关的电压信号，该信号与被测电流数值呈对应关系，实现不断电、不拆线的电流检测。磁路优化设计可减少磁场泄漏，配合屏蔽结构降低电磁干扰，让Fluke345在变频器、伺服系统等高噪声场景中仍能稳定采集信号。
真有效值测量原理保障畸变波形下的测量准确性。Fluke345手持谐波钳形表采用真有效值检测算法，对交流+直流混合信号、方波、锯齿波等非正弦波形进行平方—积分—开方运算，消除波形畸变带来的测量误差，同时内置低通滤波器，滤除高频干扰信号，确保电压、电流、功率参数的测量精度。该原理让仪器可适配变频电机、电子整流设备等非线性负载的测试需求，区别于普通平均值响应钳表的应用局限。
谐波分析基于快速傅里叶变换（FFT）算法实现。Fluke345手持谐波钳形表对采集的电压、电流信号进行FFT运算，将时域波形分解为不同频率、幅值的谐波分量，可计算2-30次谐波含量与总谐波畸变率（THD），以数字与图形两种形式呈现频谱分布。通过谐波分析可精准识别谐波源，判断谐波对变压器、电缆、精密控制器的影响，为谐波治理提供数据支撑。
浪涌电流捕获依托高速采样机制实现。Fluke345手持谐波钳形表以15.625kHz的采样率，在1s-300s可调时间窗口内捕捉设备启动、断电、故障时的浪涌电流，记录电流峰值与变化趋势，帮助技术人员分析电路跳闸、设备损坏的诱因。数据记录原理则基于内置存储分区，按1秒至15分钟可调平均周期存储电压、电流、功率、谐波等参数，最长可连续记录195天，通过USB接口将数据导出至配套软件，生成波形图、趋势曲线与检测报告。

Fluke345手持谐波钳形表核心功能与行业应用

Fluke345手持谐波钳形表凭借多功能融合特性，广泛应用于工业自动化、数据中心、新能源、建筑配电等领域，针对性解决各类电能质量检测痛点。
在变频电机与UPS系统调试中，Fluke345手持谐波钳形表可同步测量输入输出电流、电压、功率与谐波含量，判断变频器整流逆变环节的工作状态，检测UPS逆变输出的波形畸变率，避免谐波导致的电机发热、效率下降问题。仪器的三相平衡负载功能，可快速计算三相功率与不平衡度，保障多电机驱动系统的稳定运行。
浪涌电流捕获功能适用于设备故障排查场景。工业风机、水泵、压缩机启动时的浪涌电流易引发断路器跳闸，Fluke345手持谐波钳形表可捕捉启动全过程的电流变化，确定浪涌峰值与持续时间，帮助技术人员调整保护参数、优化启动方式。数据中心UPS、服务器电源的间歇性故障，可通过Fluke345的长时记录功能监测，捕捉电压波动、电流突变等异常数据，定位隐性故障点。

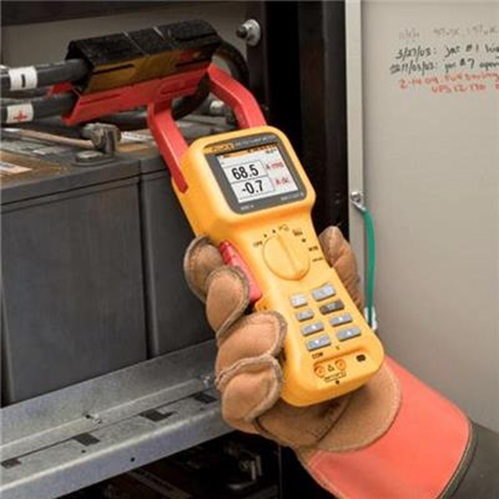

电池与直流系统检测是Fluke345手持谐波钳形表的特色应用。仪器可直接测量直流系统的纹波系数，判断蓄电池、直流电源的输出稳定性，避免纹波过大导致的电池老化、设备误动作。在新能源储能系统、通信基站直流供电场景中，Fluke345可非介入测量充放电电流，记录能耗数据，评估电池健康状态与充放电效率。
建筑配电与商业用电场景中，Fluke345手持谐波钳形表可检测LED照明、空调集群、办公电子设备产生的谐波，分析配电回路的负载率与功率因数，为节能改造与电容补偿方案提供数据。CATIV600V的安全等级，让仪器可直接在配电房进线口测试，提升高压侧检测的安全性。

Fluke345手持谐波钳形表操作规范与维护保养

规范操作与定期维护是延长Fluke345手持谐波钳形表使用寿命、保持测量精度的关键，所有操作均遵循官方安全与使用标准。
基础操作流程简洁清晰，开机后通过功能按键切换电流、电压、谐波、浪涌、记录模式，测量电流时张开钳口套住单根导线，确保钳口闭合紧密无异物；直流测量可自动清零抵消环境磁场干扰；数据记录时设置平均周期与存储分区，启动后自动采集数据；浪涌模式下选择捕获时间，仪器自动触发并保存浪涌波形。测试完成后通过USB接口连接电脑，使用配套PowerLog软件导出数据、生成分析报告。 维护保养方面，清洁Fluke345手持谐波钳形表时需移除输入信号，使用沾有异丙醇的软布擦拭外壳与钳口，禁止使用研磨剂或溶剂，避免损伤绝缘层与显示屏。钳口磁芯需保持清洁无锈蚀，防止影响磁场传导。电池电量不足时及时更换6节AA碱性电池，长期不使用时取出电池，避免漏液损坏内部电路。仪器存储环境需干燥通风，温度控制在-20℃-60℃，避免剧烈震动与挤压。
固件升级可通过官方升级工具完成，连接USB接口后运行升级程序，优化仪器算法与功能，提升测量稳定性。故障维修需交由福禄克授权服务中心处理，禁止自行拆解机身，防止破坏绝缘结构与内部校准参数。

Fluke345手持谐波钳形表以霍尔传感、真有效值测量、FFT谐波分析为核心技术，整合大电流测流、浪涌捕获、长时数据记录、三相电能测试等功能，构建了安全、精准、高效的电能质量检测方案。仪器的高安全等级、宽量程测量、强抗干扰能力，适配工业、数据中心、新能源等多场景需求，有效解决谐波、浪涌、不平衡等电能质量问题。规范的操作与维护可让Fluke345手持谐波钳形表长期保持稳定性能，为电气设备调试、故障排查、节能运维提供可靠的数据支撑，成为电气技术人员处理复杂电能质量问题的专业工具。
