Fluke1630-2FC 接地环路电阻钳形表
在电气设备运维、建筑防雷工程、通信基站建设等领域，接地系统的安全性能直接关系到设备稳定运行与人员人身防护，而接地环路电阻和交流漏电流的精准测量是评估接地系统有效性的核心环节。Fluke1630-2FC接地环路电阻钳形表作为 福禄克 推出的专业级手持检测设备，凭借无辅助接地棒测量、无线数据传输、智能抗干扰等核心优势，成为工程技术人员的得力工具。该设备无需断开接地回路即可完成测量，适配建筑物内部、电缆塔等复杂场景，其便捷的......
产品描述
在电气设备运维、建筑防雷工程、通信基站建设等领域，接地系统的安全性能直接关系到设备稳定运行与人员人身防护，而接地环路电阻和交流漏电流的精准测量是评估接地系统有效性的核心环节。Fluke1630-2FC接地环路电阻钳形表作为福禄克推出的专业级手持检测设备，凭借无辅助接地棒测量、无线数据传输、智能抗干扰等核心优势，成为工程技术人员的得力工具。该设备无需断开接地回路即可完成测量，适配建筑物内部、电缆塔等复杂场景，其便捷的操作设计与可靠的性能表现，为接地系统检测提供了高效标准化的解决方案，彻底改变了传统测试流程繁琐、场景受限的现状。Fluke1630-2FC接地环路电阻钳形表是一款由福禄克（Fluke）公司生产的高性能测试仪器，专为快速、安全地测量接地回路电阻而设计。它采用无辅助极测量法，无需断开接地系统或安装辅助接地极，特别适用于建筑物内部、电缆塔等难以接触土壤的狭小空间。
表格
该设备还具备噪声指示功能，当接地棒中电流大于3A时，显示屏会显示“NOISE”并发出蜂鸣声，提示测量无效；支持时间戳功能，可为每条测量记录标记日期和时间，便于数据追溯与分析。
（一）接地环路电阻测量原理
Fluke1630-2FC接地环路电阻钳形表采用无辅助接地棒测量法，核心基于电磁感应与欧姆定律的结合。设备内置双钳口结构，一侧钳口感应产生已知固定电压并施加到被测接地系统，另一侧钳口精准测量系统中的感应电流，通过欧姆定律（R=U/I）自动计算接地环路电阻值。这种测量方式无需在土壤中安装辅助接地棒，也不必断开被测接地回路，避免了传统电位降测试法中寻找合适接地位置、布置辅助电极的繁琐流程，尤其适用于建筑物内部、电缆塔、狭窄空间等无法接触土壤或不便布置辅助极的场景。

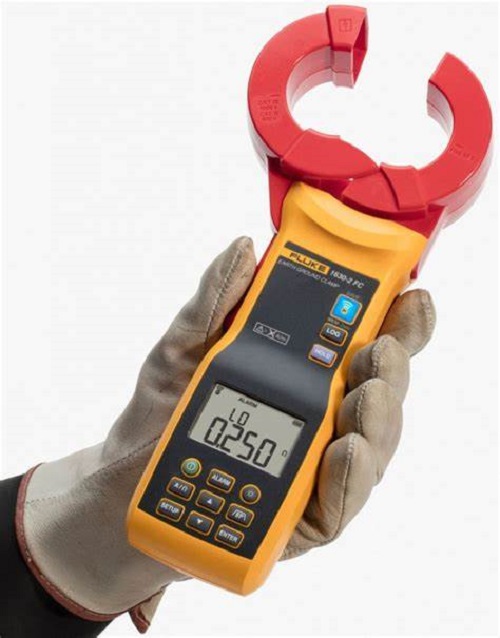

Fluke1630-2 FC接地环路电阻钳形表
在多点接地系统中，所有接地通路的净电阻相对于任意单通路（被测通路）而言极低，近乎为零，因此Fluke1630-2FC接地环路电阻钳形表能够精准隔离其他并联回路的干扰，仅针对与接地系统并联的独立接地棒电阻进行测量，确保测量结果的准确性。测量时，需将Fluke1630-2FC接地环路电阻钳形表的钳口准确夹在待测接地电极或接地棒上，确保钳口与导线垂直且处于定位标记之间，以获得最佳测量效果。若接地系统为非并联结构或开路状态，设备测量的则为接地环路的整体电阻，同样能为系统排障提供关键数据支持。
（二）交流漏电流测量原理
交流漏电流测量基于电磁感应原理，Fluke1630-2FC接地环路电阻钳形表内部集成由金属芯和线圈绕组组成的环形电流互感器。当钳表夹住被测导体时，电流互感器会感应导体中电流产生的磁场或流入导体的电流矢量和，并产生与流入导体电流成比例的感应电流，再通过内部电路转换为可读取的漏电流值。
该测量模式支持多种电路类型，包括单相双线电路、三相三线电路等，测量时仅需将一根电线穿过钳口即可完成检测，操作简便高效。Fluke1630-2FC接地环路电阻钳形表具备滤波器功能，开启后可将漏电流测量频率范围限定在40Hz至70Hz，有效隔离50/60Hz工频干扰及其谐波，确保在工业厂房、变电站等电磁环境复杂的场景中，漏电流测量结果不受干扰。对于不同量程的漏电流，设备自动匹配相应分辨率，从1μA到10mA不等，确保微量漏电流和大额漏电流均能精准捕捉。
（三）无线数据传输原理
Fluke1630-2FC接地环路电阻钳形表的无线功能基于低功率802.15.4无线电技术，通过FlukeConnect无线系统实现与智能手机或平板电脑的无线连接。该技术不会干扰仪表测量，设备与移动设备之间通过蓝牙建立连接后，移动设备上的FlukeConnect应用程序可实时显示接地电阻测量值、漏电流值等数据。
用户可将测量值、来自手机的GPS位置信息和现场图像一起保存在FlukeConnectCloud云存储中，实现数据的实时共享与团队协作。无线电频率范围为2412MHz至2462MHz，输出功率<10mW，符合国际电磁兼容性标准，不会对周围设备造成干扰。这种无线数据传输方式，无需通过U盘、数据线等物理介质传输数据，大幅提升了工作效率，尤其适用于多人协作的大型检测项目。
Fluke1630-2FC接地环路电阻钳形表的核心优势体现在功能集成度、测量精度、操作便捷性和数据管理四个方面。功能集成度方面，设备覆盖接地环路电阻测量、交流漏电流测量、无线数据传输等多种需求，无需额外搭配其他设备，实现“一机多用”，适配电力、建筑、通信等多个行业的测试需求。
测量精度方面，设备采用先进的电磁感应技术和带通滤波器设计，能够有效规避电磁干扰，接地环路电阻测量精度达±（读数的1.5%+固定偏差），漏电流测量精度达±（读数的2.0%+固定偏差），确保测量数据的可靠性。操作便捷性方面，设备采用扳机锁+扳机的钳口控制设计，打开钳口只需同时按下钳口扳机锁和扳机，即使戴着手套也能轻松操作。显示屏支持背照灯功能，在昏暗环境中也能清晰查看测量结果，每一次测试时都会提示相关操作要点，降低操作门槛。
数据管理方面，设备支持32760个测量值存储，每个记录带有时间戳和ID编号，便于数据追溯。通过FlukeConnect无线系统，可实现测量数据的实时共享与云存储，避免了手动记录数据的繁琐流程和错误风险。此外，设备的警报阈值功能，可帮助技术人员快速识别不合格测量点，提升批量检测效率。
（二）典型应用场景
在通信基站接地测试中，Fluke1630-2FC接地环路电阻钳形表的无辅助极测量技术可快速验证接地环路电阻。基站接地系统多为多点接地结构，传统测试需断开接地网络，操作复杂且影响施工进度。使用Fluke1630-2FC接地环路电阻钳形表后，技术人员无需断开任何连接，仅需将钳表夹住接地汇流排或单个接地电极，即可测量独立接地电阻，避免了传统测试对施工的干扰。设备的防护等级达到IP30（钳口闭合状态），能够抵御户外灰尘侵袭，工作温度范围为-10℃至+50℃，适配不同气候条件下的测试需求。
建筑防雷接地验收中，Fluke1630-2FC接地环路电阻钳形表的场景适配能力尤为突出。高层建筑、商业综合体的防雷接地电极分布广泛，传统验收方法需布置辅助接地棒，操作繁琐且易破坏地面结构。使用Fluke1630-2FC接地环路电阻钳形表后，技术人员采用无辅助极测量法，将钳表夹住每个接地电极的连接电缆，无需布置辅助接地棒，即可完成接地环路电阻测量。对于地下室、设备机房等无法接触土壤的区域，无需破坏地面或墙体结构，即可快速获得测量结果。测试数据可通过FlukeConnect应用程序无线导出，直接用于验收报告编制，大幅提升工作效率。

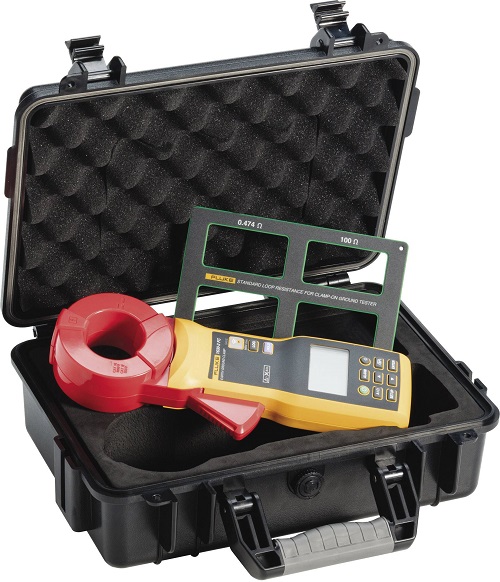

Fluke1630-2 FC接地环路电阻钳形表
工业设备运维中，Fluke1630-2FC接地环路电阻钳形表的双重测量功能可满足多样化需求。对于变频器、电机等非线性负载设备，其交流漏电流测量功能可精准捕捉漏电流信号，滤波器开启后频率范围限定在40Hz至70Hz，有效滤除谐波干扰。技术人员可通过设置记录间隔时间，实现设备运行过程中的漏电流连续监测，及时发现潜在隐患。对于厂区接地网络，设备的接地环路电阻测量量程覆盖0.025Ω至1500Ω，不同量程下精度表现稳定，能够准确评估接地系统的整体性能。
Fluke1630-2FC接地环路电阻钳形表凭借无辅助极测量技术、智能抗干扰设计、无线数据传输和高效数据管理功能，在接地系统检测领域展现出显著优势。其覆盖广泛的测量范围、稳定的测量精度与强大的环境适应性，确保了在复杂环境中的可靠表现；无线数据传输功能实现了测量数据的实时共享与云存储，提升了团队协作效率；便捷的操作设计与警报阈值功能，降低了使用门槛，提升了检测效率。无论是通信基站的施工检测、高层建筑的防雷验收，还是工业设备的日常运维，Fluke1630-2FC接地环路电阻钳形表都能凭借其可靠的性能和实用的功能，帮助技术人员快速解决问题，提升工作效率。该设备的出现不仅解决了传统接地测试操作繁琐、场景受限、数据管理困难的痛点，还推动了接地检测行业的高效化、标准化发展。对于追求精准、便捷、安全检测的用户而言，Fluke1630-2FC接地环路电阻钳形表无疑是一款值得信赖的专业设备，将持续为各类接地系统测试场景提供稳定支持，助力相关行业的安全运营和发展。
主要特性与技术参数
测量原理：利用内置双钳口感应电压并测量接地回路中的电流，自动计算接地回路电阻，实现非侵入式测量。
测量范围：
接地回路电阻：0.025Ω至1500Ω。
接地漏电流：0.2mA至1000mA。
交流电流：0.2A至30A。
精度：在电阻测量范围内，精度为±(1.5%至20.00%读数+0.02Ω至10Ω)，具体取决于量程。
钳口尺寸：约35mm，可轻松夹住各种接地极或等电位母线。
数据记录：内存可存储多达32,760个测量值，并支持按时间间隔自动记录。
无线连接：支持FlukeConnect®无线系统（非所有地区提供），可通过智能手机或平板电脑应用程序无线传输测量值、GPS位置和图像至云端，并与团队共享。
其他功能：具备带通滤波器以滤除交流噪音、用户自定义HI/LO警报、显示保持、连续测试模式及声音警报。
耐用性：采用重型钳口设计，适用于工业环境等恶劣条件。
电源：使用4节AA电池，电池寿命在接地电阻测量模式下（关闭背光和射频）可达8小时以上。
安全等级：最大接地电压1000V，防护等级IP30（钳口合上时）。
适用场景
该仪器广泛应用于电力、通信、工业设施的预防性维护和故障排查，能有效提升测试效率并降低安全风险。
核心技术参数解析
Fluke1630-2FC接地环路电阻钳形表的技术参数覆盖测量范围、精度、环境适应性等多个关键维度，每个参数均经过精准调校，确保设备在不同场景下的稳定可靠运行。以下为详细参数表格，所有数据均基于标准测试环境（温度23℃±5℃，湿度非冷凝）：表格
| 参数类别 | 具体指标 | 详细说明 |
| 核心测量功能 | 接地环路电阻测量 | 量程0.025Ω至1500Ω，测量频率3.333kHz |
| 交流漏电流测量 | 量程0.200mA至39.99A，真有效值测量，波峰系数CF≤3 | |
| 接地环路电阻精度 | 0.025Ω-0.249Ω | ±（读数的1.5%+0.02Ω） |
| 0.250Ω-0.999Ω | ±（读数的1.5%+0.05Ω） | |
| 1.000Ω-9.999Ω | ±（读数的1.5%+0.10Ω） | |
| 10.00Ω-49.99Ω | ±（读数的1.5%+0.30Ω） | |
| 50.00Ω-99.99Ω | ±（读数的1.5%+0.50Ω） | |
| 100.0Ω-199.9Ω | ±（读数的3.0%+1.0Ω） | |
| 200.0Ω-399.9Ω | ±（读数的5.0%+5.0Ω） | |
| 400Ω-599Ω | ±（读数的10.0%+10Ω） | |
| 600Ω-1500Ω | ±20.00% | |
| 交流漏电流精度 | 0.200mA-3.999mA | 分辨率1μA，±（读数的2.0%+0.05mA） |
| 4.00mA-39.99mA | 分辨率10μA，±（读数的2.0%+0.03mA） | |
| 40.0mA-399.9mA | 分辨率100μA，±（读数的2.0%+0.3mA） | |
| 0.400A-3.999A | 分辨率1mA，±（读数的2.0%+3mA） | |
| 4.00A-39.99A | 分辨率10mA，±（读数的2.0%+30mA） | |
| 频率特性 | 滤波器关闭 | 40Hz至1kHz（漏电流测量） |
| 滤波器开启 | 40Hz至70Hz（漏电流测量） | |
| 电气安全参数 | 最大接地电压 | 1000V |
| 测量类别 | CATIV600V/CATIII1000V | |
| 电磁兼容性 | 符合IEC/EN61326-1标准，CISPR11:1组B类 | |
| 防护等级 | IEC/EN60529:IP30（钳口闭合状态） | |
| 硬件与操作 | 显示屏 | 9999个计数LCD显示屏，刷新率4次/秒，支持背照灯功能 |
| 数据存储 | 最多可保存32760个测量值，记录间隔1秒至59分59秒可调 | |
| 无线功能 | 支持FlukeConnect无线系统，低功率802.15.4无线电技术 | |
| 电源供应 | 4节1.5VAA碱性电池（IEC/ENLR6），接地电阻测量模式下电池寿命超过15小时 | |
| 操作温度 | -10℃至+50℃ | |
| 存储温度 | -20℃至+60℃ | |
| 工作湿度 | <90%RH（<10℃）、≤75%RH（30℃至40℃）、<45%RH（40℃至50℃），均无冷凝 | |
| 尺寸与重量 | 283mm×105mm×48mm，重量880g（含电池） | |
| 特殊功能 | 警报阈值 | 支持用户自定义高/低警报限制（AmpsHI/LO、OhmsHI/LO） |
| 滤波器 | 可选择带通滤波器，滤除交流漏电流测量中的有害噪音 | |
| 自动关机 | 20分钟无操作自动关机，可手动关闭该功能 |
深度解析测试原理
Fluke1630-2FC接地环路电阻钳形表集成接地环路电阻测量、交流漏电流测量两大核心功能，两种测量模式基于不同的物理原理，适配不同的检测需求，确保测量的精准性与适用性。（一）接地环路电阻测量原理
Fluke1630-2FC接地环路电阻钳形表采用无辅助接地棒测量法，核心基于电磁感应与欧姆定律的结合。设备内置双钳口结构，一侧钳口感应产生已知固定电压并施加到被测接地系统，另一侧钳口精准测量系统中的感应电流，通过欧姆定律（R=U/I）自动计算接地环路电阻值。这种测量方式无需在土壤中安装辅助接地棒，也不必断开被测接地回路，避免了传统电位降测试法中寻找合适接地位置、布置辅助电极的繁琐流程，尤其适用于建筑物内部、电缆塔、狭窄空间等无法接触土壤或不便布置辅助极的场景。

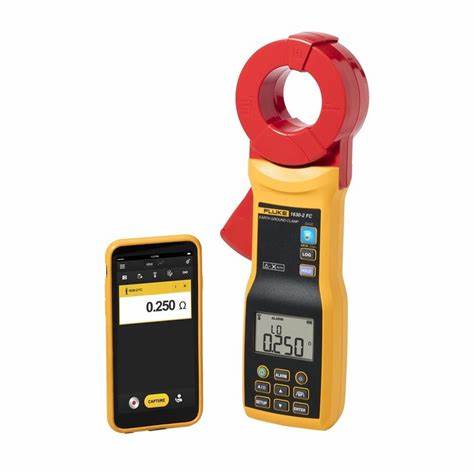

Fluke1630-2 FC接地环路电阻钳形表
（二）交流漏电流测量原理
交流漏电流测量基于电磁感应原理，Fluke1630-2FC接地环路电阻钳形表内部集成由金属芯和线圈绕组组成的环形电流互感器。当钳表夹住被测导体时，电流互感器会感应导体中电流产生的磁场或流入导体的电流矢量和，并产生与流入导体电流成比例的感应电流，再通过内部电路转换为可读取的漏电流值。
该测量模式支持多种电路类型，包括单相双线电路、三相三线电路等，测量时仅需将一根电线穿过钳口即可完成检测，操作简便高效。Fluke1630-2FC接地环路电阻钳形表具备滤波器功能，开启后可将漏电流测量频率范围限定在40Hz至70Hz，有效隔离50/60Hz工频干扰及其谐波，确保在工业厂房、变电站等电磁环境复杂的场景中，漏电流测量结果不受干扰。对于不同量程的漏电流，设备自动匹配相应分辨率，从1μA到10mA不等，确保微量漏电流和大额漏电流均能精准捕捉。
（三）无线数据传输原理
Fluke1630-2FC接地环路电阻钳形表的无线功能基于低功率802.15.4无线电技术，通过FlukeConnect无线系统实现与智能手机或平板电脑的无线连接。该技术不会干扰仪表测量，设备与移动设备之间通过蓝牙建立连接后，移动设备上的FlukeConnect应用程序可实时显示接地电阻测量值、漏电流值等数据。
用户可将测量值、来自手机的GPS位置信息和现场图像一起保存在FlukeConnectCloud云存储中，实现数据的实时共享与团队协作。无线电频率范围为2412MHz至2462MHz，输出功率<10mW，符合国际电磁兼容性标准，不会对周围设备造成干扰。这种无线数据传输方式，无需通过U盘、数据线等物理介质传输数据，大幅提升了工作效率，尤其适用于多人协作的大型检测项目。
核心优势与应用场景
（一）核心优势解析Fluke1630-2FC接地环路电阻钳形表的核心优势体现在功能集成度、测量精度、操作便捷性和数据管理四个方面。功能集成度方面，设备覆盖接地环路电阻测量、交流漏电流测量、无线数据传输等多种需求，无需额外搭配其他设备，实现“一机多用”，适配电力、建筑、通信等多个行业的测试需求。
测量精度方面，设备采用先进的电磁感应技术和带通滤波器设计，能够有效规避电磁干扰，接地环路电阻测量精度达±（读数的1.5%+固定偏差），漏电流测量精度达±（读数的2.0%+固定偏差），确保测量数据的可靠性。操作便捷性方面，设备采用扳机锁+扳机的钳口控制设计，打开钳口只需同时按下钳口扳机锁和扳机，即使戴着手套也能轻松操作。显示屏支持背照灯功能，在昏暗环境中也能清晰查看测量结果，每一次测试时都会提示相关操作要点，降低操作门槛。
数据管理方面，设备支持32760个测量值存储，每个记录带有时间戳和ID编号，便于数据追溯。通过FlukeConnect无线系统，可实现测量数据的实时共享与云存储，避免了手动记录数据的繁琐流程和错误风险。此外，设备的警报阈值功能，可帮助技术人员快速识别不合格测量点，提升批量检测效率。
（二）典型应用场景
在通信基站接地测试中，Fluke1630-2FC接地环路电阻钳形表的无辅助极测量技术可快速验证接地环路电阻。基站接地系统多为多点接地结构，传统测试需断开接地网络，操作复杂且影响施工进度。使用Fluke1630-2FC接地环路电阻钳形表后，技术人员无需断开任何连接，仅需将钳表夹住接地汇流排或单个接地电极，即可测量独立接地电阻，避免了传统测试对施工的干扰。设备的防护等级达到IP30（钳口闭合状态），能够抵御户外灰尘侵袭，工作温度范围为-10℃至+50℃，适配不同气候条件下的测试需求。
建筑防雷接地验收中，Fluke1630-2FC接地环路电阻钳形表的场景适配能力尤为突出。高层建筑、商业综合体的防雷接地电极分布广泛，传统验收方法需布置辅助接地棒，操作繁琐且易破坏地面结构。使用Fluke1630-2FC接地环路电阻钳形表后，技术人员采用无辅助极测量法，将钳表夹住每个接地电极的连接电缆，无需布置辅助接地棒，即可完成接地环路电阻测量。对于地下室、设备机房等无法接触土壤的区域，无需破坏地面或墙体结构，即可快速获得测量结果。测试数据可通过FlukeConnect应用程序无线导出，直接用于验收报告编制，大幅提升工作效率。
Fluke1630-2 FC接地环路电阻钳形表
Fluke1630-2FC接地环路电阻钳形表凭借无辅助极测量技术、智能抗干扰设计、无线数据传输和高效数据管理功能，在接地系统检测领域展现出显著优势。其覆盖广泛的测量范围、稳定的测量精度与强大的环境适应性，确保了在复杂环境中的可靠表现；无线数据传输功能实现了测量数据的实时共享与云存储，提升了团队协作效率；便捷的操作设计与警报阈值功能，降低了使用门槛，提升了检测效率。无论是通信基站的施工检测、高层建筑的防雷验收，还是工业设备的日常运维，Fluke1630-2FC接地环路电阻钳形表都能凭借其可靠的性能和实用的功能，帮助技术人员快速解决问题，提升工作效率。该设备的出现不仅解决了传统接地测试操作繁琐、场景受限、数据管理困难的痛点，还推动了接地检测行业的高效化、标准化发展。对于追求精准、便捷、安全检测的用户而言，Fluke1630-2FC接地环路电阻钳形表无疑是一款值得信赖的专业设备，将持续为各类接地系统测试场景提供稳定支持，助力相关行业的安全运营和发展。
