Fluke1623-2KIT 接地电阻测试仪
在电力系统运维、建筑防雷检测、工业设备安装等领域，接地电阻的精准测量是保障设备安全运行和人员人身安全的关键环节。Fluke1623-2KIT接地电阻测试仪作为 福禄克 公司推出的专业级检测设备，凭借功能全面、操作便捷、测量精准的核心优势，成为工程技术人员的得力工具。该设备支持三极、四极电位降测量、四极土壤电阻率测试、选择性测试和无桩测试等四种核心测量模式，适配高压输电架线塔、建筑物、移动通信基站等多种场景的测试需求。其......
产品描述
在电力系统运维、建筑防雷检测、工业设备安装等领域，接地电阻的精准测量是保障设备安全运行和人员人身安全的关键环节。Fluke1623-2KIT接地电阻测试仪作为福禄克公司推出的专业级检测设备，凭借功能全面、操作便捷、测量精准的核心优势，成为工程技术人员的得力工具。该设备支持三极、四极电位降测量、四极土壤电阻率测试、选择性测试和无桩测试等四种核心测量模式，适配高压输电架线塔、建筑物、移动通信基站等多种场景的测试需求。其IP56防护等级和坚固的硬件设计，确保了在复杂户外环境中的稳定表现，为接地系统的检测与维护提供了全方位解决方案。Fluke 1623-2 KIT 接地电阻测试仪是一款功能全面、专为复杂接地系统设计的工业级测试设备，支持多种测量模式，适用于电力、通信、建筑等多种场景。该设备具备高精度、强防护和便捷操作等优势，是现场测试的理想选择。
表格
该设备还具备自动量程选择、误差指示器监测（探针电阻/辅助接地电极电阻）等辅助功能，当通过电流钳的电流过低时会停止测量并提示，确保测量结果的可靠性。
（一）三极/四极电位降测量原理
三极和四极电位降测量是接地电阻测量的经典方法，核心基于电流/电压法。三极测量时，设备通过E/C1端子连接待测接地电极，H/C2端子连接辅助接地电极，S/P2端子连接探针。测量时，设备向辅助接地电极与待测接地电极之间输出48V交流电流（短路电流>50mA），通过探针检测两点间的电位差，根据欧姆定律R=U/I计算接地电阻值。这种方法需保证接地电极、探针与辅助接地电极之间的最小距离不小于20米，避免电位梯度相互干扰。
四极测量在三极基础上增加了ES/P1端子连接额外的接地电极探针，该探针可消除测试导线的电磁感应影响，进一步提升测量精度，尤其适用于土壤电阻率不均匀的场景。两种测量模式均采用128Hz测量频率，有效规避工频干扰，外部电压抑制比超过120dB，确保在复杂电磁环境下的测量稳定性。

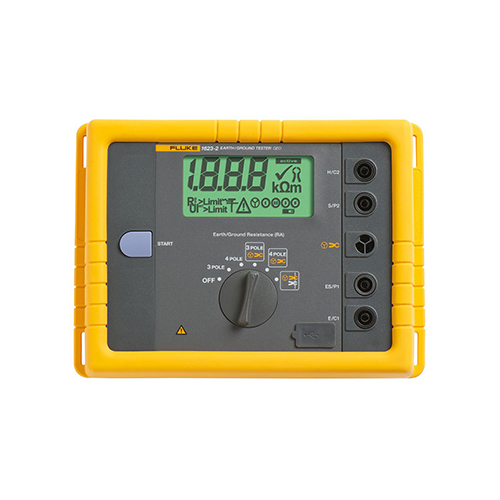

Fluke1623-2KIT接地电阻测试仪
（二）无桩测试原理（电磁感应法）
无桩测试是Fluke1623-2KIT接地电阻测试仪的特色功能，无需使用接地棒，仅通过两个钳口即可完成测量。其原理基于电磁感应，将两个钳口夹在接地棒或连接电缆上，一个钳口感应已知固定电压，另一个钳口测量感应电流，设备通过内置算法自动计算接地回路电阻。
这种方法无需断开接地系统，保持了接地系统的完整性，且可在建筑物内部、电缆塔等无法接触土地的位置使用。测试时需保证两个钳口间的最小距离为10厘米，避免相互电磁干扰，仅适用于受测对象存在闭合接地回路的情况，若仅有一条接地通路（如部分住宅应用），需切换至电位降测量法。
（三）选择性测试原理
选择性测试适用于网状运行的接地系统，需配合1个电流钳使用，核心是测量单个接地电极的接地电阻。测量时，将电流钳夹在待测接地电极的连接线上，设备向辅助接地电极与接地系统之间输出测试电流，通过电流钳精准测量流经单个接地电极的电流分量，结合探针检测的电位差，计算出该电极的独立电阻值。
这种方法无需分离多个并联的接地电极，可在不影响接地系统正常运行的情况下，精准定位单个电极的故障，尤其适用于防雷系统、高压输电架线塔等复杂接地网络的维护。
（四）土壤电阻率测试原理
土壤电阻率测试采用四极法（Wenner法），需将四个长度相同的接地棒按等间距“a”插入土壤中（插入深度不超过“a”的1/3），通过E/C1、ES/P1、S/P2、H/C2端子连接。设备向外侧两个接地棒输出测试电流，通过内侧两个接地棒检测电位差，计算出该深度土壤的电阻值，再代入公式ρ_E=2π・a・R_E得到土壤电阻率。
通过改变接地棒间距“a”（推荐范围2-30米），可测量不同深度地层的土壤电阻率，判断土壤均匀性，为接地系统设计提供依据。为确保准确性，建议将接地棒轴转动90°进行二次测量，避免地下金属碎片或蓄水层的干扰。
Fluke1623-2KIT接地电阻测试仪的功能设计聚焦实用性和场景适配性，覆盖接地系统检测的全流程需求。其多模式测量能力可满足不同场景的测试需求：三极/四极测量适用于新建接地系统的验收；无桩测试适合现有接地系统的快速巡检；选择性测试可精准定位复杂网络中的单个电极故障；土壤电阻率测试则为接地系统设计提供基础数据。
设备的抗干扰能力突出，128Hz测量频率和高外部电压抑制比，能有效规避电网谐波、杂散电流等干扰因素，确保在工业现场、电力站等复杂环境中的测量准确性。存储与数据导出功能便捷，测试数据自动带时间戳存储，通过USB电缆可导出至PC，生成的.csv文件可直接用于报告编制，支持工程验收和文档存档。
防护性能方面，IP56防护等级的壳体可抵御雨水和灰尘侵袭，橡胶保护盖设计增强抗跌落能力，适合户外恶劣环境使用。长效电池续航（>3000次测量）和自动关机节能功能，满足长时间现场测试需求，无需频繁更换电池。
（二）标准操作流程
使用Fluke1623-2KIT接地电阻测试仪进行接地电阻测量的标准流程简洁高效，无需复杂专业知识即可快速上手。首先进行测试准备：根据测量模式选择附件，三极/四极测量需准备接地棒（3个/4个）和延长电缆；无桩测试需配备2个专用钳口；选择性测试需1个电流钳。检查测试导线绝缘层是否完好，接头是否牢固，避免接触不良影响测量。

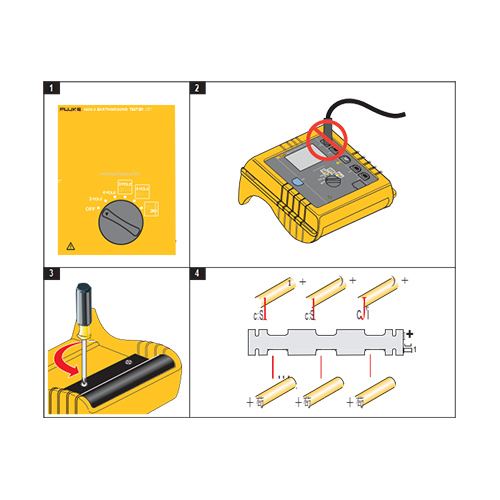

安装电池并开机，设备自动进行自检（显示屏、按键、电池电量），自检完成后进入主菜单。通过旋转开关选择对应测量模式，设备会提示所需连接的端子和附件。以三极测量为例，操作步骤如下：1.将E/C1端子连接至待测接地电极，H/C2端子连接至辅助接地电极，S/P2端子连接至探针，确保三者间距≥20米；2.按下START按钮，设备开始输出测试电流，测量过程中显示屏显示“测量进行中”标识；3.约6秒后测量完成，显示屏显示接地电阻值，同时提示是否存储数据；4.如需导出，通过USB电缆连接PC，在设备内存中找到Data.csv文件即可复制导出。
无桩测试操作更简便：将两个钳口夹在接地棒上，间距≥10厘米，连接至H/C2和E/C1端子，选择无桩测试模式，按下START按钮即可完成测量。土壤电阻率测试需按等间距布置4个接地棒，连接对应端子后，设备测得电阻值，用户需手动记录探针间距“a”，代入公式计算土壤电阻率。
测试过程中，若出现“RH>限值”提示，表明辅助接地电极电阻过高，需检查接地棒与土壤接触情况；若显示“RS>限值”，需检查探针连接或更换探针位置；电池电量不足时会出现低电量标识，建议及时更换全套电池。
建筑防雷系统检测中，Fluke1623-2KIT接地电阻测试仪可完成防雷接地电极的电阻测量和土壤电阻率测试。在新建建筑验收阶段，采用四极测量模式检测防雷接地网的接地电阻，确保符合防雷规范；通过土壤电阻率测试判断不同深度土壤的导电性能，为接地系统优化提供依据。对于已投入使用的建筑，可采用无桩测试模式进行定期巡检，无需破坏地面或断开接地系统，快速验证接地性能是否达标。
Fluke1623-2KIT接地电阻测试仪
移动通信基站接地测试中，该设备的选择性测试功能可发挥重要作用。基站接地系统通常由多个电极并联组成，当某一电极出现故障时，使用选择性测试模式可精准定位故障电极，无需整体拆解接地网络。同时，其抗干扰能力可有效抵御基站设备产生的电磁干扰，确保测量结果准确，保障基站设备在雷雨天气下的安全运行。
Fluke1623-2KIT接地电阻测试仪以其全面的测量功能、精准的测量性能和便捷的操作设计，在接地系统检测领域展现出显著优势。其融合四种核心测量原理，覆盖从接地电阻测量到土壤电阻率测试的全需求，适配高压输电、建筑防雷、通信基站等多种场景；坚固的硬件设计和IP56防护等级，确保了在复杂环境中的稳定表现；数据存储与导出功能，满足工程验收和文档存档需求。
随着电力系统、建筑行业、通信技术的不断发展，对grounding系统检测的精准性和效率要求日益提高。Fluke1623-2KIT接地电阻测试仪凭借其可靠的性能和实用的功能，成为工程技术人员的得力助手，帮助用户快速排查故障、验证接地性能、优化系统设计。无论是新建项目的验收检测，还是现有系统的运维巡检，该设备都能提供稳定、精准的测量支持，为设备安全运行和人员人身安全保驾护航。
核心功能与技术特点
多模式测量能力
Fluke 1623-2 KIT 支持四种接地测量方式：
三极和四极电位降法（使用地桩）
四极土壤电阻率测试
使用1个钳口的选择性接地棒测试
使用2个钳口的无桩接地棒测试（无需打桩，适合室内或难以接触地面的环境）
高精度与宽量程
测量范围为0.020Ω~19.99kΩ，测量精度达±(2%读数+3位)，满足电力规程对220kV变电站等高要求场景的实测需求。
防护等级与耐用性
IP56防护等级，防尘防水，适应户外恶劣环境；配备硬质携带箱，便于运输和现场使用。
数据管理与人机交互
支持通过USB端口存储和下载测试数据，提升数据可追溯性。大尺寸旋转开关和背光LCD显示屏（1999字）设计，即使戴手套也能轻松操作。
仪器核心技术参数
Fluke1623-2KIT接地电阻测试仪的技术参数覆盖测量范围、精度、环境适应性等多个维度，以下为详细参数表格，所有数据均基于标准测试环境（温度18℃-28℃，湿度5%-95%无凝露）：表格
| 参数类别 | 具体指标 | 详细说明 |
| 测量功能 | 核心测量模式 | 三极/四极电位降测量、四极土壤电阻率测试、选择性测试（1个钳口）、无桩测试（2个钳口） |
| 接地电阻测量 | 量程 | 0.020Ω至19.99kΩ |
| 分辨率 | 0.001Ω至10Ω | |
| 测量精度 | 三极/四极测量：±（读数的2%+3位数）；选择性测试：±（读数的7%+3位数）；无桩测试：±（读数的7%+3位数） | |
| 操作误差 | 三极/四极测量：±（读数的5%+3位数）；选择性测试：±（读数的10%+5位数）；无桩测试：±（读数的10%+5位数） | |
| 土壤电阻率测量 | 测量原理 | 四极法（Wenner法），需配合4个接地棒 |
| 计算方式 | ρ_E=2π・a・R_E（ρ_E为土壤电阻率，a为探针距离，R_E为测得电阻） | |
| 电气参数 | 测量电压 | 48V（交流） |
| 短路电流 | >50mA（交流） | |
| 测量频率 | 128Hz | |
| 外部电压抑制比 | >120dB（50、60和400Hz） | |
| 最大外部电压 | 24V（直流和交流<400Hz） | |
| 硬件配置 | 显示屏 | 1999位液晶显示，数字高度25mm，荧光灯背光源，支持特殊符号显示 |
| 操作界面 | 旋转开关+START启动按钮，单键设计实现即时测量，戴手套可操作 | |
| 存储功能 | 内置存储器，可存储1500条记录，支持USB端口导出（.csv格式） | |
| 电源供应 | 6节1.5VAA碱性电池（LR6），支持>3000次测量 | |
| 物理特性 | 尺寸250×133×187mm，含电池重量1.1kg，便携箱含附件总重7.6kg | |
| 环境适应性 | 工作温度 | -10℃至50℃ |
| 存储温度 | -30℃至60℃ | |
| 防护等级 | 壳体IP56（防水防尘），电池盖IP40 | |
| 温度系数 | ±读数的0.1%/℃（<18℃或>28℃） | |
| 气候等级 | C1（IEC654-1），-5℃至+45℃，5%至95%RH | |
| 安全性能 | 绝缘保护 | 双重和/或加强绝缘，对地最大50V |
| 安全标准 | 符合IEC61010-1，污染等级2 | |
| 最大过载 | 250Vrms（误用情况下） | |

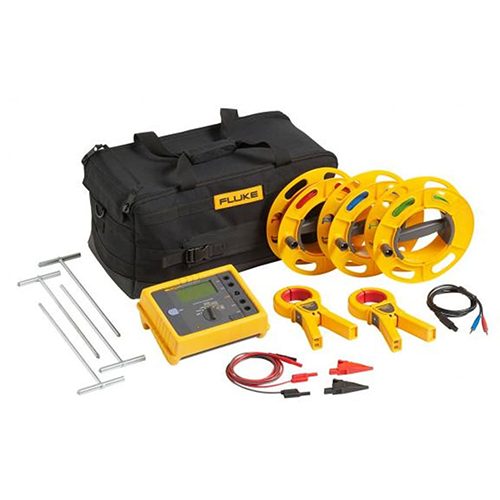

| 附件配置 | 标准附件 | GEO接地测试仪、用户手册、快速参考指南、6节AA电池、2根测试导线、USB电缆、硬质携带箱 |
| 可选附件 | 接地棒组（3个/4个）、延长电缆（25米/50米）、EI-1623夹钳组、EI-162BN架线塔专用变流器 |
核心测试原理
Fluke1623-2KIT接地电阻测试仪的核心测试原理基于电流/电压测量法、电磁感应原理和Wenner土壤电阻率测量法，四种测量模式分别对应不同的应用场景，确保测量的精准性和灵活性。（一）三极/四极电位降测量原理
三极和四极电位降测量是接地电阻测量的经典方法，核心基于电流/电压法。三极测量时，设备通过E/C1端子连接待测接地电极，H/C2端子连接辅助接地电极，S/P2端子连接探针。测量时，设备向辅助接地电极与待测接地电极之间输出48V交流电流（短路电流>50mA），通过探针检测两点间的电位差，根据欧姆定律R=U/I计算接地电阻值。这种方法需保证接地电极、探针与辅助接地电极之间的最小距离不小于20米，避免电位梯度相互干扰。
四极测量在三极基础上增加了ES/P1端子连接额外的接地电极探针，该探针可消除测试导线的电磁感应影响，进一步提升测量精度，尤其适用于土壤电阻率不均匀的场景。两种测量模式均采用128Hz测量频率，有效规避工频干扰，外部电压抑制比超过120dB，确保在复杂电磁环境下的测量稳定性。
Fluke1623-2KIT接地电阻测试仪
无桩测试是Fluke1623-2KIT接地电阻测试仪的特色功能，无需使用接地棒，仅通过两个钳口即可完成测量。其原理基于电磁感应，将两个钳口夹在接地棒或连接电缆上，一个钳口感应已知固定电压，另一个钳口测量感应电流，设备通过内置算法自动计算接地回路电阻。
这种方法无需断开接地系统，保持了接地系统的完整性，且可在建筑物内部、电缆塔等无法接触土地的位置使用。测试时需保证两个钳口间的最小距离为10厘米，避免相互电磁干扰，仅适用于受测对象存在闭合接地回路的情况，若仅有一条接地通路（如部分住宅应用），需切换至电位降测量法。
（三）选择性测试原理
选择性测试适用于网状运行的接地系统，需配合1个电流钳使用，核心是测量单个接地电极的接地电阻。测量时，将电流钳夹在待测接地电极的连接线上，设备向辅助接地电极与接地系统之间输出测试电流，通过电流钳精准测量流经单个接地电极的电流分量，结合探针检测的电位差，计算出该电极的独立电阻值。
这种方法无需分离多个并联的接地电极，可在不影响接地系统正常运行的情况下，精准定位单个电极的故障，尤其适用于防雷系统、高压输电架线塔等复杂接地网络的维护。
（四）土壤电阻率测试原理
土壤电阻率测试采用四极法（Wenner法），需将四个长度相同的接地棒按等间距“a”插入土壤中（插入深度不超过“a”的1/3），通过E/C1、ES/P1、S/P2、H/C2端子连接。设备向外侧两个接地棒输出测试电流，通过内侧两个接地棒检测电位差，计算出该深度土壤的电阻值，再代入公式ρ_E=2π・a・R_E得到土壤电阻率。
通过改变接地棒间距“a”（推荐范围2-30米），可测量不同深度地层的土壤电阻率，判断土壤均匀性，为接地系统设计提供依据。为确保准确性，建议将接地棒轴转动90°进行二次测量，避免地下金属碎片或蓄水层的干扰。
仪器核心功能与操作流程
（一）核心功能解析Fluke1623-2KIT接地电阻测试仪的功能设计聚焦实用性和场景适配性，覆盖接地系统检测的全流程需求。其多模式测量能力可满足不同场景的测试需求：三极/四极测量适用于新建接地系统的验收；无桩测试适合现有接地系统的快速巡检；选择性测试可精准定位复杂网络中的单个电极故障；土壤电阻率测试则为接地系统设计提供基础数据。
设备的抗干扰能力突出，128Hz测量频率和高外部电压抑制比，能有效规避电网谐波、杂散电流等干扰因素，确保在工业现场、电力站等复杂环境中的测量准确性。存储与数据导出功能便捷，测试数据自动带时间戳存储，通过USB电缆可导出至PC，生成的.csv文件可直接用于报告编制，支持工程验收和文档存档。
防护性能方面，IP56防护等级的壳体可抵御雨水和灰尘侵袭，橡胶保护盖设计增强抗跌落能力，适合户外恶劣环境使用。长效电池续航（>3000次测量）和自动关机节能功能，满足长时间现场测试需求，无需频繁更换电池。
（二）标准操作流程
使用Fluke1623-2KIT接地电阻测试仪进行接地电阻测量的标准流程简洁高效，无需复杂专业知识即可快速上手。首先进行测试准备：根据测量模式选择附件，三极/四极测量需准备接地棒（3个/4个）和延长电缆；无桩测试需配备2个专用钳口；选择性测试需1个电流钳。检查测试导线绝缘层是否完好，接头是否牢固，避免接触不良影响测量。
安装电池并开机，设备自动进行自检（显示屏、按键、电池电量），自检完成后进入主菜单。通过旋转开关选择对应测量模式，设备会提示所需连接的端子和附件。以三极测量为例，操作步骤如下：1.将E/C1端子连接至待测接地电极，H/C2端子连接至辅助接地电极，S/P2端子连接至探针，确保三者间距≥20米；2.按下START按钮，设备开始输出测试电流，测量过程中显示屏显示“测量进行中”标识；3.约6秒后测量完成，显示屏显示接地电阻值，同时提示是否存储数据；4.如需导出，通过USB电缆连接PC，在设备内存中找到Data.csv文件即可复制导出。
无桩测试操作更简便：将两个钳口夹在接地棒上，间距≥10厘米，连接至H/C2和E/C1端子，选择无桩测试模式，按下START按钮即可完成测量。土壤电阻率测试需按等间距布置4个接地棒，连接对应端子后，设备测得电阻值，用户需手动记录探针间距“a”，代入公式计算土壤电阻率。
测试过程中，若出现“RH>限值”提示，表明辅助接地电极电阻过高，需检查接地棒与土壤接触情况；若显示“RS>限值”，需检查探针连接或更换探针位置；电池电量不足时会出现低电量标识，建议及时更换全套电池。
典型应用场景
Fluke1623-2KIT接地电阻测试仪的应用场景覆盖电力、建筑、通信、工业等多个领域，其多模式测量能力和环境适应性使其成为不同场景的理想工具。在高压输电架线塔接地测试中，该设备可配合EI-162BN外接变流器，在不切断架空地线的情况下测量单个架线塔的接地电阻。通过将变流器依次安装在四个塔脚上，测量各塔脚的等效电阻，再通过并联电路公式计算出架线塔的实际接地电阻，避免了传统测试需断开接地系统的繁琐流程，大幅提升运维效率。建筑防雷系统检测中，Fluke1623-2KIT接地电阻测试仪可完成防雷接地电极的电阻测量和土壤电阻率测试。在新建建筑验收阶段，采用四极测量模式检测防雷接地网的接地电阻，确保符合防雷规范；通过土壤电阻率测试判断不同深度土壤的导电性能，为接地系统优化提供依据。对于已投入使用的建筑，可采用无桩测试模式进行定期巡检，无需破坏地面或断开接地系统，快速验证接地性能是否达标。
Fluke1623-2KIT接地电阻测试仪
Fluke1623-2KIT接地电阻测试仪以其全面的测量功能、精准的测量性能和便捷的操作设计，在接地系统检测领域展现出显著优势。其融合四种核心测量原理，覆盖从接地电阻测量到土壤电阻率测试的全需求，适配高压输电、建筑防雷、通信基站等多种场景；坚固的硬件设计和IP56防护等级，确保了在复杂环境中的稳定表现；数据存储与导出功能，满足工程验收和文档存档需求。
随着电力系统、建筑行业、通信技术的不断发展，对grounding系统检测的精准性和效率要求日益提高。Fluke1623-2KIT接地电阻测试仪凭借其可靠的性能和实用的功能，成为工程技术人员的得力助手，帮助用户快速排查故障、验证接地性能、优化系统设计。无论是新建项目的验收检测，还是现有系统的运维巡检，该设备都能提供稳定、精准的测量支持，为设备安全运行和人员人身安全保驾护航。
