Fluke1587 绝缘万用表
在工业电气维护、设备故障诊断和预防性检测等专业场景中，一款兼具高精度、多功能与高安全性的测量仪表是技术人员的核心装备。Fluke1587绝缘万用表作为融合真有效值万用表与绝缘测试仪的专业设备，不仅覆盖交直流电压、电流、电阻、电容、温度等多参数测量，还支持极化指数（PI）和介质吸收比（DAR）测试，适配变频工业环境、配电系统维护等多样化需求。其紧凑的设计、可靠的性能和便捷的操作，使其成为电气领域专业人员的实用之选。本文将......
产品描述
在工业电气维护、设备故障诊断和预防性检测等专业场景中，一款兼具高精度、多功能与高安全性的测量仪表是技术人员的核心装备。Fluke1587绝缘万用表作为融合真有效值万用表与绝缘测试仪的专业设备，不仅覆盖交直流电压、电流、电阻、电容、温度等多参数测量，还支持极化指数（PI）和介质吸收比（DAR）测试，适配变频工业环境、配电系统维护等多样化需求。其紧凑的设计、可靠的性能和便捷的操作，使其成为电气领域专业人员的实用之选。本文将从仪器核心特性、详细技术参数、核心测试原理三个维度，结合权威技术资料，全面解析Fluke1587绝缘万用表的专业价值。Fluke 1587 系列绝缘万用表是一款集数字绝缘测试仪与真有效值数字万用表功能于一体的高性能手持设备，广泛应用于电气设备故障诊断、预防性维护及工业系统检修场景。该系列产品以“一机两用”的集成化设计显著提升现场工作效率，减少携带多台仪器的负担。
操作便捷性方面，Fluke1587绝缘万用表配备6000计数超大背光显示屏，在光线不足的环境中也能清晰读取数据，背光灯可通过按键开启，两分钟后自动熄灭，兼顾节能与便捷。旋转开关可快速切换交流电压、直流电压、电流、电阻、绝缘测试、温度、电容、频率等功能档位，配合直观的按键布局，无需复杂培训即可上手。仪器支持自动量程和手动量程切换，开机默认自动量程模式，可根据被测信号大小自动选择最佳量程，手动量程模式则允许用户根据需求自行切换，适配不同测量场景。

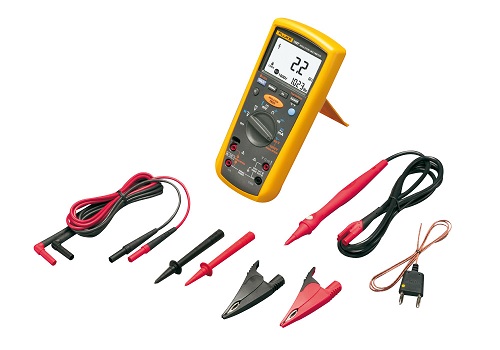

Fluke1587绝缘万用表
安全性能上，Fluke1587绝缘万用表符合CATIII1000V、CATIV600V测量类别标准，通过IEC61010-1等多项国际安全认证，能承受高压环境下的瞬时过电压冲击。仪器具备实时电路检测功能，当检测到电压大于30V时，会自动阻止绝缘测试并显示危险电压警示符号，同时电容电压自动放电功能可在测量后快速释放残余电压，放电时间小于0.5秒（当电容≤1μF时），进一步保障操作安全。此外，仪器的工作温度范围为-20°C至+55°C，防护等级达IP40，能适应工业现场的复杂环境条件。
续航能力方面，Fluke1587绝缘万用表采用4节AA碱性电池供电，新电池可支持1000小时的仪表使用时间，在室温条件下可完成至少1000次绝缘测试（工作周期为5秒开、25秒关），满足长时间现场作业需求。仪器内置20分钟无操作自动关机功能，有效节省电池电量，开机时按住蓝色按钮可禁用睡眠模式，适配连续测量场景。
表格
通用参数方面，Fluke1587绝缘万用表的工作海拔可达2000m，存放海拔12000m。相对湿度适应范围为10°C~30°C时0%~95%（非冷凝），30°C~40°C时0%~75%，40°C~55°C时0%~40%，能应对不同气候条件下的作业需求。仪器的保险丝保护规格为440mA、1000V，最低中断额定值10000A，为电流测量提供可靠防护。
（一）绝缘电阻与PI/DAR测试原理
绝缘电阻测试是Fluke1587绝缘万用表的核心功能之一，其原理是通过仪器内部高压发生器产生50V、100V、250V、500V或1000V的稳定测试电压，施加于被测绝缘材料两端，测量通过材料的微弱泄漏电流，再根据欧姆定律R=U/I计算出绝缘电阻值。仪器在不同测试电压下的短路测试电流均为1mA标称值，确保在不同电阻量程下都能获得稳定的测量信号。
测试过程中，仪器具备多重安全设计：首先自动检测被测电路是否带电，若检测到超过30V的交直流电压，将立即禁止绝缘测试并显示高压警示符号，防止高压叠加造成危险；测试完成后，仪器会自动对被测电容性负载放电，避免残余电压带来的电击风险。此外，Fluke1587绝缘万用表支持极化指数（PI）和介质吸收比（DAR）测试，PI为10分钟绝缘电阻与1分钟绝缘电阻的比值，DAR为1分钟绝缘电阻与30秒绝缘电阻的比值，通过这两个参数可更全面评估绝缘材料的老化程度和受潮情况，为设备预防性维护提供可靠数据。
（二）交直流电压与电流测量原理
电压测量方面，Fluke1587绝缘万用表采用高输入阻抗（标称10MΩ）的差分放大电路，减少对被测电路的负载影响。直流电压测量通过精密分压电阻和直流运算放大器，将被测电压转换为适合模数转换的低电压信号；交流电压则先经过真有效值转换电路，将非正弦波形转换为等效的正弦波有效值，确保对变频电机驱动等复杂波形的准确测量。仪器还搭载了800HzVFD低通滤波器，按下蓝色按钮即可激活，能滤除超过800Hz的无用频率，大幅提升变频电机产生的复合波形测量效果。
电流测量原理是将被测电流通过高精度分流电阻，产生与电流成正比的电压降，再通过仪表内部的放大和模数转换电路将电压信号转换为电流读数。电流输入回路配备快熔式保险丝，当电流超过量程时，保险丝会快速熔断，保护仪表内部电路不受损坏。交流电流测量支持45Hz~1000Hz频率响应，具备波峰因数补偿功能，在不超过300mA时波峰因数可达到3，确保非正弦电流的测量精度。
（三）电阻、电容、温度与频率测量原理
电阻测量采用恒流源供电原理，Fluke1587绝缘万用表向被测电阻输出恒定电流，测量电阻两端的电压降，通过欧姆定律计算出电阻值。针对不同量程采用不同恒定电流值，小电阻量程采用较大电流以提高分辨率，大电阻量程采用较小电流以减少被测电阻的发热影响。电阻测量的过载保护电压可达1000V，防止误测带电电路时损坏仪表。
电容测量基于交流阻抗原理，仪器输出固定频率的交流信号，通过测量电容的阻抗值计算电容容量，支持1nF~9999μF的宽量程测量，自动适配不同容量的电容检测，测量完成后仪器会自动对电容放电，确保操作安全。温度测量则通过配套的K型热电偶将温度变化转换为电压信号，经仪表内部的温度转换电路和算法，将电压信号转换为温度读数，支持-40°C~537°C的测量范围，适用于工业设备温度监测等场景。
频率测量通过计算电压或电流信号每秒钟跨过阈值电平的次数实现，支持电压和电流频率测量，频率范围覆盖99.99Hz~99.99kHz，测量精度可达±(0.1%+1)，能准确捕捉信号频率变化，为电路故障诊断提供多维度数据。
操作规范方面，进行绝缘测试时，需先断开被测设备电源并放电，将测试探头插入绝缘测试专用端子，旋转开关至绝缘档位，按RANGE键选择合适测试电压，将探头连接到被测部位后按住测试键开始测量，测试完成后仪器自动放电并保持读数。测量电压时，根据被测电压类型选择相应档位，将探头插入电压/电阻输入端子和公共端子，确保探头与被测点接触良好。测量电流时，需先断开电路电源，将仪器串联接入电路，选择合适电流量程后接通电源测量，严禁将电流端子直接并联在电源两端。

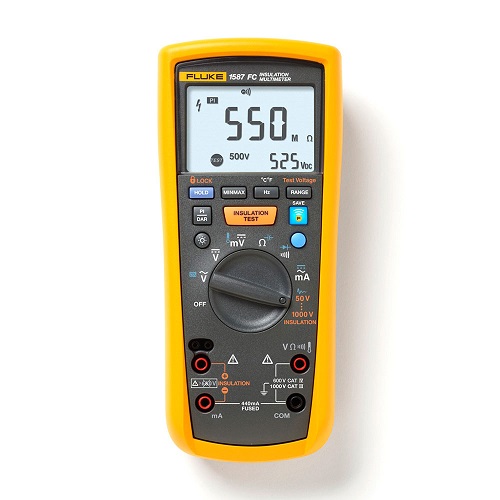

Fluke1587绝缘万用表
日常维护方面，仪器应定期清洁，使用湿布和温和清洁剂擦拭外壳，避免使用腐蚀剂或溶剂。定期检查测试导线、探头和热电偶是否完好，若发现破损应及时更换。电池电量不足时，仪表会显示低电量提示，需及时更换四节AA碱性电池，更换时需关闭仪表并拆下测试导线。仪器享有3年保修期，若出现故障应送至Fluke授权服务中心维修，避免自行拆卸。
Fluke1587绝缘万用表以其高精度测量性能、多功能集成特性和可靠的安全设计，成为工业电气测量领域的专业工具。其全面的测量功能覆盖了电气参数测量、绝缘检测、温度监测等多个应用场景，实用的操作设计和强环境适应性，使其适配从日常维护到专业检测的多样化需求。无论是工业维护、设备诊断还是预防性检测，Fluke1587绝缘万用表都能凭借精准的性能、便捷的操作和可靠的安全设计，为用户提供高效、准确的测量体验。随着工业技术的不断进步，对测量工具的精准化、多功能化要求日益提高，Fluke1587绝缘万用表凭借其成熟的技术设计和丰富的实践验证，持续为电气行业专业人员提供有力支持。在未来的工业生产和设备维护中，Fluke1587绝缘万用表将继续以其独特的技术优势，助力用户提升工作效率、保障设备安全运行，成为电气测量领域的可靠伙伴。
主要型号与核心功能

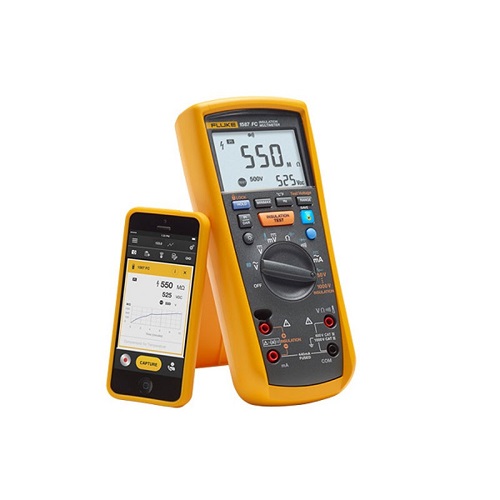

目前该系列主要包括 Fluke 1587、Fluke 1587C FC 和 Fluke 1587FC 等型号，其中带“FC”标识的版本支持 Fluke Connect® 无线连接功能，可通过手机应用实现数据远程管理与智能分析。
绝缘测试功能：
测试电压档位：50V、100V、250V、500V、1000V（共五档）
绝缘电阻测量范围：0.01 MΩ 至 2.0 GΩ
支持极化指数（PI）和介质吸收比（DAR）自动测试，并通过 TrendIt™ 图表直观展示绝缘性能变化趋势，帮助识别潮湿、污染等潜在绝缘问题
万用表基础功能：
交流/直流电压、电流测量
电阻、电容、二极管、通断性测试
温度测量（支持K型热电偶）
频率测量
VFD低通滤波器功能，适用于变频电机驱动系统的精准测量
安全与智能化特性：
安全等级达 CAT III 1000V / CAT IV 600V，适用于高风险电气环境
带电线路检测：当被测电路电压超过30V时，自动禁止绝缘测试，增强操作安全性
自动释放电容电压，避免残余电荷造成伤害
支持温度补偿功能，消除环境温度对绝缘测量结果的影响，确保数据可比性
通过 Fluke Connect® 应用实现测试数据自动存储、历史跟踪与趋势分析，助力从“被动维修”转向“主动预防”
物理参数与使用体验
显示屏：3英寸背光数字屏，适合在昏暗环境中清晰读数
电源：四节AA电池供电，续航能力强，部分用户反馈可连续使用达400小时
尺寸：203 × 100 × 50 mm，重量约550g，便携且坚固，具备IP40防护等级，适应粉尘潮湿等复杂工况
配备自动关机功能，有效节省电量
仪器核心特性与整体设计
Fluke1587绝缘万用表的核心优势在于功能集成与实用设计的深度融合，将传统多台仪器的功能整合于一体，极大提升了作业效率。仪器采用手持设计，尺寸为5.0cm×10.0cm×20.3cm，重量仅550g，搭配耐用皮套和软包，便于携带至各类作业现场，即使在狭小空间或高空作业中也能灵活操作。操作便捷性方面，Fluke1587绝缘万用表配备6000计数超大背光显示屏，在光线不足的环境中也能清晰读取数据，背光灯可通过按键开启，两分钟后自动熄灭，兼顾节能与便捷。旋转开关可快速切换交流电压、直流电压、电流、电阻、绝缘测试、温度、电容、频率等功能档位，配合直观的按键布局，无需复杂培训即可上手。仪器支持自动量程和手动量程切换，开机默认自动量程模式，可根据被测信号大小自动选择最佳量程，手动量程模式则允许用户根据需求自行切换，适配不同测量场景。
Fluke1587绝缘万用表
续航能力方面，Fluke1587绝缘万用表采用4节AA碱性电池供电，新电池可支持1000小时的仪表使用时间，在室温条件下可完成至少1000次绝缘测试（工作周期为5秒开、25秒关），满足长时间现场作业需求。仪器内置20分钟无操作自动关机功能，有效节省电池电量，开机时按住蓝色按钮可禁用睡眠模式，适配连续测量场景。
详细技术参数解析
Fluke1587绝缘万用表的测量精度与量程覆盖全面，能满足绝大多数电气测量场景需求，各核心测量功能的技术参数如下表所示：表格
| 测量功能 | 量程范围 | 准确度 | 分辨率 | 关键特性 |
| 直流电压 | 1mV~1000V | ±(0.09%+2) | 0.001V | 输入阻抗10MΩ，共模抑制比高 |
| 交流电压 | 30mV~1000V | 50-60Hz：±(1%+3)；60Hz-5kHz：±(2%+3) | 0.1mV | 真有效值响应，带800HzVFD低通滤波器 |
| 直流电流 | 0.01mA~400mA | ±(0.2%+2) | 0.01mA | 支持600mA过载2分钟，配备快熔保险丝保护 |
| 交流电流 | 0.01mA~400mA | ±(1.5%+2)（45Hz-1kHz） | 0.01mA | 波峰因数补偿，适配非正弦波形测量 |
| 电阻测量 | 0.1Ω~50MΩ | 600Ω量程：±(0.9%+2)；50MΩ量程：±(1.5%+3) | 0.1Ω | 过载保护电压1000V，短路电流<1.1mA |
| 绝缘测试 | 0.01MΩ~2GΩ | 50V：±(3%+5)；1000V：±(1.5%+5) | 0.01MΩ | 测试电压50V/100V/250V/500V/1000V可选，支持PI/DAR测试 |
| 电容测量 | 1nF~9999μF | 1000nF量程：±(1.2%+2)；100μF量程：±(1.2%±90字) | 1nF | 自动放电功能，适配各类电容检测 |
| 温度测量 | -40°C~537°C | ±(1%+10字) | 0.1°C | 支持K型热电偶，摄氏度/华氏度切换 |
| 频率测量 | 99.99Hz~99.99kHz | ±(0.1%+1) | 0.01Hz | 电压/电流频率均可测量，灵敏度高 |
通用参数方面，Fluke1587绝缘万用表的工作海拔可达2000m，存放海拔12000m。相对湿度适应范围为10°C~30°C时0%~95%（非冷凝），30°C~40°C时0%~75%，40°C~55°C时0%~40%，能应对不同气候条件下的作业需求。仪器的保险丝保护规格为440mA、1000V，最低中断额定值10000A，为电流测量提供可靠防护。
核心测试原理深度剖析
Fluke1587绝缘万用表的各类测量功能基于精准的电子测量原理，结合智能算法，实现多参数的高精度测量，核心测试原理如下：（一）绝缘电阻与PI/DAR测试原理
绝缘电阻测试是Fluke1587绝缘万用表的核心功能之一，其原理是通过仪器内部高压发生器产生50V、100V、250V、500V或1000V的稳定测试电压，施加于被测绝缘材料两端，测量通过材料的微弱泄漏电流，再根据欧姆定律R=U/I计算出绝缘电阻值。仪器在不同测试电压下的短路测试电流均为1mA标称值，确保在不同电阻量程下都能获得稳定的测量信号。
测试过程中，仪器具备多重安全设计：首先自动检测被测电路是否带电，若检测到超过30V的交直流电压，将立即禁止绝缘测试并显示高压警示符号，防止高压叠加造成危险；测试完成后，仪器会自动对被测电容性负载放电，避免残余电压带来的电击风险。此外，Fluke1587绝缘万用表支持极化指数（PI）和介质吸收比（DAR）测试，PI为10分钟绝缘电阻与1分钟绝缘电阻的比值，DAR为1分钟绝缘电阻与30秒绝缘电阻的比值，通过这两个参数可更全面评估绝缘材料的老化程度和受潮情况，为设备预防性维护提供可靠数据。
（二）交直流电压与电流测量原理
电压测量方面，Fluke1587绝缘万用表采用高输入阻抗（标称10MΩ）的差分放大电路，减少对被测电路的负载影响。直流电压测量通过精密分压电阻和直流运算放大器，将被测电压转换为适合模数转换的低电压信号；交流电压则先经过真有效值转换电路，将非正弦波形转换为等效的正弦波有效值，确保对变频电机驱动等复杂波形的准确测量。仪器还搭载了800HzVFD低通滤波器，按下蓝色按钮即可激活，能滤除超过800Hz的无用频率，大幅提升变频电机产生的复合波形测量效果。
电流测量原理是将被测电流通过高精度分流电阻，产生与电流成正比的电压降，再通过仪表内部的放大和模数转换电路将电压信号转换为电流读数。电流输入回路配备快熔式保险丝，当电流超过量程时，保险丝会快速熔断，保护仪表内部电路不受损坏。交流电流测量支持45Hz~1000Hz频率响应，具备波峰因数补偿功能，在不超过300mA时波峰因数可达到3，确保非正弦电流的测量精度。
（三）电阻、电容、温度与频率测量原理
电阻测量采用恒流源供电原理，Fluke1587绝缘万用表向被测电阻输出恒定电流，测量电阻两端的电压降，通过欧姆定律计算出电阻值。针对不同量程采用不同恒定电流值，小电阻量程采用较大电流以提高分辨率，大电阻量程采用较小电流以减少被测电阻的发热影响。电阻测量的过载保护电压可达1000V，防止误测带电电路时损坏仪表。
电容测量基于交流阻抗原理，仪器输出固定频率的交流信号，通过测量电容的阻抗值计算电容容量，支持1nF~9999μF的宽量程测量，自动适配不同容量的电容检测，测量完成后仪器会自动对电容放电，确保操作安全。温度测量则通过配套的K型热电偶将温度变化转换为电压信号，经仪表内部的温度转换电路和算法，将电压信号转换为温度读数，支持-40°C~537°C的测量范围，适用于工业设备温度监测等场景。
频率测量通过计算电压或电流信号每秒钟跨过阈值电平的次数实现，支持电压和电流频率测量，频率范围覆盖99.99Hz~99.99kHz，测量精度可达±(0.1%+1)，能准确捕捉信号频率变化，为电路故障诊断提供多维度数据。
应用优势与操作规范
小编极仪银飞总结Fluke1587绝缘万用表的应用优势体现在测量精度、操作便捷性和环境适应性等多个方面。在工业维护场景中，其VFD低通滤波器能精准测量变频电机驱动系统的电压参数，解决了传统仪表测量畸变波形时精度不足的问题；PI/DAR测试功能则为设备绝缘状态评估提供了更全面的数据支撑，帮助技术人员提前发现绝缘老化、受潮等潜在问题。操作规范方面，进行绝缘测试时，需先断开被测设备电源并放电，将测试探头插入绝缘测试专用端子，旋转开关至绝缘档位，按RANGE键选择合适测试电压，将探头连接到被测部位后按住测试键开始测量，测试完成后仪器自动放电并保持读数。测量电压时，根据被测电压类型选择相应档位，将探头插入电压/电阻输入端子和公共端子，确保探头与被测点接触良好。测量电流时，需先断开电路电源，将仪器串联接入电路，选择合适电流量程后接通电源测量，严禁将电流端子直接并联在电源两端。
Fluke1587绝缘万用表
Fluke1587绝缘万用表以其高精度测量性能、多功能集成特性和可靠的安全设计，成为工业电气测量领域的专业工具。其全面的测量功能覆盖了电气参数测量、绝缘检测、温度监测等多个应用场景，实用的操作设计和强环境适应性，使其适配从日常维护到专业检测的多样化需求。无论是工业维护、设备诊断还是预防性检测，Fluke1587绝缘万用表都能凭借精准的性能、便捷的操作和可靠的安全设计，为用户提供高效、准确的测量体验。随着工业技术的不断进步，对测量工具的精准化、多功能化要求日益提高，Fluke1587绝缘万用表凭借其成熟的技术设计和丰富的实践验证，持续为电气行业专业人员提供有力支持。在未来的工业生产和设备维护中，Fluke1587绝缘万用表将继续以其独特的技术优势，助力用户提升工作效率、保障设备安全运行，成为电气测量领域的可靠伙伴。
