FLUKE123B 示波表
FLUKE123B作为120B系列的基础款工业用ScopeMeter手持式示波表，凭借集成化设计、高安全等级和稳定的测量性能，成为工业电气设备维护与故障排除的核心工具。该仪器集示波器、5000数位真有效值万用表、无纸记录仪于一体，符合IEC61010-2-033安全标准，达到CATIV600V/CATIII750V安全等级，完全适配工业现场的高电压、强干扰环境。其技术参数与操作规范均来自 福禄克 官方校准手册与用户手册，校准周期为一年，支持闭环校准与全面的性能验证，确保测量数据的权......
产品描述

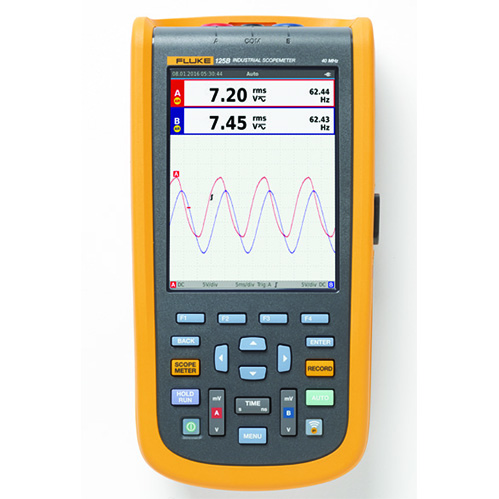

FLUKE123B作为120B系列的基础款工业用ScopeMeter®手持式示波表，凭借集成化设计、高安全等级和稳定的测量性能，成为工业电气设备维护与故障排除的核心工具。该仪器集示波器、5000数位真有效值万用表、无纸记录仪于一体，符合IEC61010-2-033安全标准，达到CATIV600V/CATIII750V安全等级，完全适配工业现场的高电压、强干扰环境。其技术参数与操作规范均来自福禄克官方校准手册与用户手册，校准周期为一年，支持闭环校准与全面的性能验证，确保测量数据的权威性与可靠性。无论是中小型企业的日常维护，还是复杂设备的故障诊断，FLUKE123B示波表都能以简洁的操作、精准的读数和坚固的设计，满足工业场景的核心测试需求。
（一）基本技术参数
FLUKE123B的核心参数围绕工业现场的高频、高压、多参数测量需求设计，关键指标如下：
示波器性能：直流耦合带宽DC至20MHz（-3dB），上升时间<17.5ns（不含探针和测试引线），垂直灵敏度5mV至200V/div，垂直精度±(1%+0.05range/div)。水平模式支持正常、单次、滚动三种模式，等效采样率最高4GS/s（重复信号），实时采样率40MS/s（1μs至60s/div量程），时基精度±(0.1%+0.025time/div)（实时采样），可捕捉≥25ns的毛刺信号。
万用表性能：覆盖直流电压、交流电压、电阻、电容、二极管、通断性等核心测量功能。直流电压量程500mV至750V，精度±(0.5%+5counts)；交流电压量程同直流电压，1Hz至60Hz频段精度±(1%+10counts)；电阻量程500Ω至30MΩ，精度±(0.6%+5counts)；电容量程50nF至500μF，精度±(2%+10counts)。
FLUKE123B示波表
显示与存储：配备5.7英寸彩色有源矩阵TFT屏，分辨率640×480像素，波形显示区域为垂直10格×40像素、水平12格×40像素，支持A、-A、B、-B四种显示模式。内置存储器可存储20组数据集（含屏幕、波形和设置），支持SD卡扩展（最大32GB），满足长时记录需求。
电源与环境适应性：内置10.8V锂离子电池（BP290），50%背光亮度下连续工作7小时，关闭状态充电4小时满电；支持BC430/820外部电源适配器供电。机械结构符合IP51防护等级，抗振标准MIL-PRF-28800FClass2，工作温度0°C至50°C，存储温度-20°C至60°C，适应工业现场的恶劣环境。
（二）核心功能配置
FLUKE123B的功能设计聚焦“易用性”与“实用性”，核心功能均针对工业测试痛点优化：

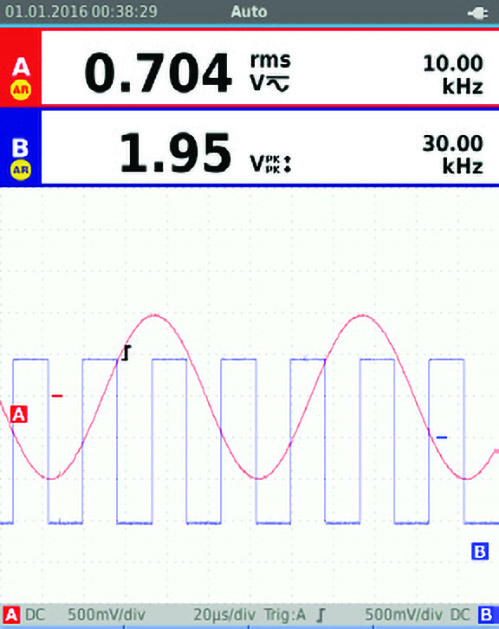

智能触发与自动读数：搭载Connect-and-View™自动触发技术，可智能识别信号特征，自动调整幅值、时基与触发电平，无需手动操作即可稳定显示波形，适配电压、电流等多种工业信号。配合IntellaSet™自动读数功能，能根据波形类型自动显示关键参数，如正弦波显示Vrms和Hz，方波显示V峰峰值和频率，大幅降低操作门槛。
多模式记录功能：支持万用表记录仪与示波器记录仪两种模式。万用表记录仪最大测量速度2次/秒，单通道可记录200万条读数，最长记录时间2周；示波器记录仪最大采样率400Ksample/s，内置存储可记录15分钟（500μs/div）至11小时（20ms/div）波形，可通过SD卡扩展至14天，轻松捕捉间歇性故障。

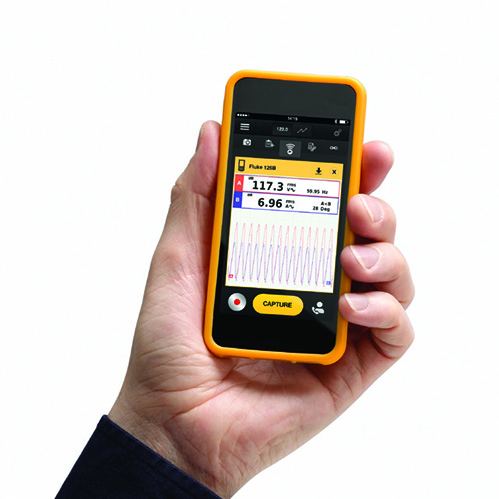

安全与接口设计：配备两个4mm安全屏蔽型香蕉插孔（输入A、输入B）和一个4mm安全型香蕉插孔（COM），输入阻抗1MΩ//20pF（无探针），最大输入电压600VrmsCATIV，任意端子与接地间最大浮动电压750Vrms（≤400Hz）。支持光隔离USB接口（需OC4USB适配器），可传输屏幕截图、设置与数据，兼容FlukeView®ScopeMeter®软件，方便数据存档与分析。
（一）示波器核心测试原理
示波器功能通过“信号采集-数字化处理-波形重构”的流程实现，核心原理如下：
信号采集：输入A、B通道采用高阻抗输入电路（1MΩ//20pF），减少对被测电路的负载影响，通过衰减网络适配5mV至200V的宽量程输入，再经差分放大器放大微弱信号，确保信号完整性。
模数转换：采用高速模数转换器（ADC）将模拟信号转换为数字量，实时采样率40MS/s可满足高频信号的精准采样，等效采样技术通过多次采样重构重复信号波形，使采样率提升至4GS/s，捕捉25ns以上的毛刺信号。
数字信号处理：通过内置微处理器执行波形重构、参数计算（如频率、幅值、峰峰值）等算法，支持正常、平滑、包络、毛刺关闭四种显示模式，其中平滑模式可抑制波形噪声，包络模式可记录波形的最大/最小值变化趋势。
触发控制：支持A、B通道触发，灵敏度在DC至5MHz频段为0.5divisions或5mV，40MHz频段为4divisions，60MHz频段不适用；触发斜率可选择正/负，通过智能触发算法识别信号边沿，确保波形稳定显示。
（二）万用表核心测试原理
万用表功能覆盖多种无源元件与电气参数测量，各功能原理与技术参数如下表所示：
（三）记录功能测试原理
FLUKE123B的记录功能基于“连续采样-数据存储-事件标记”的逻辑实现：
万用表记录：按设定间隔（默认0.5s，可自定义）采集万用表读数，存储于内部内存或SD卡，支持设置事件阈值（读数偏差百分比），当读数超出阈值时标记为事件，最多可记录1024个事件，便于快速定位故障时间点。
示波器记录：连续采集波形数据，按采样率存储原始数据，支持设置幅值偏差（相对于峰峰值）和时间偏差（相对于信号周期）阈值，捕捉信号异常波动，最多可记录64个事件/通道，无需检索海量数据即可定位间歇性故障。
（一）性能验证关键项目
性能验证需在18°C至28°C环境温度下进行，核心测试项目及要求如下：
输入A/B基线跳变测试：用BB120适配器和50Ω终端短路输入A/B，切换时基（10ms/div与5ms/div、1μs/div与500ns/div），确保轨迹位置变化≤±0.025division（1像素），验证通道稳定性。
触发灵敏度测试：输入A接入5MHz、100mV峰峰值正弦波，调整幅值至0.5division，确保信号稳定触发；接入25MHz、400mV峰峰值正弦波，调整幅值至1.5division；接入40MHz、1.8V峰峰值正弦波，调整幅值至4division，均需稳定触发。
频率响应测试：输入A接入50kHz、1.2V峰峰值正弦波，调整幅值至6division，切换频率至20MHz，确保轨迹≥4.2division，验证高频信号传输性能。
电压精度测试：直流电压测试中，500mV量程输入15mV，读数需在14.4-15.6mV之间；5V量程输入3V，读数需在2.980-3.020V之间；交流电压测试中，500mV量程输入500mV（60Hz），读数需在494.0-506.0mV之间。
电阻精度测试：输入400Ω标准电阻，读数需在397.1-402.9Ω之间；输入4MΩ标准电阻，读数需在3.971-4.029MΩ之间，验证电阻测量准确性。
（二）校准流程与要求
FLUKE123B的校准周期为一年，需由qualified人员操作，核心流程如下：
校准准备：所需设备包括5502A/5520A校准器、PM9091/PM909250Ω同轴电缆、BB120-II屏蔽香蕉头转BNC适配器、PM9585/TRM5050Ω终端等。仪器与校准器均需预热20分钟以上，电池需充足电，连接BC430电源适配器。
预热与预校准：进入维护模式（按住F键+按下4键+释放F键），启动预热程序（CL0200），预热时长29分59秒，后续预校准步骤自动执行，总耗时约60分钟，直至显示“EndPrecal:READY”。
分项校准：包括HF增益校准、位置校准、电压增益校准、电阻校准、电容校准、二极管校准等模块。例如电压增益校准需覆盖12.5mV至500V多个量程，输入标准电压信号，仪器自动计算修正因子；电阻校准需测试50Ω至30MΩ各档位，采用四线测量法确保精度。
数据保存与退出：校准完成后，移除所有测试引线，按下EXIT键，仪器提示“校准有效”，按下YES键保存数据并退出，校准日期与编号自动更新。若校准数据无效，需返回预热步骤重新校准。
工业电气维护：用于工厂配电系统、电机、变频器等设备的电压、电流测量，通过示波器功能观察电机启动电流波形，判断启动是否正常；通过电阻测量检查线路通断性，定位接触不良故障；通过记录功能监测配电系统电压波动，预防设备损坏。
设备故障排除：针对变频器、PLC等设备的间歇性故障，启动记录仪模式，设置阈值捕捉异常信号，快速定位故障原因（如电压跌落、电流突变）；通过电容测量检测滤波电容性能，通过二极管测量判断半导体元件好坏，提高故障诊断效率。
FLUKE123B示波表
现场安装调试：在新设备安装时，验证电压、电流是否符合设计要求，通过相位测量（A-B/B-A模式，精度<1MHz时2度）检查三相电路相位平衡；通过波形分析判断信号是否存在畸变，确保设备正常运行。
教学与科研：作为工业测量仪器的入门款，其清晰的操作逻辑、稳定的性能适合职业院校教学，帮助学生掌握示波器、万用表的使用方法；同时支持数据导出与分析，满足基础科研项目的测量需求。
FLUKE123B以集成化设计、高安全等级、精准的测量性能和便捷的操作体验，成为工业测试领域的标杆产品。其核心功能均源自工业现场需求，技术参数经官方严格验证，校准流程规范可追溯，确保测量数据的权威性与可靠性。无论是日常维护中的快速检测，还是复杂故障的深度诊断，FLUKE123B都能凭借示波器、万用表、记录仪三位一体的优势，简化测试流程、提升工作效率。结合IP51防护等级、抗振设计和长续航电池，该仪器可适应恶劣的工业环境，为设备稳定运行提供坚实保障。作为福禄克120B系列的经典型号，FLUKE123B不仅体现了品牌在电子测量领域的技术积累，更以实用、耐用、精准的核心特质，成为工业技术人员的可靠伙伴，持续为工业生产的安全与高效赋能。
仪器核心概述与硬件配置
FLUKE123B以“紧凑实用”为设计核心，在保留系列核心功能的基础上，针对基础工业测试场景优化了性能配置，其硬件参数与功能设计均经过严格的工业环境验证，所有数据均源自官方权威技术文档。（一）基本技术参数
FLUKE123B的核心参数围绕工业现场的高频、高压、多参数测量需求设计，关键指标如下：
示波器性能：直流耦合带宽DC至20MHz（-3dB），上升时间<17.5ns（不含探针和测试引线），垂直灵敏度5mV至200V/div，垂直精度±(1%+0.05range/div)。水平模式支持正常、单次、滚动三种模式，等效采样率最高4GS/s（重复信号），实时采样率40MS/s（1μs至60s/div量程），时基精度±(0.1%+0.025time/div)（实时采样），可捕捉≥25ns的毛刺信号。
万用表性能：覆盖直流电压、交流电压、电阻、电容、二极管、通断性等核心测量功能。直流电压量程500mV至750V，精度±(0.5%+5counts)；交流电压量程同直流电压，1Hz至60Hz频段精度±(1%+10counts)；电阻量程500Ω至30MΩ，精度±(0.6%+5counts)；电容量程50nF至500μF，精度±(2%+10counts)。
FLUKE123B示波表
电源与环境适应性：内置10.8V锂离子电池（BP290），50%背光亮度下连续工作7小时，关闭状态充电4小时满电；支持BC430/820外部电源适配器供电。机械结构符合IP51防护等级，抗振标准MIL-PRF-28800FClass2，工作温度0°C至50°C，存储温度-20°C至60°C，适应工业现场的恶劣环境。
（二）核心功能配置
FLUKE123B的功能设计聚焦“易用性”与“实用性”，核心功能均针对工业测试痛点优化：
智能触发与自动读数：搭载Connect-and-View™自动触发技术，可智能识别信号特征，自动调整幅值、时基与触发电平，无需手动操作即可稳定显示波形，适配电压、电流等多种工业信号。配合IntellaSet™自动读数功能，能根据波形类型自动显示关键参数，如正弦波显示Vrms和Hz，方波显示V峰峰值和频率，大幅降低操作门槛。
多模式记录功能：支持万用表记录仪与示波器记录仪两种模式。万用表记录仪最大测量速度2次/秒，单通道可记录200万条读数，最长记录时间2周；示波器记录仪最大采样率400Ksample/s，内置存储可记录15分钟（500μs/div）至11小时（20ms/div）波形，可通过SD卡扩展至14天，轻松捕捉间歇性故障。
安全与接口设计：配备两个4mm安全屏蔽型香蕉插孔（输入A、输入B）和一个4mm安全型香蕉插孔（COM），输入阻抗1MΩ//20pF（无探针），最大输入电压600VrmsCATIV，任意端子与接地间最大浮动电压750Vrms（≤400Hz）。支持光隔离USB接口（需OC4USB适配器），可传输屏幕截图、设置与数据，兼容FlukeView®ScopeMeter®软件，方便数据存档与分析。
核心测试原理与技术实现
FLUKE123B的精准测量性能源于成熟的电子测量原理与先进的硬件集成技术，各核心测量功能的原理均有明确的技术规范支撑，以下结合官方资料详细解析：（一）示波器核心测试原理
示波器功能通过“信号采集-数字化处理-波形重构”的流程实现，核心原理如下：
信号采集：输入A、B通道采用高阻抗输入电路（1MΩ//20pF），减少对被测电路的负载影响，通过衰减网络适配5mV至200V的宽量程输入，再经差分放大器放大微弱信号，确保信号完整性。
模数转换：采用高速模数转换器（ADC）将模拟信号转换为数字量，实时采样率40MS/s可满足高频信号的精准采样，等效采样技术通过多次采样重构重复信号波形，使采样率提升至4GS/s，捕捉25ns以上的毛刺信号。
数字信号处理：通过内置微处理器执行波形重构、参数计算（如频率、幅值、峰峰值）等算法，支持正常、平滑、包络、毛刺关闭四种显示模式，其中平滑模式可抑制波形噪声，包络模式可记录波形的最大/最小值变化趋势。
触发控制：支持A、B通道触发，灵敏度在DC至5MHz频段为0.5divisions或5mV，40MHz频段为4divisions，60MHz频段不适用；触发斜率可选择正/负，通过智能触发算法识别信号边沿，确保波形稳定显示。
（二）万用表核心测试原理
万用表功能覆盖多种无源元件与电气参数测量，各功能原理与技术参数如下表所示：
| 测量功能 | 核心测试原理 | 关键技术参数 |
| 直流电压（VDC） |
采用高输入阻抗差分放大电路，将被测电压转换为适配ADC的电压范围 通过均值算法计算直流分量，抑制交流干扰 |
量程：500mV/5V/50V/500V/750V 精度：±(0.5%+5counts) 共模抑制比（CMRR）：>100dB@DC |
| 交流电压（VAC） |
经耦合电容隔离直流分量，通过真有效值（TRMS）检波电路转换 适配不同频率的交流信号，修正频率响应误差 |
量程：500mV/5V/50V/500V/750V 精度：1Hz-60Hz±(1%+10counts)，60Hz-20kHz±(2.5%+15counts) |
| 电阻（Ω） |
输出恒定电流（0.5mA至50nA，随量程减小），测量电阻两端电压 根据欧姆定律R=U/I计算阻值，采用四线测量法减少引线电阻影响 |
量程：500Ω/5kΩ/50kΩ/500kΩ/5MΩ/30MΩ 精度：±(0.6%+5counts)（500Ω-5MΩ），±(2%+20counts)（30MΩ） |
| 电容（CAP） |
基于RC充放电原理，通过内部振荡器产生固定频率信号 测量电容充放电时间常数，推导电容量值，测量电流随量程增大而增加（500nA-0.5mA） |
量程：50nF/500nF/5μF/50μF/500μF 精度：±(2%+10counts) 满刻度读数：5000counts |
| 二极管（DIODE） |
输出0.5mA恒定电流，测量二极管正向压降，判断二极管导通状态 开路时测量电压<4V，避免损坏元件 |
测量电压：0.5mA时>2.8V 精度：±(2%+5counts) 极性：输入A为+，COM为- |
| 通断性（CONT） |
输出0.5mA测试电流，测量被测电路电 当电阻<(30Ω±5Ω)（50Ω量程）时发出蜂鸣声，短路检测响应时间≤1ms |
测量电流：0.5mA 蜂鸣阈值：<30Ω±5Ω 短路检测：≤1ms |
（三）记录功能测试原理
FLUKE123B的记录功能基于“连续采样-数据存储-事件标记”的逻辑实现：
万用表记录：按设定间隔（默认0.5s，可自定义）采集万用表读数，存储于内部内存或SD卡，支持设置事件阈值（读数偏差百分比），当读数超出阈值时标记为事件，最多可记录1024个事件，便于快速定位故障时间点。
示波器记录：连续采集波形数据，按采样率存储原始数据，支持设置幅值偏差（相对于峰峰值）和时间偏差（相对于信号周期）阈值，捕捉信号异常波动，最多可记录64个事件/通道，无需检索海量数据即可定位间歇性故障。
性能验证与校准规范
FLUKE123B的长期精准性依赖严格的性能验证与校准流程，官方校准手册明确规定了测试标准、所需设备与操作步骤，确保仪器符合技术规格。（一）性能验证关键项目
性能验证需在18°C至28°C环境温度下进行，核心测试项目及要求如下：
输入A/B基线跳变测试：用BB120适配器和50Ω终端短路输入A/B，切换时基（10ms/div与5ms/div、1μs/div与500ns/div），确保轨迹位置变化≤±0.025division（1像素），验证通道稳定性。
触发灵敏度测试：输入A接入5MHz、100mV峰峰值正弦波，调整幅值至0.5division，确保信号稳定触发；接入25MHz、400mV峰峰值正弦波，调整幅值至1.5division；接入40MHz、1.8V峰峰值正弦波，调整幅值至4division，均需稳定触发。
频率响应测试：输入A接入50kHz、1.2V峰峰值正弦波，调整幅值至6division，切换频率至20MHz，确保轨迹≥4.2division，验证高频信号传输性能。
电压精度测试：直流电压测试中，500mV量程输入15mV，读数需在14.4-15.6mV之间；5V量程输入3V，读数需在2.980-3.020V之间；交流电压测试中，500mV量程输入500mV（60Hz），读数需在494.0-506.0mV之间。
电阻精度测试：输入400Ω标准电阻，读数需在397.1-402.9Ω之间；输入4MΩ标准电阻，读数需在3.971-4.029MΩ之间，验证电阻测量准确性。
（二）校准流程与要求
FLUKE123B的校准周期为一年，需由qualified人员操作，核心流程如下：
校准准备：所需设备包括5502A/5520A校准器、PM9091/PM909250Ω同轴电缆、BB120-II屏蔽香蕉头转BNC适配器、PM9585/TRM5050Ω终端等。仪器与校准器均需预热20分钟以上，电池需充足电，连接BC430电源适配器。
预热与预校准：进入维护模式（按住F键+按下4键+释放F键），启动预热程序（CL0200），预热时长29分59秒，后续预校准步骤自动执行，总耗时约60分钟，直至显示“EndPrecal:READY”。
分项校准：包括HF增益校准、位置校准、电压增益校准、电阻校准、电容校准、二极管校准等模块。例如电压增益校准需覆盖12.5mV至500V多个量程，输入标准电压信号，仪器自动计算修正因子；电阻校准需测试50Ω至30MΩ各档位，采用四线测量法确保精度。
数据保存与退出：校准完成后，移除所有测试引线，按下EXIT键，仪器提示“校准有效”，按下YES键保存数据并退出，校准日期与编号自动更新。若校准数据无效，需返回预热步骤重新校准。
典型应用场景
FLUKE123B的功能与性能精准匹配工业测试需求，典型应用场景包括：工业电气维护：用于工厂配电系统、电机、变频器等设备的电压、电流测量，通过示波器功能观察电机启动电流波形，判断启动是否正常；通过电阻测量检查线路通断性，定位接触不良故障；通过记录功能监测配电系统电压波动，预防设备损坏。
设备故障排除：针对变频器、PLC等设备的间歇性故障，启动记录仪模式，设置阈值捕捉异常信号，快速定位故障原因（如电压跌落、电流突变）；通过电容测量检测滤波电容性能，通过二极管测量判断半导体元件好坏，提高故障诊断效率。
FLUKE123B示波表
FLUKE123B以集成化设计、高安全等级、精准的测量性能和便捷的操作体验，成为工业测试领域的标杆产品。其核心功能均源自工业现场需求，技术参数经官方严格验证，校准流程规范可追溯，确保测量数据的权威性与可靠性。无论是日常维护中的快速检测，还是复杂故障的深度诊断，FLUKE123B都能凭借示波器、万用表、记录仪三位一体的优势，简化测试流程、提升工作效率。结合IP51防护等级、抗振设计和长续航电池，该仪器可适应恶劣的工业环境，为设备稳定运行提供坚实保障。作为福禄克120B系列的经典型号，FLUKE123B不仅体现了品牌在电子测量领域的技术积累，更以实用、耐用、精准的核心特质，成为工业技术人员的可靠伙伴，持续为工业生产的安全与高效赋能。
