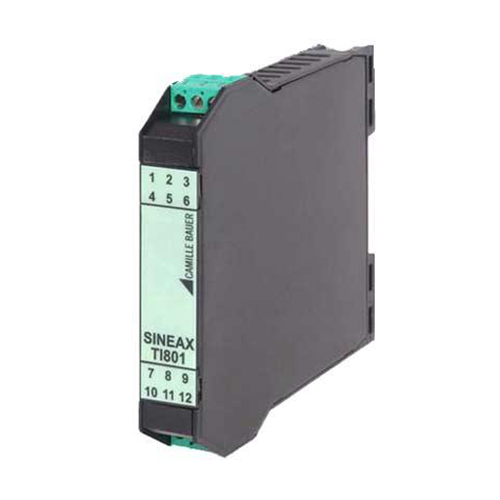

SINEAXTI801无源信号分隔器
SINEAXTI801无源信号分隔器 用于隔离电气回路mA至mA（2线制）的输出和输入之间的1500V电隔离信号，通过回路电流自供电，不需要外接电源。可以安装在DIN 46277型导轨上，可以通过将屏蔽层连接到适当的接地点来使用屏蔽电缆进行布线，保持连接线远离电源电缆，逆变器，电机，感应炉等。 SINEAXTI801/TI802无源信号分隔器 适用于通道1，无源输入，电源由被测电路提供，20mA时的压降：3.8 V+（0.02负载电阻），较大值 7V（例如250V负载下为3.8 V +（0.02 * 250）= 8.80 ......
产品描述
SINEAXTI801无源信号分隔器用于隔离电气回路mA至mA（2线制）的输出和输入之间的1500V电隔离信号，通过回路电流自供电，不需要外接电源。可以安装在DIN 46277型导轨上，可以通过将屏蔽层连接到适当的接地点来使用屏蔽电缆进行布线，保持连接线远离电源电缆，逆变器，电机，感应炉等。SINEAXTI801/TI802无源信号分隔器适用于通道1，无源输入，电源由被测电路提供，20mA时的压降：3.8 V+（0.02负载电阻），较大值 7V（例如250V负载下为3.8 V +（0.02 * 250）= 8.80 V），可以有效输出，在输出电路中产生类似于输入信号的电流。负载电阻较大500Ω，输出回路并不需要通电！通道2仅适用于SINEAXTI802无源信号分隔器。隔离器符合工业环境的电磁兼容性标准EN50081-2和电磁抗扰度EN50082-2以及具有EN 61010-1接触保护的标准。
SINEAXTI801无源信号分隔器技术参数
测量输入：1通道，电流4 ... 20 mA
测量输出：1通道，电流4 ... 20 mA
20mA时的很小压降：7 V（所有负载高达160Ω）
20mA时的较大压降：3.8V+（负载电阻）* 0.02V
较大负载电阻：500欧姆
电压：1.5kV通道间隔离
辅助能源：通过电流回路自供电，不需要电源
准确度：0.2％
响应时间≤100毫秒，直到达到很终值的90％
输入保护较大值 高达保护35 V DC。
较大输出保护 高达保护35 V DC。
SINEAXTI801无源信号分隔器测量误差
校准误差为全量程的0.2％
整个范围内的温度系数为0.02％/°C
线性化误差为总范围的0.1％
负载变化的影响为总范围的0.1％

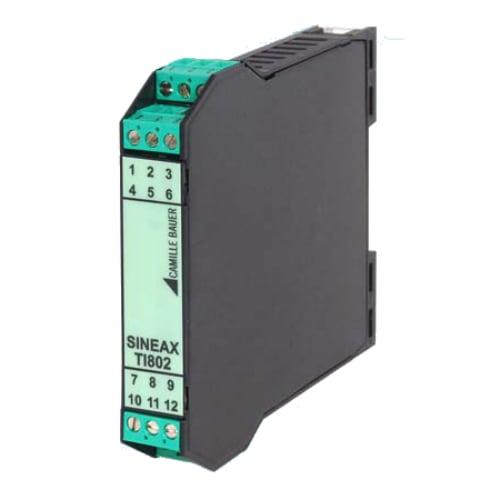

SINEAXTI801/TI802无源信号分隔器规格说明书
| Power supply | Self powered from the input (primary) loop |
| Channels | 1 (TI801) or 2 (TI802) |
| Accuracy | 0.1% |
| Response time | < 100 ms |
| Galvanic isolation | Input / output at 1500 V AC, digital |
|
Voltage drop |
Minimum volt drop at 20 mA: 7 V (all loads up to 160 Ω) Maximum volt drop at 20 mA: 3.8 V + (load resistance) x 0.02 V |
| Protections | Input / output up to 35 V DC |
| Humidity | Up to 90% at + 40 °C (not condensing) |
|
Housing |
Terminal housing for mounting on 35 mm DIN 46277. “V0” self-extinguishing glass filled nylon case |
| Dimensions | 17.5 x 100 x 112 mm (w x h x d) |
| Weight | 140 g |
| Operating temperature | 20 … 60 °C |
| Connections | Plug-in screw clamp terminal blocks, wires up to 2.5 mm2 |
