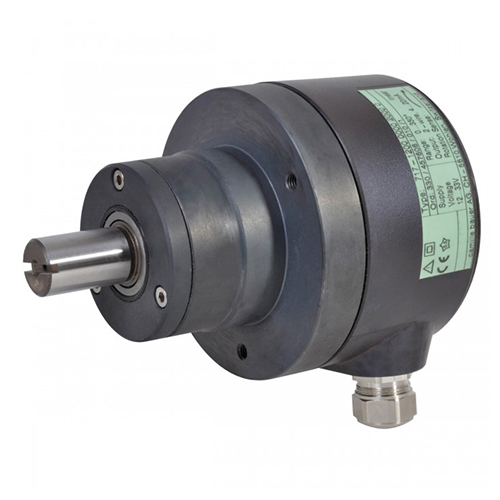

KINAX WT717可编程角位变送器
KINAX WT717可编程角位变送器 是一种坚固的可编程角度位置变送器，特别适用于粗糙环境中，此测量装置没有触点，以非接触的方式获取轴的角度位置，直径＞100mm，并将其转化为与电流成比例的和负载无关的直流电信号；测量输出（测量/电源电路）采用2线制连接（4至20mA信号），测量范围、旋转方向、特性和开关点在可以在PC上进行编程，该装置是坚固耐用，精度高，寿命长，低成本，还获得了ATEX防爆等级认证的一款角位变送器，成为机械、造船、运输......
产品描述
KINAX WT717可编程角位变送器是一种坚固的可编程角度位置变送器，特别适用于粗糙环境中，此测量装置没有触点，以非接触的方式获取轴的角度位置，直径＞100mm，并将其转化为与电流成比例的和负载无关的直流电信号；测量输出（测量/电源电路）采用2线制连接（4至20mA信号），测量范围、旋转方向、特性和开关点在可以在PC上进行编程，该装置是坚固耐用，精度高，寿命长，低成本，还获得了ATEX防爆等级认证的一款角位变送器，成为机械、造船、运输、车辆制造和化工行业的理想选择。
KINAX WT717可编程角位变送器特点
获得专利的非接触式电容系统，无磨损
可以通过PC对测量范围，旋转方向，特性，输出转换和其他功能进行编程：方便规划和项目工作，交货时间短，库存很少
旋转角度测量范围：0°... 10°至0°... 50°或0°... 50°至0°... 350°
带变速箱0 ... 20°至0 ... 1555转
测量输出（测量/电源电路）采用2线制连接（4至20 mA信号）
模拟测量值可以在安装过程中测试后续的控制电路，控制回路或测量电路
在屏幕上较长时间显示当前测量值和图形表示
机械位置的调整和模拟输出，零点和跨度的微调可以独立设置
可编程输出特性：线性，V特性或自由选择的线性化曲线
轴可以完全旋转，即使超过测量范围的上限值也不会损坏
串列介面
轴上允许的静态载荷：较大 较大1000 N（径向）500 N（轴向）
坚固外壳中的表面安装装置（IP67）：抗振动和冲击
KINAX WT717可编程角位变送器防爆使用说明书数据
|
Order Code |
Type of protection “Intrinsically safe” Marking |
Certificates |
Mounting location of device | |
| Instrument | Measuring output | |||
|
717 - 2 … 717 - 5 … |
Ex ia IIC T6 |
Ui = 30 V Ii = 160 mA Pi = max. 1 W Ci = 6.6 nF Li ≈ 0 |
Type examination Certificate ZELM 03 ATEX 0123 |
Within the hazardous area， zone 1 |
KINAX WT717可编程角位变送器输出数据
电源：H=12至33伏直流电（可用于标准版本，非Ex），H=12至30 V直流电，（Ex版本、Ex ia IIC T6“本质安全”保护类型所需），防止极性错误
输出变量IA：负载独立直流电流，与输入角度成比例
零点校正：约±5%
量程调整：约±5%
电流限制：IA max. 40 mA
标准范围：4…20 mA，双线
输出电流：< 0.3% p.p.
响应时间：< 5 ms
KINAX WT717可编程角位变送器无滑动触点，获得非接触式电容式感应系统的专利，对冲击，振动，磁场和恶劣的工业环境不敏感，用于检测旋转轴的角位置，驱动轴完全可旋转，无止动块；产品的设计用于很苛刻且灵敏的角度位置监控系统，用于发电，物料分配，铁路和海上运输，任何旋转运动都将导致成比例的4~~20mA的信号输出。关于编程，需要一台PC、编程电缆PK 610和辅助电缆以及配置软件2W2来编程变送器，可在连接或不连接电源的情况下对变送器进行编程。
文章来源于Camillebauer
KINAX WT717可编程角位变送器无滑动触点，获得非接触式电容式感应系统的专利，对冲击，振动，磁场和恶劣的工业环境不敏感，用于检测旋转轴的角位置，驱动轴完全可旋转，无止动块；产品的设计用于很苛刻且灵敏的角度位置监控系统，用于发电，物料分配，铁路和海上运输，任何旋转运动都将导致成比例的4~~20mA的信号输出。关于编程，需要一台PC、编程电缆PK 610和辅助电缆以及配置软件2W2来编程变送器，可在连接或不连接电源的情况下对变送器进行编程。
