HAL系列电气安规测试仪利用测试限值进行产线测试

HAL系列电气安规测试仪利用测试限值进行产线测试。本文主题是有效利用测试限值进行产线测试。开始介绍:虽然测试限值的使用对许多人来说并不陌生,这里还有一些复杂的问题可以考虑。本文探讨了测试极限的不同用途、如何将他们用于产品质量保证目检测而不单单是安全性能测试。开始之前,先来认知一个名词--试验限值。讨论限值的不同应用之前,让我们先讨论在执行电气安全测试时可以使用的两种限值。上限-设置试验的上限(或上限)将确保如果测量的特性蠕变超过规定的限值,则将结果视为失效。因此,低于限值的任何读数都被视为良好,测试设备将发出合格条件。下面的示例显示了Hipot测试上限的应用

有效利用测试限值进行产线测试Hipot测试上限的应用

下限-直接与上述相反,如果测量值低于极限水平,设置下限将发出故障条件。

设置下限将发出故障条件

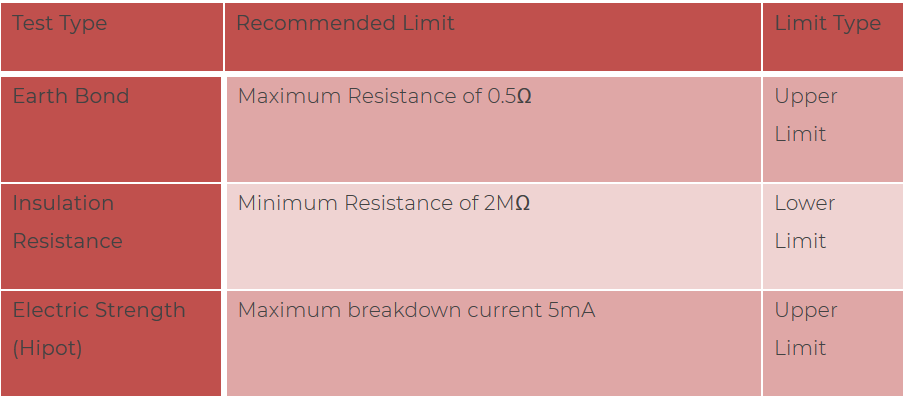

通常,国际合规文件中只规定了用户安全所需的限值。这个限制通常仅是最大值或最小值,这取决于正在执行的测试。让我们来看一个典型的电气标准,以强调所述的限制以及这些限制应如何应用。在本例中,我们参考了符合EN60598-1附录Q要求的灯具生产(常规)试验的试验限值。

灯具生产(常规)试验的试验限值

在符合性方面,可以说,如果根据上述规定设定了限值,则只要满足通过条件,则测试是完整和良好的。但是,这并不能提供完整的图片,而且在某些情况下,测试可能没有成功执行。通过进行一次简单的更改并同时设置上限和下限,可以为测试过程带来多重好处,并且可以让您放心,测试已经正确执行。
应用上限和下限创建一个有效区间,在该区间内的测试报告视为良好,如下图所示。

应用上限和下限创建一个有效区间

HAL电器安规测试仪使用试验限值作为对试验程序的检查

当进行测试时,有许多因素会影响读数:连接是否正确?被测设备是否处于正确的测试状态?比如对于某些测试,可能需要将开关置于接通位置,以确保对电路进行全面测试。
如果不满足这些条件,测试仪表可能会在高于预期值时测量一个低值甚至零。除非对操作人员进行了专门的培训,使其了解该装置需要测试,否则将不会接收到随后发出的不正确的报告,并且可能会将由于测试无效而具有潜在危险的设备运送给客户。在这种情况下,同时使用上限和下限可能会捕获这些情况,并准确地使一台被错误测试的设备无法通过测试。

HAL电器安规测试仪应用示例-交流耐压测试

在交流耐压试验期间,如果电流不超过其安全上限,则正常情况下会看到小电流流过被测件。这种小电流通常是由于测试电路中的电容,而不是实际的击穿电流,尽管如此,它在测试过程中仍然存在,并且应该在相同类型(相同型号)的所有产品中保持一致但是,如果由于测试探针放置不当或连接不正确(包括电源开关未处于接通位置)导致测试电路中断,则测试将不再有效。测得的测试电流将不再包括该“正常”泄漏量。通过对测试设置一个下限,将突出显示连接应用不正确的任何实例,并且测试失败将警告操作员测试方法存在潜在问题。

HAL电器安规测试仪使用测试限值作为质量度量

如果我们认为任何产品总是使用相同的材料,按照统一的制造程序,在相同的环境中制造,我们应该合理地期望看到每个产品制造相同的测试结果。因此,对于一个特定的产品范围,可以应用一个上限和下限来创建一个可接受的“波段”,好的产品在测试时应该落在这个波段之间。
应用示例-负载测试
以一家生产多个LED照明的制造商为例,一个简单的元件,比如一个已知值的电阻器,可能是不同产品型号的不同功耗等级之间的差异。通过设置预期功耗的上下公差,生产经理可以确信通过生产线的产品安装了正确的组件,并且符合公司规范。

HAL电器安规测试仪使用测试限值检查仪器

在某些情况下,设置限值也可能有助于检查测试设备是否正常工作。
应用示例-接地连接测试
对于在生产线上进行的任何键合测试,我们应该期望看到一些电阻,通常在毫欧范围内,但如果我们的测试仪在读数为零的情况下出现故障,会怎么样。
如果没有下限,试验可以被视为合格,但理论上,在任何涉及任何数量接地电缆的设备上,零电阻几乎是不可能的。即使对测试参数应用一个小的下限,也可以确保避免这种情况,因为测试总是显示低于下限的任何读数都是失败的,并阻止任何错误的商品出厂。
当我们考虑试验顺序时,这一点特别重要,因为在1类(接地)产品中,接地键接后进行耐压试验是典型的。在这种情况下,接地连接通常用作耐压试验期间泄漏电流的回路,因此,如果我们不能确定接地试验是否正确执行,我们就不能确定耐压试验的连接是否完好,以及绝缘是否具有足够的强度。

SEAWARD电气安规测试仪 HAL系列

HAL综合电气电器测试仪

SEAWARD HAL系列安规测试仪保护导体测试,绝缘测试,交直流耐压,泄露电流测试,功率测试与一身,易于系统集成,广泛应用于电力电子,家用电器,LED行业,音视频等产品的安规测试
