Fluke376FC交直流钳形表和它的柔性电流钳

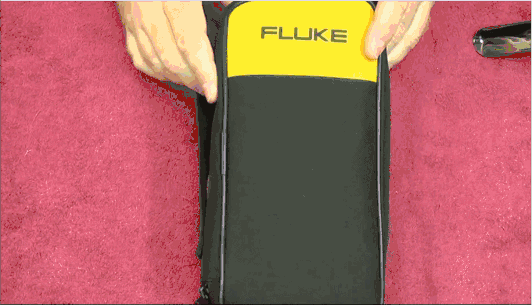

Fluke376FC交直流钳形表和它的柔性电流钳在2019年的今天我们又来介绍了,算第二次见面了,大家还记得我吗?Fluke376FC真有效值钳表工业设计经典之作标配iFex柔性探头,交流AC扩展至2500A而电压量程1000伏特,FC功能可连接手机万用表功能自带低通滤波功能。大牌的设计和质量确实让人佩服,无论是从配件还是本体来说,很多处用心的细节能感受到福禄克确实是从电气工程师们日常工作的角度出发来设计产品的。带浪涌电流捕捉功能的钳表是性能出众的电器/电气测试钳表测试仪,单手操作设计,福禄克产品质量很有保证,包装也很仔细,你可以看到有一个手提式的包装盒打开后,质量很好,应该很耐用。软包内是四件套:主机、一套万用表功能测试线、一个柔性探头及一个磁性挂带。iFlex柔性探头是这款钳表最大的看点,主要能解决在现场的狭窄和拥挤的布线或空间中,测量接线宽度的问题。长度肯定是够长的,而且做工精细,使用起来也比普通柔性电流钳更柔软。卡口锁扣平滑,插拔时使用流畅,将柔性探头插在主机上,可以扩展交流电流量程至2500A。与电流互感器型钳型表不同的是,霍尔效应钳型表钳口没有缠绕铜丝。相反,钳口环绕住导体后,导体产生的磁场集中在铁芯中的一个或多个间隙上。注意霍尔效应钳型表钳口尖端的相交点。
Fluke376FC交直流钳形表
Fluke376FC交直流钳形表外观属于“瘦长”型,符合现代直男审美,重量合适,能感觉到质感但又不至于过重。黄色的部分是橡胶磨砂质地,既防滑又保证手感。上手后发现一个设计亮点:单手可同时控制钳口开合及转动拨盘,另外HOLD键也非常贴心的设计在大拇指覆盖的地方,这些小细节在实际使用中将会非常加分。霍尔效应钳型表的钳口相交点有一个间隙,产生一个磁场(又称为磁通)必须跳过的气穴。该间隙限制了磁通,所以磁芯达不到饱和。但是由于间隙非常小,磁场仍然保持集中在气隙两端,而霍尔效应传感器(安装在间隙中)产生与间隙中磁通量成比例的电压,钳型表将电压转换为电流读数。电流互感器钳形表和霍尔效应钳形表的区别在于前者利用电磁感应原理,只能测量交流信号,并且一般只能适用45~66Hz。后者基于霍尔效应原理,可以测量交直流电流,且带宽较宽。因此,复杂的交流波形可以被高精度、低相位差的测量电流钳测得。
Fluke376FC交直流钳形表标配
Fluke376FC交直流钳形表标配的iFlex柔性电流钳可以扩展交流电流量程至2500A,让钳表适合更多测量需求。柔性钳型表也称为罗戈夫斯基(Rogowski)线圈,有时候又称为空芯线圈或柔性电流探头,罗戈夫斯基线圈于1912年首次使用,从简单的螺线管演化而来。罗戈夫斯基内部是什么?我们知道就有以下五点,第1. 绝缘的外部硅防护套(红色)。第2. 尼龙材料的隔离层(黑色)。该层在模压工艺中将线圈内部的细线与外部绝缘保护套隔离开。第3.铝质薄隔离层(白色)。将外部排列较稀疏的铜线与内部紧密卷绕的深绿色铜线隔离开。这些是线圈的收发线。第4.紧密卷绕的线(深绿)是罗氏线。第5.白色软管支撑的实心铜芯。铜芯连接到罗氏线,并提高线圈对外部电干扰的抗扰性。与电流互感器和霍尔效应钳型表不同的是,罗戈夫斯基线圈没有铁芯,而是使用缠绕的螺旋线状线圈,响应其环绕的导体的磁场的变化率(称为一阶导数)。幅值变化越快,线圈产生的电压越高。测量装置中的集成电路将输出转换为信号,该信号与导体中的信号成比例。由于罗戈夫斯基线圈不依赖于刚性铁芯,所以能够制作成柔性的,就很容易置于狭小或拥挤的空间。这是Fluke376FC等带有柔性电流钳的最具价值的特性之一。
FC指的是“Fluke Connect”,这是福禄克的一项数据传输技术,可以连接智能手机后直接在手机上读数。使用起来也比较简单,下载APP,配对设备即可。这个功能在一些高压区域或手头有其他工作无法在现场测量时比较有用。

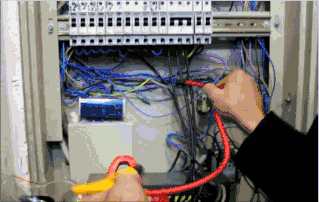

【实测时间】第一步:配对手机和376,连接电路。第二步:开始测试(带着手机在配电柜附近,控制开关并查看结果)其他功能Fluke376除了普通的测电压电流外,也有一些附加功能:万用表功能(电阻量程60000Ω,电容量程1000μF);最小值/最大值/平均值功能;低通滤波功能;浪涌电流捕捉。测试时的响应速度,精度也很出色,希望使用四五年后还能保持这种水平;可以预见柔性电流探头之后的用处会非常大,另外Fluke Connect这个app貌似还有很多强大功能,之后还需要慢慢体会。
Fluke 376的钳口最宽处为3.5mm,在众多钳表中不算非常出众,基本能符合1000A交、直流电缆线径需求,长度大约为6.4mm,在视觉上有了“瘦长”的美感。1.7mm的钳口厚度在众多钳表中比较突出,从厚度上判断应该有宣称的屏蔽功能。在钳口下端标有明显的CAT等级“CAT III 1000V、CAT IV 600V”以及量程说明 “1000A”。表笔线也标有CAT等级说明。不愧为以安全著称的测试仪器品牌。
