Fluke289C数字万用表测试电子元器件

对于工程师来说,很多时候容易忽略一些关键的要素,导致测试结果不准确甚至损坏元器件。F289C数字万用表测试电子元器件必备利器。数字万用表一直以来都是产线测试工程师、研发工程师、电气维修人员的必备利器。这得益于工程师们可以用它来验证各种电气元器件的性能好坏,如二极管、晶体管、电阻、电容器等元器件。

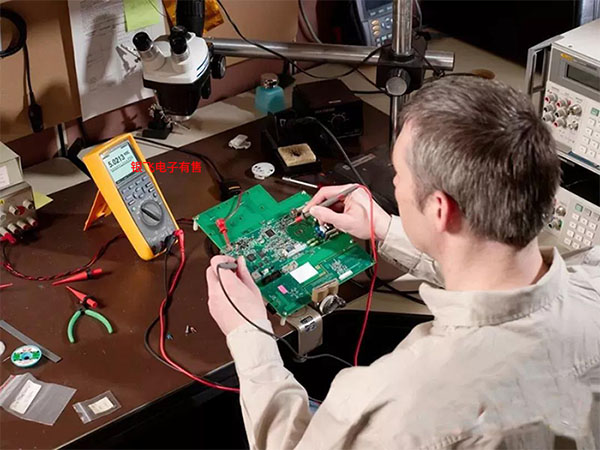

Fluke289C数字万用表测试电子元器件
FLUKE福禄克这里给大家总结了几点常见的测试电子元器件时需要注意的事项,希望能够对大家有所帮助:
1、在使用Fluke289C万用表在测试电阻/通断/电容/二极管时,必须要断电测试,且要对被测目标(尤其是容性目标)完全放电,避免元器件的电信号对测试仪表造成冲击和影响,确保测试结果的准确性。
2、使用Fluke289C万用表测试线路通断时,很多工程师会误理解为当仪表蜂鸣时,则线路完全为通路状态,阻值近乎为零。
其实真正的情况是当被测线路阻值低于某一参数值时,蜂鸣器会持续报警;当被测线路阻值高于某一参数值时,蜂鸣器会断续报警或完全停止报警。其中参数值是仪表的固有属性,不同型号的表参数可能不一样,在说明书内通断测试部分都有标注说明。举例如Fluke17B+,在测试通断时,当被测线路电阻低于70Ω时,蜂鸣器会持续报警;若高于70Ω,则蜂鸣器停止报警。Fluke289C则是一款四位半的数字万用表。
3、福禄克Fluke289C万用表测试电容的原理:由仪表内部电路恒压源对一个未知的电容进行充电,先充到2/3恒压,再放到1/3恒压,进行多个周期算法测试,得出一个时间常数值,然后根据内部回路里的一个固定电阻值,通过算法T=RC,算出C。
因此对于电容测试时,尤其是针对极性电容测试,由于充放电回路会受到其极性的影响,需要确保被测电容是单独拿出来进行测试,而不是连接在主电路板上或者设备回路上进行测试(测试回路可能会通过其他的元器件),这样会有比较大的误差。当然如果是测试无极性电容比如贴片电容、陶瓷电容,则可直接进行测试。
