用压力校验仪阀校验装置检测压力释放阀


压力校验仪阀校验装置检测压力释放阀,如何进行测试,下面分享一种简单的测量方法。
根据“变压器用压力释放阀试验标准,JB/T 7069-1993”规定:不同的口径,开启压力和闭合压力值是不同的。
开启压力15KPa,闭合压力(不小于)9KPa;
开启压力25KPa,闭合压力(不小于)15KPa;
开启压力35KPa,闭合压力(不小于)20KPa;
开启压力55KPa,闭合压力(不小于)30KPa;
开启压力70KPa,闭合压力(不小于)40KPa;
开启压力85KPa,闭合压力(不小于)50KPa;
开启压力偏差允许偏差±5KPa,都属于正常,密封压力值应小于闭合压力值,是闭合压力值的60%-80%。

变压器压力释放名词解释如下:油浸式全密封变压器在运行中,油被加热膨胀,内部压力会增加。当压力大到一定的程度,尤其是故障时,有可能使箱体爆裂。因此,在变压器顶部安装一个压力释放阀,当压力升高到一定的压力值的时侯,会向外放油以避免过压力损坏。

变压器压力释放阀有什么作用?银飞分享它的作用是使变压器的油箱不致因压力过于大而产生变形爆炸。
在大、中型变压器中采用压力释放阀代替防爆管,一般安装在变压器的油箱底部。压力释放阀在变压器正常工作时,保护变压器油与外部空气隔离。变压器一旦发生短路故障,变压器绕组将发生电弧和火花,使变压器油在瞬间产生大量气体,油箱内的压力幅增。当压力达到5.4×104Pa时,压力释放阀在2ms内开启、释放压力;在压力值为2.9×104Pa时,压力释放阀自动关闭。这样,使变压器油箱不致因压力过大而变形爆炸。
你知道变压器压力释放阀能够释放压力多少兆帕吗?这个在购买前就要预估好,下单时选好量程。和选好的压力释放阀有关,压力释放阀的选择又和变压器油箱的承压能力有关。

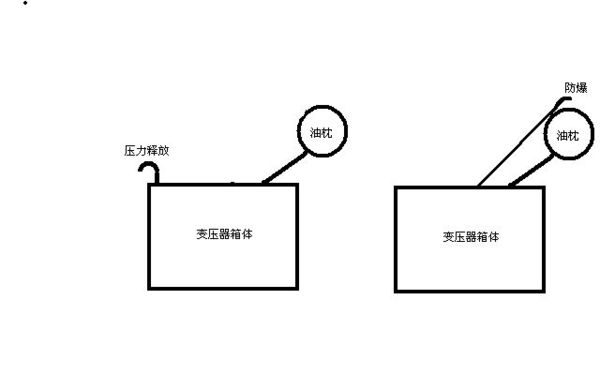

既然提到了变压器压力释放,哪你一定知道老式变压器的防爆了(就是变压器油枕上方的管子,管子口有有一层透明的像玻璃一样)。现在生产的油浸变压器用压力释放代替了防爆管。在变压器内部发生严重故障,箱体内压力陡然升高时,为防止箱体严重变形或裂开,压力释放和防爆管一样向外喷油。只不过是压力释放的定值比防爆膜更精准罢了。
压力校验仪
文章来源于压力校验仪
