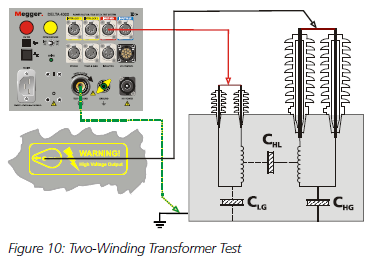

关于MEGGER的绝缘电阻测试仪的双绕组变压器的测试连接如下图所示

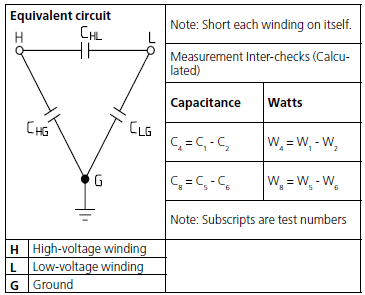

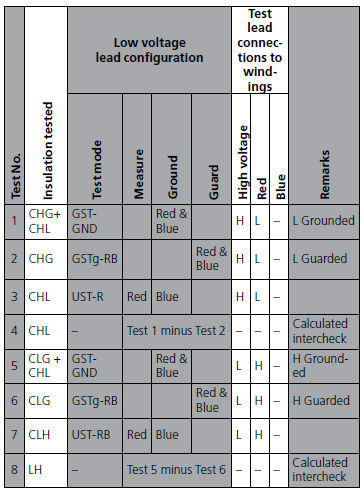

关于MEGGER的绝缘电阻测试仪的双绕组变压器的测试连接，测试连接对于包括MEGGER备用变压器在内的所有变压器测试，确保遵守以下安全条件，测试连接在下表中定义。 关于MEGGER的绝缘电阻测试仪的双绕组变压器测试连接
1]变压器必须停止运行并与电力系统隔离。2]确保变压器正确接地到系统接地。3]在变压器上施加任何电压之前，确保所有套管电流互感器都短路。4]切勿在真空下对装置进行任何类型的电气测试。闪络可能发生在低至250伏的电压下。5]如果变压器配备有负载分接开关，请将设备设置为离开中性点。有些负荷分接开关设计有避雷器型元件，即使所有套管短路，在中性位置都不会有效短路。6]将测试装置的接地线连接到变压器接地。7]缩短每个绕组的所有衬套，包括星形连接绕组的中性点。中立地也必须被移除。不允许短路线下垂。

8]将高压导线连接到测试1,2和3的高压侧套管.确保高压电缆从套管伸出。9]将红色低压导线连接到低压套管。10]对于测试5,6和7，将测试装置的高压导线连接到变压器的低压套管，将测试装置的红色低压导线连接到高压套管。11]应在每个套管上进行单独测试。配备潜在/测试水龙头的衬套应该进行UST测试，对没有测试水龙头的那些商品进行GST测试。 如有必要，热领测试可以在两种类型上进行。12]对于所有套管测试，变压器绕组必须保持短路。 未通电的绕组必须接地。13]对于具有星形 - 星形配置的变压器，内部中性线不能分开，1-3和5-7不能测量。在这种情况下，将高压套管和低压套管短接在一起并进行GST测试。测试电压应适合低压绕组的额定值。
