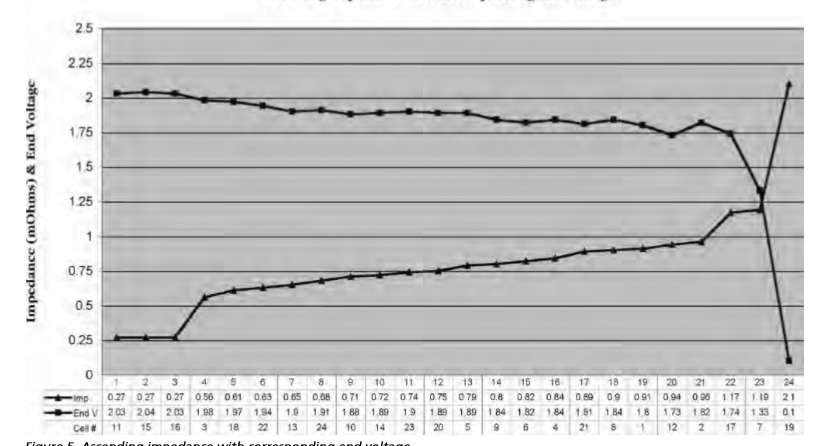

MEGGER蓄电池阻抗测试仪通过测量阻抗，可以测量蓄电池串中每个蓄电池的状态并趋于确定何时更换蓄电池或蓄电池串，这有助于规划预算需求。阻抗测试是一种真正的四线开尔文型测量，可提供出色的可靠性和高度可重复性的数据，从而为蓄电池维护和更换的决策提供依据。阻抗能够找到弱蓄电池，从而可以执行主动维护。毕竟，蓄电池是一个成本，但它是支持关键负载或收入流。如果单个单元格打开，则整个字符串将脱机并且不再支持加载。因此，在导致严重故障之前找到弱蓄电池是非常重要的。图5中的图表显示了容量降低对阻抗的影响。阻抗和容量之间有很强的相关性，因此可以在足够的时间内找到弱蓄电池并采取补救措施。该图显示了每个蓄电池的相应负载测试结束电压的升序重组阻抗数据。 （以毫欧姆为单位的阻抗与电压相同，比例为0到2.5）。这种观点，即阻抗上升/下降电压，将图表右侧的弱单元分组，以轻松找到它们。阻抗理论蓄电池不是简单的电阻。还有一个电容项。毕竟，蓄电池是电容器，存储设备和电阻器不能储存电力。 图6显示了一个电路，称为等效电路，简单地描述了蓄电池。有些人会认为电容项不是必需的，而电阻是少有需要测量的部分。MEGGER蓄电池阻抗测试仪的阻抗测量直流电阻一样。这个变量现在变成一个常数，因此频率不会以任何方式影响很终结果。影响很终结果的少有部分是蓄电池内部发生变化的部件，即电阻和电容，它们会绘制整个容量状态图。在图所示的图中，Rm是金属电阻，Re是电解质电阻，Rct是电荷转移电阻，Wi是阻抗，Cdl是双层电容。 Rm包括一个柱子到另一个柱子的所有金属部件，即柱子，顶部引线和网格，并在一定程度上包括糊剂。 Re是电解质的电阻，其在大量基础上变化不大。但在糊状物微孔处的微观水平上，这可能是重要的。 Rct是离子从酸到糊的交换的阻力。如果糊状物发生硫酸盐化，那么Rct会增加，或者如果这部分糊状物没有机械地（电气地）连接到栅格上，以致电子不能流出蓄电池。沃伯格阻抗本质上是微不足道的，并且是比重的函数。 Cdl可能是对蓄电池容量很重要的贡献。通过仅测量直流电阻，电容的一个重要部分被忽略。阻抗测量直流电阻和电容。蓄电池是复杂的并且在任何给定时间发生多于一次的电化学过程，例如离子扩散，电荷转移等。由于活性材料的转化和酸的消耗，放电期间容量降低。而且，由于硫酸盐比活性物质导电性小，因此硫酸盐板的电荷转移阻力增加。
