PROFITEST PRIME一体化多功能测试仪的按键注解
德国GMC-I的PROFITEST PRIME一体化多功能测试仪的按键注解，这些按键包括：连接，控制和显示面板。

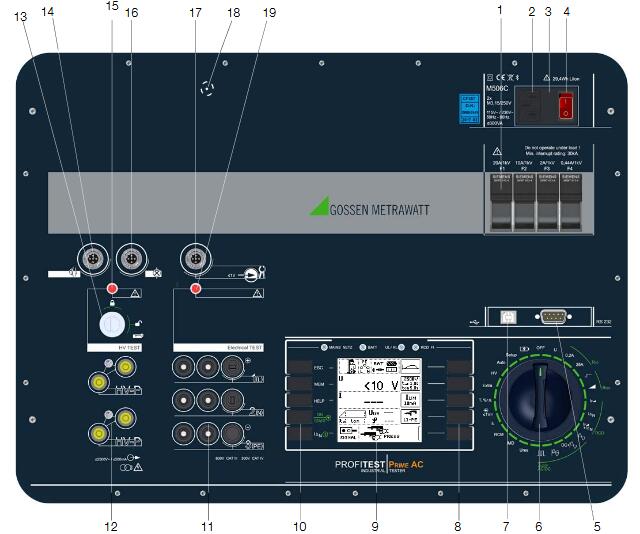

PROFITEST PRIME一体化多功能测试仪的19处控制按键（如上图所示）：
1.测量电路保险丝
2.用于特定国家/地区电源插头的入口插头连接器
3.电源连接保险丝
4.照亮开关
5.RS 232端口用于连接： - T / H传感器（Z506G）（在T％rH开关位置测量） - 用于数据输入的条形码阅读器
6.旋转选择开关（位置：关闭，测量功能，充电和设置）
7.个用于连接PC的USB从站（固件更新，报告生成，加载在PC上创建的测试序列）
8.软键（用于选择参数和极限值并保存的菜单相关键）
9.显示面板
10.固定功能键（ESC，MEM，HELP，ON / START和IΔN）
11.编码探头连接器插座，每个双极4线技术（1（L），2（N）和3（PE）以及L1，L2和L3的探头不能混合），插座1（ L）允许连接带12米电缆的可选I-SK4远程控制单元（Z506T）与4米电缆或I-SK12（Z506U），包括以下功能：启动 - 停止/IΔN/ Save-Sendand测量点照明。
12.用于HV（探头1和2）的编码探头连接器插座，每个双极4线技术用于高压手枪（用于HV AC和HV DC的探头编码，以排除不正确探头的连接）
13.用于启用高压测试电压的钥匙开关
14.用于紧急关闭开关的连接器插座：STOP PROFITEST PRIME AC（Z506D）
15.LED“HV TEST”呈红色亮起：选择HV交流测试，在HV-P插座上使用高压手枪，在测量过程中闪烁，点亮（功能测试）注意：如果在功能测试过程中红色的“HV TEST”指示灯没有亮起，请勿再次进行测量并与我们的服务部门联系（有关地址，请参阅第30 ）。
16.信号灯组合连接器插座：SIGNAL PROFITEST PRIME AC（Z506B）
17.用于（泄漏）电流测量的电流钳传感器的功能连接器插座（PROFICLIP，Z3512A ，WZ12C ，METRAFLEX P300 ）（测量在≤1V的开关位置）仅可连接电流钳传感器作为附件这些插座。 *带香蕉插头插座的适配器到Z506J功能插头
18.重置键。
19.LED“电气测试”指示灯呈红色亮起：基本测量功能处于活动状态，在相同名称的插座上使用探头1（L），2（N）和3（PE）时，系统短时亮起（功能测试）。注意：如果在功能测试过程中红色的“电气测试”LED没有亮起，请不要再进行任何测量并联系我们的服务部门。但当T / F传感器（Z506G）连接时不亮。
本文来自GMC-I仪器仪表
