致新LCR数字电桥的量程范围

  为了测量更宽范围的阻抗,LCR 电桥内部一般都会安装5 到10 个量程。这些量程就类似于天平秤的砝码,测量大的质量,需要用大的砝码来平衡,测量小的质量需要用小的砝码来匹配。

  一般LCR 都提供自动选择量程和手动选择量程2 种模式:

模式 功能概述 优点 缺点
量程自动 (自动选择) 为被测件的阻抗设置较好阻抗范围 用户无需选择阻抗范围 由于改变测量范围的时间,故测量时间较长。
量程保持 (手动选择) 不管被测件的阻抗如何,使测量都用固定阻抗范围进行 无需改变测量范围的时间(用于分选机时速度比较快) 用户需要按照被测件的值选择适当的范围

  另外,常州致新的LCR 数字电桥在以上2 种模式上还扩展了1 种分选模式,就是当用户用于自动分选机时,仪器会根据用户设定的标称值,自动选择需测量的量程范围,这样,既省去了用户计算量程范围的麻烦,有提高了仪器测量分选的速度。

  测量频率、电平及正弦交流电的基本概念?

  如果在电阻、电感和电容的电路里电动势随时间按正弦规律变化,由此产生的电流、电压也是正弦的。工程上使用正弦交流信号分析电路元件的电压电流关系及功率问题, LCR 电桥中也使用正弦交流信号分析电阻,电容,电感,或其他被动元件的阻抗。

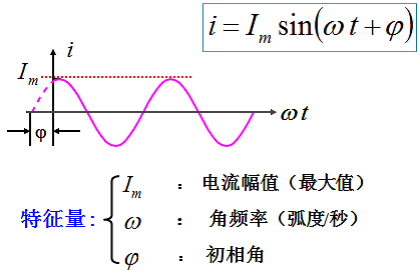

  正弦波的特征量:
致新LCR数字电桥,正弦波的特征量

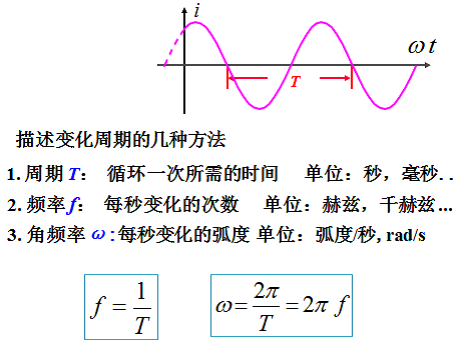

  频率、周期与角频率的概念及关系:
致新LCR数字电桥,频率、周期与角频率的概念及关系

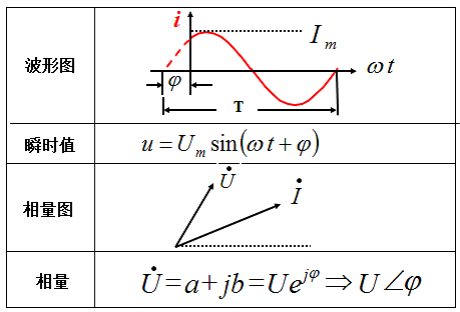

  正弦波的4 种表示方法:
致新LCR数字电桥,正弦波的4 种表示方法

  测试信号电平就是的正弦波有效值(RMS 值)。
