Fluke记录过程校准器压力开关测试记录
Fluke推出的新压力测试工具已取代传统的压力开关测试方法。现如今，大多数压力开关测试方法是：通过安装在泵上的压力计施加和测量压力，并将数字万用表设置为连续校验开关的打开和闭合。当连续性蜂鸣声指示开关的触点闭合时，执行测试的技术人员或电工需要解释施加到开关的压力。这是一个可行的解决方案，但新工具可以使这项任务变得更加容易。当压力开关从打开变为闭合以及从闭合变为打开时，Fluke记录过程校准器可以自动记录施加的压力。这样，确定开关设置点和复位点以及死区变得容易得多。
执行测试：
通过Fluke记录过程校准器，您可以测试开关上的开合干触点，或者，如果您使用的是Fluke753或754，还可以将开关连接到带电电压，校准器将测量变化的交流电压，并将其解释为开关的开合。
需要谨记的一点是：测试断电电路始终更安全，但这并非始终可行。另外，请勿测量超过300V的交流电压，因为这是75X系列产品的较大额定值。如果用75X系列产品进行测试，必须从开关切断并断开480V三相交流电压。
要实现良好的开关测试，关键是重复性。实现重复性的较好方法是，随着开关接近设置或复位压力，缓慢改变对开关施加的压力。执行测试时，找出开关设置的位置，并确保对测试泵的微调旋钮有足够调整，能够把压力调整到设置点。这样，压力可以缓慢变化，从而得到准确的开关设置点压力。针对复位点重复此步骤。通过实践，您可以在设置和复位点压力的范围内，并（在被测开关的限值内）实现出色的测试重复性。

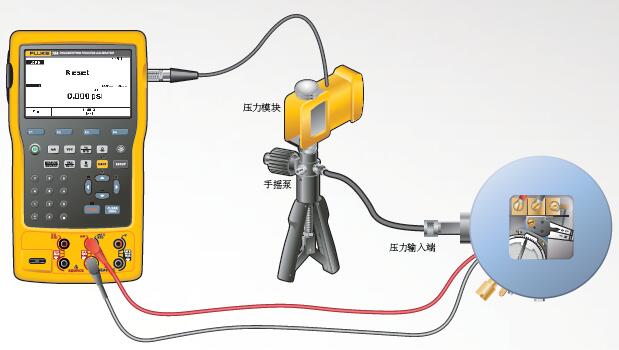

要开始测试开关，请按上图所示进行连接。在本例中，我们将测试干触点和连续性。要为测试测量连续性，请选择电阻测量。然后，切换到源屏幕模式并选择压力，以显示手摇泵产生的并通过压力模块测得的压力。使Fluke记录过程校准器模式进入分屏测试模式。
下一步是描述开关并说明它在环境压力下是常开还是闭合的。开关的松弛状态是复位状态。设置状态是开关随施加的压力或真空而变化的状态。在本例中，开关为常开，当加压超过 10 psi 时应闭合。接下来，需要定义开关设置状态的压力容差和死区尺寸。在本例中，理想的开关设置值为10 psi，容许偏差为 +/- 1 psi。在死区容差中说明容许的复位压力。在本例中，复位状态必须大于 1 psi 且小于得到的设置压力，但不得大于 3 psi且小于得到的设置压力。
测试容差完全确定后，则开始测试。增加压力，直到Fluke记录过程校准器捕捉到设置状态的压力值。然后减小压力，直到得到复位压力。在开关上重复增加和减小压力，寻求设置和复位压力测量的重复性。得到满意的结果后，按下“完成”，得到开关的通过/ 失败评估结果。如果开关未通过测试，则可能需要调整或更换开关。如果调整开关，请重复测试以记录开关的 As-Left情况，然后再重新交付使用。测试结果现已记录完毕，可以上传到校准管理软件。
