深入解读AMETEK JOFRA PTCt-155专业温度校准器的核心技术、工作原理与行业技术标准，对比老旧设备弊端，分析PTCt-155在精度、稳定性、自动化校准方面的技术升级亮点，帮助用户分辨温度校准设备优劣。

一、开篇引言：温度校准行业的现实困境

在工业生产、食品制药、电力化工等领域，温度传感器遍布每一条产线。一支Pt100热电阻的读数偏差0.5℃，可能导致整批药品灭菌不达标；一个温度开关动作迟滞，可能让反应釜错过关键工艺窗口。然而，很多企业对"传感器准不准"这件事，长期停留在"用了好几年没坏"的经验判断上。

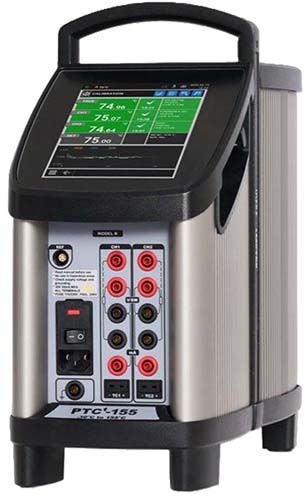

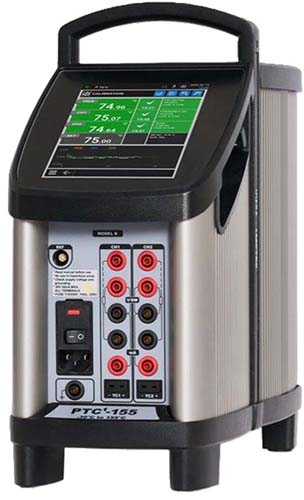

温度校准的本质，是用一台已知精度的标准温度源，去比对被检传感器的示值误差。传统做法依赖恒温油槽、水槽或老式干体炉，操作繁琐、温场不均、升降温耗时长，现场校准几乎无法开展。AMETEK JOFRA PTCt-155专业温度校准器正是针对中温段（-30℃~155℃）校准需求设计的一款干式温度校准设备，它把实验室级的温场稳定性装进了一台10公斤出头的便携机身里。

本文将从核心技术、行业标准、老旧设备弊端、升级亮点四个维度，把这款设备的技术逻辑讲透，帮你建立一套分辨温度校准设备好坏的实用框架。

二、PTCt-155核心技术详解

2.1干式温场发生原理

PTCt-155属于干式温度校准器（DryBlockCalibrator），核心部件是一个铝合金恒温块（套管）。加热元件和制冷模块环绕恒温块布置，通过闭环PID控温，让块体内部的插孔区域形成一个均匀、稳定的温度场。被检传感器插入预开孔套管中，与标准参考传感器同处于一个温区，直接比对示值。

相比液槽（油槽/水槽），干式方案没有液体挥发、污染和搬运问题，现场即插即用。该机的加热井直径26毫米，沉浸深度160毫米，套管长度150毫米，足够覆盖绝大多数工业温度传感器的插入深度需求。

2.2双传感器并行校准架构

PTCt-155的B型机型支持双传感器并行校准：一路接外部STS参考传感器（标准端），一路接被检传感器（测量端），两路信号同时采集、实时显示偏差。这种架构省去了"先看标准表、再读被检表"的人工切换步骤，校准效率和数据同步性都有明显提升。

外部参考传感器采用STS-150-A915型Pt100探针，直径4毫米、长度180毫米，插入套管中心孔。配合该参考传感器时，本机的系统精度可达±0.08℃（12个月周期，含ISO/EN/IEC17025校准不确定度），单独仪器精度为±0.06℃。如果使用机身内部参考传感器，精度为±0.18℃，满足一般现场巡检需求。

2.3温场稳定性与均匀性指标

判断一台干体炉好不好，稳定性和均匀性是两个硬指标。该机的温场稳定性为±0.01℃（稳定指示灯亮起10分钟后，30分钟测试周期内），径向均匀性（孔间温差）为0.01℃。这两个数据意味着：同一支传感器插在不同孔位、不同时间读数，差异可以控制在0.01℃量级，校准结果的重复性有充分保障。

2.4升降温效率与MVI抗干扰技术

该机从-30℃升至23℃约需3分钟，从23℃升至155℃约需12分钟；降温方面，155℃降至23℃约10分钟，23℃降至-30℃约20分钟（环境温度0℃时）。对于中温段多点校准，这个升降温速度可以显著缩短单批次校准时间。

此外，PTCt平台搭载MVI（MainsVoltageImmunity，电源电压波动免疫）技术。现场供电电压不稳时，普通干体炉的控温精度会漂移，而MVI技术通过硬件滤波和算法补偿，抑制电网波动对温场的干扰，保证在复杂供电环境下校准数据依然可靠。

2.5自动化校准功能

该机内置自动步进（AutoStep）和温度开关测试功能。自动步进允许用户预设多个温度点和稳定等待时间，仪器自动升降温、自动判稳、自动记录，无需人工值守。温度开关测试功能可自动检测开关的开点、闭点和死区，输出完整的开关动作特性曲线（需RG选件支持图形显示）。

三、温度校准行业通用技术标准

一台温度校准器是否合规，要看它是否满足以下行业标准的要求。以下表格梳理了温度校准领域的核心标准及其关注点：

对用户而言，需要重点关注三个概念：

第一，溯源性。校准器自身必须经过更高等级标准的校准，出具可溯源证书。该机出厂附带可溯源校准证书（温场温度），B型/C型还附带参考传感器输入端口和被检传感器输入端口的可溯源证书，形成完整的溯源链。

第二，不确定度。任何校准结果都附带测量不确定度。该机配合STS-150参考传感器的系统精度±0.08℃，已经包含了17025校准不确定度分量，用户可以直接引用，不需要自行重新评定。

第三，温场性能。稳定性和均匀性是干体炉的核心性能指标，对应JJF1101和JJF1030中的测试方法。用户在选型时，应要求厂家提供这两项指标的实测数据，而不是只看"温度范围"这个单一参数。

四、老旧温度校准设备的技术弊端

很多企业仍在使用五年甚至十年前的老式干体炉或恒温槽，这些设备在实际使用中存在以下共性问题：

温场均匀性差。老式设备的加热块设计简单，孔与孔之间温差可达0.1℃以上，同一批传感器在不同孔位校准，结果不一致，数据可信度低。

稳定性不足。老式PID控温算法粗糙，达到设定温度后波动大，稳定指示灯亮起后温场仍在缓慢漂移，校准人员需要凭经验等待，效率低且人为因素影响大。

升降温慢。老式干体炉从室温升到150℃往往需要20分钟以上，降温更慢，一天校准不了几个温度点，批量校准几乎不可能按时完成。

无自动化功能。校准过程全靠人工记录：手动调温、手动判稳、手写数据、事后录入Excel。不仅效率低，还容易出现抄录错误，数据追溯困难。

接口缺失。老式设备大多没有USB或以太网接口，校准数据无法自动导出，更无法对接实验室信息管理系统（LIMS），数字化转型卡在数据采集这一环。

电源适应性差。现场供电电压波动时，老式设备控温精度明显下降，在车间环境下校准数据和实验室数据对不上，用户不知道该信哪一组。

五、PTCt-155的技术升级亮点

基于PTC平台的新一代设计，该机在以下方面实现了实质性技术升级：

触摸屏可配置界面。搭载彩色触摸屏，用户可根据校准任务自定义显示视图，同时查看标准值、被检值、偏差百分比、稳定性状态等信息，不再需要在多个菜单间来回切换。

图形化校准指示（RG选件）。RG选件支持校准过程的图形化显示，实时绘制温度曲线和偏差趋势，校准人员一眼就能看出传感器是否在允差范围内，校准过程更直观。

扩展连接性。该机配备USB2.0设备端口和3个USB主机端口，以太网接口预留（用于未来扩展）。配合JofraCal软件（随U盘附赠），可实现校准数据自动记录、报表生成和批量导出，对接LIMS系统不再是难题。

丰富的传感器兼容性。该机支持几乎所有主流温度传感器类型：RTD方面覆盖Pt10、Pt50、Pt100、Pt200、Pt500、Pt1000等多种规格（含不同温度系数）；热电偶支持E、J、K、N、R、S、T各型；C型机型还支持4-20mA温度变送器输入（内置24VDC供电）。一台设备覆盖热电阻、热电偶、变送器、温度开关四大类被检对象。

多样化套管选择。该机的铝合金套管提供预开孔（公制3mm~15mm、英制1/8"~5/8"）、未开孔、多孔（Type1~11）三大类规格，适配不同直径和数量的传感器。多孔套管可同时插入多支传感器进行批量校准，进一步提升效率。

灵活的型号配置。该机提供A（基本型，无输入）、B（系统型，参考+被检双输入）、C（参考型，仅参考输入）三种型号，用户可根据实际校准场景按需选择，避免功能冗余。

六、常见问题解答（Q&A）

Q1：PTCt-155的温度范围是多少？适合哪些场景？

A：该机的工作温度范围为-30℃~155℃（-22℉~311℉），环境温度40℃时下限为-15℃。适合中低温段的温度传感器校准，包括食品制药的灭菌验证、化工过程的热电阻校验、暖通空调的温度开关测试等场景。

Q2：使用内部参考和外部参考传感器，精度差多少？

A：使用机身内部参考传感器时，精度为±0.18℃；配合外部STS-150参考传感器时，仪器精度为±0.06℃，系统总精度（含校准不确定度）为±0.08℃。对精度要求高的实验室校准，建议选配外部参考传感器。

Q3：PTCt-155可以校准热电偶吗？

A：可以。B型和C型机型支持热电偶输入，覆盖E、J、K、N、R、S、T各型热电偶，内置冷端补偿。以K型热电偶为例，在0℃点的12个月准确度为±0.20℃（含冷端补偿）。

Q4：干式校准和液槽校准，哪个更准确？

A：两者各有适用场景。液槽的温场均匀性通常更好，但升降温慢、有液体污染风险、不适合现场。干式校准器便携、快速、无液体，该机的均匀性已达0.01℃，在绝大多数工业校准场景下完全够用。如果是标定一等标准铂电阻等超高精度需求，才需要考虑液槽方案。

Q5：PTCt-155的校准数据能自动导出吗？

A：可以。通过USB接口连接电脑，使用随附的JofraCal软件，可自动记录校准过程数据、生成校准报告、导出Excel或PDF格式。RG选件还支持以太网连接，便于集成到实验室自动化系统中。

七、技术应用价值总结

温度校准不是"买台设备就行"的简单采购，而是一套从标准溯源、温场性能、操作效率到数据管理的系统工程。PTCt-155作为AMETEKJOFRAPTCt平台的中温段产品，用±0.01℃的温场稳定性、0.01℃的径向均匀性、±0.08℃的系统精度，搭建了一个可靠的温度校准基准。

对企业而言，它的价值体现在三个层面：技术层面，双传感器并行架构和MVI抗干扰技术，让校准数据在实验室和现场都保持一致；效率层面，自动步进、快速升降温、多孔套管批量校准，把单批次校准时间压缩到传统设备的三分之一；管理层面，USB数据导出和JofraCal软件，让校准记录从"手写台账"升级为"可追溯的电子数据链"，满足ISO/IEC17025和行业审计要求。

如果你正在评估温度校准设备的升级方案，建议从温场稳定性、均匀性、系统精度、自动化功能、数据接口五个维度逐项对比，而不是只看温度范围和价格标签。PTCt-155提供了一个中温段校准的成熟技术参考，值得纳入选型对比清单。
