深度解析同惠TH511E半导体C-V特性分析仪的核心技术与工作原理，梳理功率半导体C-V测试行业通用技术标准，对比普通LCR表的技术弊端，详解经济型专业C-V分析仪的升级亮点，帮助中小企业看懂技术、选对入门级测试设备。

一、开篇引言：中小功率器件测试，不必在“凑合用”和“高成本”间两难

消费电子电源、低压工业控制、小型新能源配件等领域的快速发展，带动了中小功率MOSFET、低压IGBT、快恢复二极管等器件的市场需求。越来越多的中小型器件厂商、电源整机企业开始重视C-V特性测试，希望通过管控寄生参数提升产品可靠性。

但很长一段时间里，行业入门用户都面临两难选择：用普通LCR数字电桥外接偏置源凑合用，偏置电压不够、高频测不准、换线繁琐，数据可信度低；采购进口高端专业C-V分析仪，价格高昂、功能冗余，很多研发级功能产线根本用不上，投入产出比很低。

随着国产测试仪器技术迭代，经济型专业C-V特性分析仪逐渐填补了这一市场空白。本文以同惠TH511E半导体C-V特性分析仪为例，系统讲解C-V测试的核心技术、工作原理、行业通用标准，对比老旧方案的技术弊端，帮入门用户看懂技术逻辑、掌握分辨设备好坏的方法，选到适配自身需求的测试设备。

二、仪器核心技术详解：TH511E的测试逻辑是什么

2.1先搞懂：C-V特性到底测什么

C-V特性，指的是功率器件极间电容随外加偏置电压变化的对应关系。MOSFET、IGBT这类三端器件内部存在栅源、栅漏、漏源三组极间电容，它们的数值不是固定值，会随着栅极、漏极电压的变化呈现强非线性特征。

行业通常用三个派生参数来表征器件的电容特性，也是C-V测试的核心对象：

这三个参数哪怕只有一项偏离设计范围，都会导致电源、逆变器等终端产品出现发热超标、效率下降、电磁兼容不达标等问题，因此是功率器件出厂分选、整机厂来料质检的核心检测项目。

2.2TH511E的基本测试原理

同惠TH511E半导体C-V特性分析仪采用自动平衡电桥技术实现电容的精密测量，这也是行业内主流的精密阻抗测量原理。简单来说，仪器向被测器件施加一个固定频率的小幅度交流测试信号，通过反馈回路强制测量端电位保持为零（虚地状态），再通过检测回路中的电流大小，精确计算出被测电容的数值。

在此基础上，TH511E内置了两路独立可控的直流偏置源：一路为栅极提供0~±40V的VGS偏置，一路为漏极提供0~±200V的VDS偏置，用来模拟器件实际工作时的电压工况。仪器内部集成矩阵开关模块，可以自动切换不同的端子连接逻辑，分别匹配Ciss、Coss、Crss三种参数对应的测试电路。

用户只需要一次接好器件，仪器就能自动完成全部三个电容参数与栅极电阻Rg的测量，全程不需要人工换线、重新校准，这也是专业C-V分析仪和普通LCR表最直观的区别之一。

2.3TH511E的核心技术参数

TH511E的测试频率覆盖1kHz~2MHz，包含行业通用的1MHz标准测试点，频率准确度可达0.01%。偏置方面，VGS栅极偏置范围0~±40V，VDS漏极偏置范围0~±200V，完全覆盖低压功率器件的全工况测试需求。

测量范围上，电容测试覆盖0.00001pF~9.99999F，栅极电阻Rg覆盖0.001mΩ~99.9999MΩ，最高测量准确度可达0.5%，能够满足绝大多数中小功率器件的测试精度要求。仪器标配2通道，支持单管、双路器件的并行测试，适配中小批量产线的分选需求。

三、行业通用技术标准：判断一台C-V分析仪是否专业的硬指标

很多用户不会分辨设备好坏，其实只要对照几个行业通用的技术标准，就能快速判断一台设备是否具备专业C-V测试能力。

3.1测试频率标准

功率器件的实际开关频率普遍在数百kHz到MHz级别，因此行业约定俗成以1MHz作为C-V特性测试的标准频率点。合格的专业C-V分析仪必须在1MHz频率下保持稳定、准确的测量能力，尤其是pF级的Crss参数，高频下的测量稳定性直接决定数据是否可用。

普通LCR表大多只能在100kHz以下保证精度，进入MHz频段后自身寄生参数影响显著放大，测量数据偏差大甚至出现负值，这是区分入门凑合用设备和专业设备的第一个核心门槛。同惠TH511E半导体C-V特性分析仪的有效测量频段覆盖1kHz~2MHz，1MHz频点下的小电容测量稳定性经过量产验证，符合行业通用测试标准。

3.2偏置电压标准

C-V测试的核心是测量不同偏置电压下的电容变化，偏置电压范围必须能够覆盖被测器件的实际工作电压区间，测出的数据才有工程参考价值。对于额定电压200V以内的低压功率器件，测试设备的VDS偏置至少要达到器件额定电压水平，才能完整覆盖器件工作区间的电容特性。如果偏置电压不足，只能测低压段的电容值，无法反映器件真实工作状态下的参数，等于白测。TH511E的±200VVDS偏置，刚好匹配低压功率器件的全电压测试需求。

3.3端子连接与校准标准

Ciss、Coss、Crss三个参数对应不同的端子连接方式，行业标准要求每更换一种连接方式，都要重新进行开路、短路校准，消除测试线缆和夹具的寄生误差。手动换线的老旧方案，每次换线都要人工重新校准，操作繁琐且容易遗漏，是数据一致性差的主要原因。专业C-V分析仪通过内部矩阵开关自动切换连接逻辑，一次校准后所有参数均可使用，既提升了效率，也保证了不同参数测量条件的一致性，这也是行业公认的专业设备必备特性。

3.4计量校准规范

作为计量类测试仪器，C-V分析仪需要定期校准以保证量值溯源性。目前行业内LCR类测量单元的校准，普遍参照地方计量技术规范执行，比如JJF（京）211-2026《LCR数字电桥校准规范》。TH511E的电容测量功能可参照上述规范，送具备CNAS认可资质的第三方计量机构进行校准，获取带CNAS标识的校准证书，满足ISO9001等质量体系的审核要求。选购设备时，确认设备是否支持第三方计量校准、能否出具合规的校准证书，也是判断设备是否正规的重要标准。

四、老旧设备技术弊端：普通LCR方案为什么不适合做C-V测试

很多中小企业初期都会用“普通LCR数字电桥+外接直流偏置源”的组合来凑合用，实际使用中会遇到各种难以解决的问题。

弊端一：偏置能力不足，数据无工程价值。普通LCR表本身大多不带高压偏置，外接的简易偏置源通常只有几十伏输出，远低于功率器件的实际工作电压。只能测出低压段的单点电容值，无法反映器件真实工作状态下的C-V特性，测出的数据只能做粗略参考，不能用于产品设计和质量判定。

弊端二：高频段精度差，小电容测不准。普通LCR表的设计目标是无源元件的通用阻抗测量，高频段优化不足。在1MHz频率下测量pF级的Crss参数时，仪器自身的寄生参数、线缆损耗、夹具误差都会被放大，经常出现数值跳动大、甚至出现负值的情况，数据完全无效。

弊端三：手动换线效率低，人为误差大。测Ciss、Coss、Crss三个参数要手动换三次线，每次换线还要重新做开路、短路校准，单颗器件测试就要好几分钟。产线批量测试时效率极低，而且每次换线的接触力度、接线位置不同，都会引入寄生参数变化，同一颗器件反复测出来的数据偏差很大，分选标准无法稳定。

弊端四：无专业分选功能，产线适配性差。普通LCR表大多只有基础测量功能，没有多参数联动分选、分档输出的能力，产线质检需要人工读数、人工判定，效率低且容易看错出错。也没有配套的分选信号接口，无法对接简单的分拣机构实现半自动化测试。

弊端五：多设备拼接，运维麻烦风险高。LCR表、偏置源、线缆、夹具多台设备拼凑，接线杂乱，校准和排查故障都很麻烦。高压测试时如果器件击穿短路，大电流很容易反冲损坏LCR表的输入电路，维修成本高、周期长，很多小厂遇到这种情况只能直接报废设备。

五、新型仪器技术升级亮点：TH511E针对性解决入门用户痛点

作为面向入门场景的经济型专业设备，同惠TH511E半导体C-V特性分析仪并没有盲目堆砌高端功能，而是针对老旧方案的核心痛点做了系统性的技术升级。

亮点一：一体化集成架构，开箱即用省麻烦。TH511E把LCR测量单元、双路直流偏置源、矩阵开关模块、控制系统和显示终端全部集成在一台4U机箱内，是一台完整的专业C-V测试设备，不是多台设备的拼接组合。用户收到设备后，接好电源和测试夹具就能直接使用，省去了自行搭配设备、调试兼容性、反复校准的工作量，部署周期短，上手门槛低。

亮点二：四参数同步测量，效率和一致性双提升。这是TH511E替代老旧方案的核心升级。一次接线就能同步完成Ciss、Coss、Crss、Rg四个参数的测量，内部矩阵开关自动切换，全程不需要人工干预。单颗器件测试时间从分钟级压缩到秒级，同时彻底消除了多次换线带来的接触误差，同一器件反复测试的数据一致性显著提升，产线分选标准更稳定。

亮点三：基础防护齐全，降低运维风险。针对老旧方案容易被击穿损坏的问题，TH511E内置了高压击穿保护电路，当被测器件瞬间击穿短路时，能快速响应钳位电压，保护内部测量电路不受冲击，大幅降低了器件击穿导致的仪器损坏概率。同时配备四端接触检查功能，能实时识别夹具接触不良、引线断裂等异常，自动停止测试并提示，避免因接触问题导致的误判。

亮点四：高性价比配置，降低专业测试门槛。TH511E针对入门用户的真实需求做了配置优化，保留了产线分选和基础测试必需的全部核心功能，去掉了只有高端研发场景才会用到的连续曲线扫描等选件，通道配置为固定2通道，以此控制整体成本。让中小企业、教学实训、小型研发实验室也能用上专业级的C-V测试设备，不用再在“凑合用”和“高成本”之间两难。

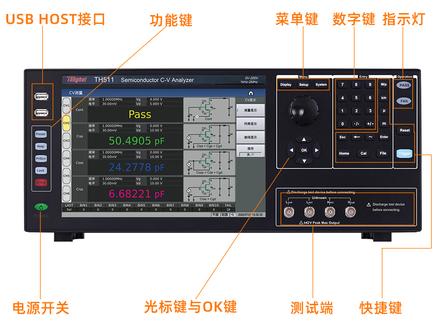

亮点五：操作轻量化，适配产线人员使用。仪器采用10.1英寸电容触摸屏，图形化操作界面，所有常用设置在同一界面就能完成，等效电路图和参数对应显示，理解成本低。常用器件的测试程序可以保存为预设文件，产线操作员只需选择程序、放入器件、按下触发就能完成测试，不需要掌握复杂的仪器原理，培训成本低，人员替换也不会影响产线运行。

亮点六：接口完善，满足基础数据追溯需求。TH511E配备LAN、RS232、USB等多种通信接口，支持SCPI和MODBUS协议，可对接上位机或简易MES系统上传测试数据，实现批次数据存档与追溯。标配HANDLER分选接口，可直接输出PASS/FAIL信号对接分拣机构，不用额外加装转接模块，方便用户搭建半自动化测试工位。

六、常见问题解答（FAQ）

Q1：TH511E和普通LCR数字电桥最核心的区别是什么？

A：最核心的区别是定位不同。普通LCR表是通用阻抗测量工具，侧重无源元件的基础测量，没有针对功率器件C-V测试的专用设计；TH511E是专门针对功率器件C-V测试的专业设备，内置双路偏置源、支持四参数同步测量、有接触检查和击穿保护等专用功能，测试效率、数据稳定性和产线适配性都远高于普通LCR表的拼凑方案。

Q2：TH511E可以测IGBT和二极管吗？

A：可以。TH511E同时支持MOSFET和IGBT的寄生参数测试，对应IGBT的参数为Cies输入电容、Coes输出电容、Cres反向传输电容和Rg栅极电阻。同时支持Cs-V模式，可用于整流二极管、快恢复二极管等器件的结电容C-V特性测试，覆盖多数低压功率器件的测试需求。

Q3：TH511E和TH511应该怎么选？

A：两款同属TH510系列200V电压等级，核心测量技术一致。TH511E是经济型入门款，固定2通道，支持点测和50点列表扫描，适合基础产线分选、入门研发、教学实训等场景，成本更可控。TH511是标准款，2通道标配可扩展至6通道，可选配曲线扫描功能，适合产能更高、需要多通道并行或研发曲线分析的场景。选型主要看通道需求、是否需要曲线扫描和预算。

Q4：TH511E能测1200V的SiC器件吗？

A：TH511E的VDS偏置为±200V，可以测1200VSiC器件0~200V的低压段C-V特性，但无法覆盖全电压范围。如果需要测试高压段的Coss、Crss特性，建议选择同系列的TH512（±1500V）或TH513（±3000V）机型，按被测器件额定电压选对应偏置范围的设备即可。

Q5：这台设备校准麻烦吗？必须返厂吗？

A：日常使用中的开路、短路、负载校准，用户按照说明书就能自行操作，用来消除测试线缆和夹具的寄生误差。法定计量校准建议每年进行一次，可以送当地具备CNAS认可资质的第三方计量机构，不需要返厂。TH511E的测量单元符合LCR数字电桥校准规范，第三方机构均可正常开展校准。

七、技术应用价值总结

C-V特性测试是功率器件质量管控的关键环节，测试设备的专业程度直接决定了测试数据的可信度，也间接影响着终端产品的可靠性。对于广大中小功率器件厂商、电源整机企业、实训教学单位来说，测试设备的选择从来不是越高端越好，而是越适配需求越好。

同惠TH511E半导体C-V特性分析仪作为经济型专业C-V测试设备，既保留了专业设备的核心能力——一体化集成架构、四参数同步测量、双路内置偏置、基础防护机制，又通过合理的功能配置控制了采购成本，精准匹配入门级用户的真实需求。它的出现，填补了普通LCR拼凑方案和高端专业设备之间的市场空白，让更多用户能够以可控的成本，用上稳定、可靠、合规的专业C-V测试设备。

对于还在用普通LCR表凑合用、纠结要不要升级测试能力的用户来说，选择一台适配自身电压等级和产能规模的专业C-V分析仪，既能切实提升测试效率和数据质量，又不会造成功能和成本的浪费，是提升产品质量管控能力的高性价比路径。
