一、开篇引言：功率器件测试，为什么C-V特性绕不开

新能源汽车、光伏逆变、储能变流器正在快速普及，背后离不开碳化硅（SiC）MOSFET和IGBT等功率半导体器件。这些器件开关频率越来越高，电压等级越来越高，对寄生参数的控制也越来越严。

但很多工程师和采购人员有个困惑：器件规格书上的参数都达标，装机后却出现开关损耗大、发热严重、甚至批量失效。问题往往出在寄生电容上。Ciss、Coss、Crss这三个参数随偏置电压非线性变化，直接决定驱动损耗、开关速度和整机温升。

要把这些参数测准，普通LCR表力不从心，需要专业的半导体C-V特性分析仪。本文以同惠TH511半导体C-V特性分析仪为例，把核心技术、工作原理、行业标准和选型要点讲透，帮你看懂技术、分辨设备好坏。

二、仪器核心技术详解：TH511到底怎么测

2.1C-V特性的基本概念

C-V特性，就是器件极间电容随偏置电压变化的关系。MOSFET有三个极：栅极G、漏极D、源极S，极间存在三个电容：栅源电容Cgs、栅漏电容Cgd、漏源电容Cds。这三个电容不是固定值，加不同电压时会明显变化。

行业通常关注三个派生参数：

这三个参数任何一个偏离设计值，逆变器、电驱系统运行时就会效率下降、发热加剧。

2.2TH511的测试原理

同惠TH511半导体C-V特性分析仪采用自动平衡电桥原理测量电容，同时内置两路独立直流偏置源：一路VGS加在栅极（0~±40V），一路VDS加在漏极（0~±200V）。仪器内部通过矩阵开关自动切换端子连接逻辑，分别实现三种测量模式：

测Ciss时，漏源短接，测栅源之间的电容；

测Coss时，栅源短接，测漏源之间的电容；

测Crss时，源极特定连接，测栅漏之间的反馈电容。

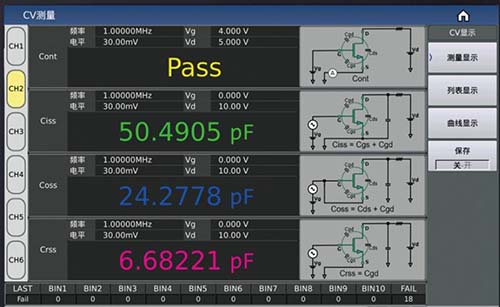

整个过程一次接线，仪器内部自动切换，无需人工换线。同时同步计算栅极电阻Rg。10.1英寸电容触摸屏同屏显示四个参数的测量值、等效电路图和分选结果。

2.3TH511的关键技术指标

TH511测试频率覆盖1kHz~2MHz，包含行业通用的1MHz标准测试点。VGS栅极偏置达±40V，VDS漏极偏置达±200V，满足中低压功率器件全工况测试需求。电容测量范围从0.00001pF到9.99999F，Rg测量范围从0.001mΩ到99.9999MΩ，最高测量准确度0.5%。标配2通道，可扩展至4通道或6通道，支持单管、多芯、模组器件并行测试。

三、行业通用技术标准：C-V测试要遵循什么

3.1测试频率标准

SiCMOSFET和IGBT的实际开关频率覆盖数百kHz至MHz级，C-V测试必须在高频下开展，才能匹配器件真实开关工况。行业通用测试频率点为1MHz，部分规范要求覆盖100kHz~2MHz范围。普通LCR表仅在100kHz以下测量可靠，进入MHz频段后自身寄生参数影响大，精度无法保证。

3.2偏置电压标准

功率器件工况下漏极电压从几十伏到上千伏不等，C-V测试必须在真实工作电压下完成。TH511的±200V偏置覆盖了中低压MOSFET、低压IGBT、二极管等器件的测试需求。对于1200V以上高压SiC器件，同系列还有TH512（±1500V）和TH513（±3000V）可选。偏置不足测出来的数据没有工程参考价值。

3.3端子连接与校准标准

Ciss、Coss、Crss对应不同端子连接逻辑，标准要求每次换线后重新开路/短路校准，消除线缆和夹具寄生误差。TH511内部自动切换，一次校准后四个参数均可测，减少人为误差。仪器支持开路、短路、负载、夹具四种校准方式，适配不同测试夹具和延长线。

3.4计量校准规范

仪器投入使用后需定期校准。LCR类数字电桥的校准遵循地方计量技术规范，如JJF（京）211-2026《LCR数字电桥校准规范》。TH511内置LCR测量模块，电容测量功能可参照上述规范校准。对于C-V专用功能，建议送具备CNAS认可资质的第三方计量机构校准，获取带CNAS标识的校准证书。

四、老旧设备技术弊端：普通LCR表为什么测不好

很多企业早期用普通LCR数字电桥或通用阻抗分析仪做C-V测试，在功率器件普及后，这些设备的局限性越来越明显。

弊端一：偏置电压不够。普通阻抗分析仪直流偏置通常只有几十伏，而功率器件漏极工作电压动辄上百伏。偏置不够，无法在真实工况下测C-V，高压段Coss、Crss数据缺失，拿低压数据设计高压电路等于盲人摸象。

弊端二：高频段精度差。普通LCR表在1MHz以上测量时，仪器自身寄生参数、线缆损耗、夹具误差显著放大，测出来的pF级Crss偏差很大，甚至出现负值，无法用于工程设计。

弊端三：手动换线效率低、误差大。Ciss、Coss、Crss对应不同接线，传统设备测一个参数换一次线，至少换三次，每次还要重新校准。产线批量测试时效率极低，每次换线都可能引入接触电阻变化，数据一致性差。

弊端四：无法生成C-V曲线。普通LCR表只能测单点电容，不支持多电压点自动扫描和曲线绘制。工程师要手动记录每个电压点数据再画图，耗时耗力，也容易遗漏曲线畸变等隐性缺陷信号。

弊端五：多设备拼接复杂。凑一套功率器件C-V测试系统，传统方案需要LCR表+VGS源+VDS源+矩阵开关+上位机，多台设备拼接，接线复杂，校准麻烦，占用空间大，产线部署困难。

五、新型仪器技术升级亮点：TH511解决了哪些痛点

针对上述弊端，同惠TH511半导体C-V特性分析仪做了系统性技术升级。

亮点一：一体化集成，一台顶一套。TH511把LCR数字电桥、VGS电压源、VDS电压源、高低压切换矩阵和上位机软件全部集成在一台4U机箱内，基于Linux系统和10.1英寸电容触摸屏操作，接线简单，部署快速，实验室和产线都适用。

亮点二：四参数同步，一次接线全测出。这是TH511区别于普通LCR表的核心升级。一次接线同步测出Ciss、Coss、Crss、Rg四个参数，内部矩阵开关自动切换，无需反复换线，既提升效率又消除连接误差。大屏同屏显示数值、等效电路图和分选结果，质检人员一眼完成判定。

亮点三：CrssPlus功能，解决高频负值难题。Crss通常在pF级，高频或长线缆场景下容易出现负值。TH511搭载同惠独有的CrssPlus算法模式，即使在自动化测试系统、高频条件下也能测得正确的Crss正值，这是普通LCR表不具备的能力。

亮点四：接触检查+通断测试，双重防误判。产线高速测试中，夹具磨损、引线断裂造成接触不良，会导致误判且难发现。TH511采用四端测量法，每个脚位两根线，任意一根断裂都能实时检测并提示，仪器自动停止测试。同时配备快速通断测试（OP_SH），C-V测试前先判断器件是否已击穿损坏，避免把损坏件杂散电容误判为合格。

亮点五：2通道标配，可扩展至6通道。TH511标配2通道，按需扩展至4或6通道，支持单管、多芯、模组器件并行测试。6通道模式下一次触发完成多颗器件全部参数测试，大幅提升产线吞吐量。

亮点六：高压击穿保护，降低维修成本。测试中若器件瞬间击穿短路，放电电流可达数百安培，反冲至仪器内部会造成损坏。TH511内置高压击穿保护电路，DS瞬间短路时保护仪器内部，避免因被测件击穿导致仪器损坏。

亮点七：2米延长线内置校准，适配自动化。自动化设备通常需要较长测试线，普通仪器延长后精度偏差大。TH511配套专用2米延长线并内置2米校准系数，保证延长线后测试精度与0米夹具一致，方便自动化集成。

亮点八：曲线扫描选件，实验室研发两用。选配曲线扫描功能后，TH511支持最多1001点C-V曲线自动扫描，对数/线性坐标可选，可叠加同一参数不同Vg的多条曲线，满足实验室研发分析需求。产线用标配功能即可，实验室按需选件，采购成本可控。

六、常见问题解答（FAQ）

Q1：TH511和TH512、TH513有什么区别？怎么选？

A：三款同属TH510系列，主要区别在VDS漏极偏置电压和通道数。TH511为±200V、2通道可扩展至6通道，适合中低压功率器件；TH512为±1500V、2通道可扩展至6通道，适合1200V级SiC器件；TH513为±3000V、单通道，带Interlock安全锁，适合高压IGBT和1700V以上SiC器件。选型时按被测器件额定电压和通道需求确定。

Q2：TH511可以测IGBT吗？

A：可以。TH511同时支持MOSFET和IGBT，对应IGBT的参数为Cies（输入电容）、Coes（输出电容）、Cres（反向传输电容）和Rg（栅极电阻），仪器内部已预置对应测试模式。

Q3：普通LCR表能凑合测C-V吗？

A：低压、低频、对精度要求不高的场合可以勉强测单点电容。但功率器件C-V测试需要高压偏置、高频精度、多参数同步和曲线扫描，普通LCR表在这几个维度都有明显短板，测出来的数据用于产品设计风险较大。如果是产线质检或研发验证，建议使用专业C-V特性分析仪。

Q4：TH511的曲线扫描是标配吗？

A：曲线扫描为选件，适用于实验室研发分析。如果仅用于产线快速分选，标配的单管点测和50点列表扫描功能即可满足需求，无需额外选配。

Q5：TH511怎么和自动化设备对接？

A：TH511标配HANDLER接口用于分选信号输出，支持RS232C、RS485、GPIB、LAN、USBDEVICE多种通信接口，可选SCPI和MODBUS协议。HANDLER接口的脚位定义、输入输出方式、应答模式全部可视化配置，降低自动化对接难度。配套2米延长线内置校准，方便集成商部署。

七、技术应用价值总结

C-V特性测试是功率半导体器件研发验证、来料质检、出厂标定的核心工序。它不仅提供器件设计所需的寄生参数数据，还能通过曲线扫描发现常规耐压测试测不出来的隐性缺陷。

同惠TH511半导体C-V特性分析仪通过一体化集成架构、四参数同步测量、CrssPlus修正、接触检查与通断测试、200V偏置、多通道扩展、高压击穿保护等技术设计，系统性解决了普通LCR表和阻抗分析仪在功率器件测试中的偏置不足、高频不准、换线繁琐、效率低下、Crss负值等痛点。

对于中低压功率器件、光伏逆变器、车载电驱、储能变流器等领域的检测需求，TH511提供了一套从产线快速分选到实验室曲线分析都适用的专业方案。选对一台专业的C-V特性分析仪，就是为产品质量和研发效率加上一道可靠的技术保障。
