本文解析Fluke RotAlign Elite激光对中仪核心工作原理、行业对中技术标准，对比老旧对中设备弊端，讲解RotAlign Elite升级亮点，帮助设备维护人员分辨激光对中仪设备好坏，解决旋转机组同轴校正实操难题。

工业现场泵组、风机、压缩机等旋转类设备，联轴器同轴对中是设备运维的基础工作。联轴器不对中会引发轴承过早磨损、密封件失效、振动超标、能耗上升、非计划停机等一系列连锁问题国家计量科...。

很多工厂依旧依靠百分表打表的传统方式开展找正作业，或者使用早期双激光对中设备。现场技术人员经常遇到这些现实困扰：设备错位量大时需要反复预对中；长距离测量时数据丢失；现场振动干扰导致测量结果波动；多机组、万向轴这类复杂工况难以处理；做完对中之后缺少标准化的数据报告，无法量化维护带来的收益。

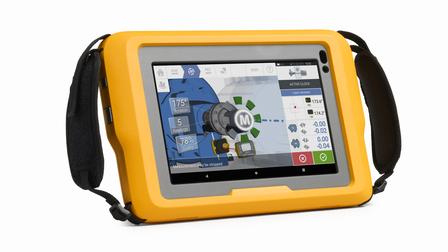

不少从业者不了解激光对中仪底层技术逻辑，选购设备时很难分辨硬件与算法的实际差异，容易被参数表的纸面数据误导。Fluke RotAlign Elite激光对中仪作为RotAlignTouch的升级机型，搭载SensAlign7系统，采用单传感器双探测器架构，面向复杂机组对中场景设计，给工业轴对中提供了一套新的技术方案。本文从原理、标准、新旧设备对比、实际价值多个维度，拆解这款仪器的技术细节，方便运维人员理解、甄别激光对中设备。

一、Fluke RotAlign Elite激光对中仪核心技术详解

Fluke RotAlign Elite激光对中仪整套技术体系分为硬件传感单元、算法智能处理、配套软件功能三大部分，核心是单激光+双位置敏感探测器（PSD）硬件架构，搭配ASI主动情景智能算法，区别于传统双激光对中方案。

1、单激光双探测器硬件工作原理

传统双激光设备，需要分别调试两端的激光发射器与接收器，两套光学单元都要瞄准，现场安装调试步骤多。Fluke RotAlign Elite激光对中仪仅配置1组激光器与1个传感器，传感器内部集成2个高分辨率PSD位置敏感探测器、MEMS倾角仪。激光发射后投射到传感器内部双探测平面，轴转动过程中，两个探测器同步捕捉激光光斑位置变化，结合倾角仪采集的角度数据，通过冻结帧测量模式，完成偏移量与角度偏差的计算。

简单理解：不需要两套发射接收光路，依靠单个传感器内部双探测平面，扩大有效光学测量范围。即使设备原始错位幅度较大，也可以直接采集测量数据，不必人工预先把轴调整到接近对中的状态。垂直、水平两个方向的偏差可以同步采集，支持现场实时移动修正，操作人员调整机器垫片、底座位置时，屏幕实时更新偏差数值。

2、ASI主动情景智能算法技术逻辑

现场工况中，地面振动、轴转动抖动、环境光线变化，都会干扰激光光斑信号，造成测量数据漂移。RotAlign Elite的ASI主动情景智能，会在测量全过程持续分析原始采集信号，识别外部扰动带来的数据波动，做实时补偿处理。算法同时对人员操作动作做引导，规避操作失误带来的测量误差，在工况复杂的现场，提升测量结果的可重复性。

3、配套软件与云端功能技术点

RotAlign Elite软件内置多套实用工具：ROI投资回报计算器，可录入停机损失、设备寿命、能耗参数，换算精确对中带来的成本节约；支持自定义报告模板，自由选择报告内图表、数据项，保存自定义模板重复调用；搭配ARC4.0PC软件，完成测量数据云端同步，实现现场运维人员和后台可靠性团队的数据协同，适合多设备集中管理的工厂。硬件层面功能还包含软脚诊断、垂直对中、多机组测量，最多支持14台设备串联机组、万向轴原位对中，也可以集成振动测量，把对中与设备振动诊断结合起来。

二、旋转轴激光对中行业通用技术标准参考

轴对中没有仪器本身的强制国标，但设备联轴器同轴度有通用设备运维验收规范，激光对中仪计量性能有对应的计量考核指标，选购与使用时可以参考下表。

实操提示：设备允许的对中偏差不是固定数值，需要结合设备转速。转速越高，联轴器允许的角度、径向偏移阈值越小。很多现场故障，就是仪器测的准，但运维人员没有按照转速匹配对应的允许偏差。

三、老旧激光对中设备常见技术弊端

早期双激光对中仪、简易款激光对中设备，在大量工厂仍在服役，在复杂工况会暴露出不少短板，很多现场对中效果差，并不是操作人员手艺问题，而是设备本身技术局限：

安装调试繁琐：双激光方案，两端都需要调校激光瞄准。错位大的时候，激光容易直接射出传感器接收区域，出现丢光，必须人工先预对中，耗费大量检修工时。

抗干扰能力弱：缺少扰动补偿算法，现场泵、风机运转带来地面振动，会造成读数来回跳动，同一个位置多次测量数值差异大，数据重复性差。

复杂工况适配不足：部分老款机型最多只支持2台设备单联轴器对中，面对多台串联机组、万向轴原位找正，软件没有对应的计算模型，只能分段手动计算，出错概率高。

报告与数据管理薄弱：报告格式固定，无法自定义内容；缺少云端协同，现场测量数据只能单机保存，不利于工厂设备可靠性档案积累。

缺少辅助诊断工具：很多旧设备只输出对中偏差数值，没有软脚检测、振动集成、收益测算功能，仅完成找正，无法做完整设备状态评估。

四、Fluke RotAlign Elite激光对中仪技术升级亮点

对比传统老旧设备，RotAlign Elite在硬件、算法、软件工具层面做了多处迭代，结合现场实际痛点，整理升级点如下：

简化现场安装设置：单激光硬件架构，只需要布置一套发射与传感器单元，减少现场调试工作量。设备原始错位较大的情况下，依旧可以捕获激光信号，省去预对中步骤，缩短检修作业时长。

扩大光学测量适应范围：双光学探测平面搭配冻结帧测量功能，拓展无线光学量程，长距离测量工况保持测量输出稳定，降低光斑跑出接收区域的概率。

实时移动修正功能：调整设备底座垫片、水平位置的同时，垂直、水平方向偏差实时刷新。操作人员可以边调整边看数值，减少反复测量、反复盘轴的次数。

ASI主动情景智能补偿：针对现场振动、轴转动扰动做实时补偿，降低外部环境带来的测量偏差，提升恶劣工况下数据可重复性，同时操作引导减少人为操作失误。

拓展复杂机组处理能力：软件算法支持最多14台机器组成的机组、多联轴器布局、原位万向轴对中，同时集成软脚诊断、高级垂直对中、振动测量，实现对中+状态诊断一体化。

软件工具链升级：自定义报告模板、ROI计算器、ARC4.0云端数据同步，把单纯的测量工具延伸到设备可靠性管理工具，方便企业做运维档案沉淀。

五、常见问答

Q1：单激光双探测器对比双激光设备，测量精度会下降吗？

A：精度取决于探测器硬件分辨率、算法补偿，不是单纯看激光数量。RotAlign Elite依靠双PSD探测器获取光斑位置，硬件层面保障采样精度；ASI算法处理环境扰动，在大错位、长距离场景，相比传统双激光设备，减少丢光、预对中等操作环节。日常选型，重点看角度、偏移示值误差与重复性指标，不要只看激光数量。

Q2：Fluke RotAlign Elite激光对中仪适合哪些设备场景？

A：适合泵、风机、压缩机、齿轮箱、多段串联机组、带万向轴传动设备，兼顾立式垂直对中。既可以停机检修找正，也可以做设备状态趋势监测，适合冶金、化工、水务、电力等有大量旋转设备的企业。

Q3：激光对中仪测出数据准确，设备运行依旧振动大是什么原因？

A：联轴器对中只是其中一项因素。还要排查软脚、基础底座刚度、联轴器本身损坏、转子不平衡、轴承故障等问题，RotAlign Elite自带软脚诊断和振动集成功能，可以辅助排查这类复合故障。

六、技术应用价值总结

轴对中属于设备预防性维护的基础环节，很多企业看重设备大修，却忽视联轴器不对中带来的长期损耗。Fluke RotAlign Elite激光对中仪依托SensAlign7系统，单激光双探测器硬件、ASI智能补偿算法，解决传统设备安装麻烦、大错位工况丢光、现场振动干扰读数波动等现实问题，把复杂多机组、万向轴这类高难度对中作业变得更可控。

仪器不只是输出一组偏移、角度测量数字，ROI计算器、自定义报告、云端协同的配套能力，帮助工厂把对中作业从单纯现场操作，沉淀为可追溯、可量化的维护数据。设备维护人员可以依托硬件与算法能力，降低人为操作带来的误差，减少非计划停机，延长轴承、密封等易损件服役周期。在选购激光对中仪的时候，不能只看纸面参数，要重点关注仪器在大错位、现场振动干扰环境的实际表现，结合自身工厂机组类型，匹配适配的设备方案。
