Fluke全能型数据采集器2638A了解产品性能与操作
在现代测试测量领域，数据采集器的性能直接决定了研发与生产的效率与精度。Fluke2638A全能型数据采集器作为福禄克公司Hydra系列的新一代产品，凭借其高精度的测量引擎、灵活的通道扩展能力以及便捷的人机交互，成为实验室与工业现场的理想选择。本文将从其核心技术原理出发，详尽拆解技术指标，并提供基于实际操作场景的使用说明，以帮助技术人员深入理解并充分发挥这款Fluke设备的潜力。Fluke2638A全能型数据采集器是一款高精度、多通道、工业级的数据采集系统，广泛应用于温度校准、环境测试、实验室研究和工业自动化等领域。根据截至2026年3月的最新公开资料，其核心特点如下：
直流电压基本准确度高达0.0024%
热电偶测量准确度达±0.5℃（支持15种热电偶类型）
铂电阻（RTD）测量准确度达±0.04℃（Pt100）
灵活的通道扩展能力
单机最多支持66个差分隔离输入通道（通过3个插槽，每个插槽支持22通道）
可通过通用接线盒快速更换预接线配置，无需重复布线
多功能信号支持
每个通道可测量：
交/直流电压、电流
电阻（2/4线）、频率
热电偶、铂电阻（2/3/4线）、热敏电阻
独立操作能力强
配备中文彩色TFT显示屏，支持实时曲线绘图（最多4通道同步）
内置6.5位数字多用表模式，可单独用作精密DMM
支持单键截屏（保存为.bmp/.jpg格式）并存储至U盘
智能数据管理
内存可保存75,000个扫描数据和1,000个设置文件
支持20个虚拟数学运算通道（可执行平均值、多项式、对数等复杂计算）
每通道可设双报警限（Hi/Lo,Hi/Hi,Lo/Lo），并输出6路TTL报警信号
安全与合规性
符合CATII300V安全标准
冷端补偿（CJC）数据存储于接线盒ID芯片，确保可追溯性，适用于制药、食品等受监管行业
支持NIST溯源校准
连接与扩展
通讯接口：LAN（10/100Mb,TCP/IP）、USB虚拟串口
支持SCPI远程命令和LabVIEW驱动
可选Zigbee无线模块（30米无遮挡范围）
支持通过THCal-DT2600或LogWareIII软件实现自动化校准与组网
典型应用场景
温度校准与验证（符合AMS2750、21CFRPart11等规范）
烘箱、恒温箱、冷藏库等温湿度场均匀性测试
电能质量分析、传感器标定、产线监测
实验室高精度多参数数据采集
注意事项
预热要求：需预热1小时才能达到标称精度
环境适应性：操作温度范围为0°C~50°C，相对湿度需控制（如40°C时<50%）
测量引擎
Fluke2638A内部基于一个6.5位（22位A/D转换）的精密数字多用表（DMM）测量引擎。这意味着它不仅仅是一个多通道记录仪，在非扫描模式下，前面板专用输入端子可直接作为一台高性能数字万用表使用。
该引擎采用多斜率模数转换器（A/D）线性度设计，能达到读数的2ppm加上量程的1ppm。在实际测量中，这种设计确保了即使在高噪声环境下，也能通过调整NPLC来滤除工频干扰，还原真实的直流信号。
输入架构
Fluke2638A后面板包含三个插槽，每个插槽由一个继电器卡和一个2638A-100通用输入接线盒组成。这种分离式设计是其区别于同类产品的技术特点：

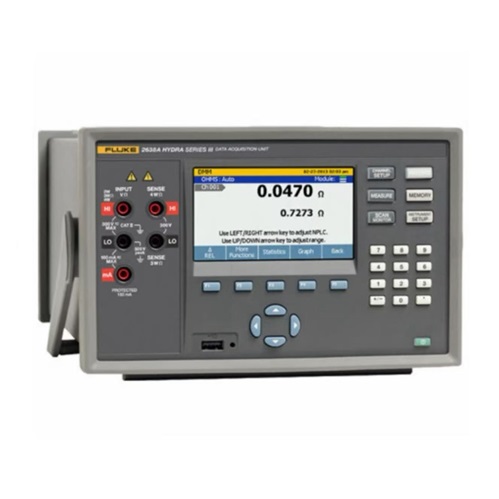

Fluke2638A全能型数据采集器
小编极仪银飞总结，信号调理：所有的信号调理电路（如分压器、电流分流器、激励电流源）均集成在主机内部，而非昂贵的接线盒中。这使得接线盒成为一个低成本的无源连接器。
冷端补偿（CJC）：每个接线盒内部都包含一个已校准的CJC传感器。接线盒的校准数据和序列号存储在内置的ID芯片中。当插入主机时，Fluke2638A会自动读取并应用这些补偿数据，确保热电偶测量的准确性与可追溯性。
准确度：在10V量程下，1年技术指标为0.0024%读数+0.0005%量程。这意味着测量10V标准信号时，误差仅为±0.24mV。
输入特性：
100mV、1V、10V量程提供>10GΩ的高输入阻抗，减少对被测电路的影响。
300V量程提供10MΩ±1%输入阻抗。
测试原理：用户可根据需求在“通道设置”中选择NPLC（工频周期数）和输入阻抗。NPLC决定了测量时间与噪声抑制能力。设置为10NPLC时，可达到6.5位分辨率，有效抑制50/60Hz工频干扰；设置为0.2NPLC（快）时，则可实现高速采样，适用于监测快速变化的信号。
热电偶温度测量
准确度：K型热电偶在0°C时，使用内部CJC，测量准确度可达0.62°C。
应用原理：在进行高精度温度测量时，Fluke2638A的对齐通道功能非常实用。用户可将已校准的参考温度计接入某一通道，设备会自动计算并利用Mx+B偏移量将其余通道读数与参考通道对齐，消除了传感器之间的固有偏差。
铂电阻（PRT/RTD）测量
准确度：4线PT100在0°C时，准确度可达0.038°C。
接线原理：支持2/3/4线制连接。配置为3线或4线输入时，Fluke2638A会自动识别并预留检测通道。例如，在模块中配置Ch101为4线PRT，设备将自动占用Ch111作为检测通道，并在软件中显示为预留状态，防止误配置。
数据记录与系统性能
内存管理：内置20MB非易失性内存，可存储75,000个带时间戳的扫描读数和1,000个配置文件。
扫描速率：直流电压通道扫描速率可达46通道/秒（取决于NPLC设置）。
运算通道：除了Mx+B标度换算外，还内置20个虚拟运算通道。这些通道可执行多项式、对数、指数、平均值、最大值等高级运算，结果可作为真实通道参与记录。
为确保达到技术指标，开机后需进行充分预热。手册建议：若设备关机超过30分钟，需预热1小时；若关机少于30分钟，预热时间应至少为关机时间的两倍。预热可让内部参考源和模拟电路达到热平衡。
通道配置与验证
操作路径：按前面板CHANNELSETUP键。
开启通道：在通道列表中选择目标通道（如Ch101），按F2开启。首次开启时，配置向导会自动引导选择信号类型（如TC-K、DCV）。
3线/4线配置：配置PRT时，若选择“3线”或“4线”，Fluke2638A会自动占用相邻的高位通道作为检测端。例如，配置Ch101为4线，Ch111会自动标记为保留，用户无需也无法单独配置Ch111。
置零功能：在现场需要消除引线误差时，可使用“验证通道”中的置零功能。设备会计算当前偏移量，并自动开启Mx+B，将计算值载入B（偏移量）中。
扫描测试配置
操作路径：在通道设置菜单中按F4进入“测试设置”。
触发类型选择：
定时触发：适用于无人值守的长期监测。设置“间隔时间”和“扫描次数”。
报警触发：适用于极限报警场景。设置当某通道触发报警时，启动扫描记录全过程数据。
外部触发：通过后面板Trig输入低电平信号同步启动扫描。
数据安全：在制药或航空（符合AMS/21CFR规范）等受管控行业，可启用数据安全功能。管理员可设置多个授权用户账户，每次开始扫描需输入密码，记录的数据文件中将包含用户ID和时间戳，确保数据的可追溯性。
维护与故障排除
继电器计数：菜单中的“继电器计数”功能记录了每个继电器卡的使用次数。当计数较高时，建议更换继电器卡以保证通道切换的可靠性。
固件更新：支持通过U盘更新固件。需在U盘根目录创建firmware文件夹，并将从福禄克官网下载的.flt文件放入其中，通过“仪器设置”菜单进行升级。
Fluke2638A全能型数据采集器通过将高精度数字多用表技术与灵活的模块化输入架构相结合，重新定义了便携式数据采集的标准。从基础的直流电压测量到复杂的热电偶温度场分析，从单机操作到基于SCIPI/LAN的远程控制，这款Fluke设备为工程师提供了一套完整的、高精度的测试解决方案。其操作逻辑清晰，无论是初次使用者还是资深测试工程师，都能通过直观的菜单系统迅速上手，专注于测试本身而非繁琐的仪器设置。
核心优势
高测量精度直流电压基本准确度高达0.0024%
热电偶测量准确度达±0.5℃（支持15种热电偶类型）
铂电阻（RTD）测量准确度达±0.04℃（Pt100）
灵活的通道扩展能力
单机最多支持66个差分隔离输入通道（通过3个插槽，每个插槽支持22通道）
可通过通用接线盒快速更换预接线配置，无需重复布线
多功能信号支持
每个通道可测量：
交/直流电压、电流
电阻（2/4线）、频率
热电偶、铂电阻（2/3/4线）、热敏电阻
独立操作能力强
配备中文彩色TFT显示屏，支持实时曲线绘图（最多4通道同步）
内置6.5位数字多用表模式，可单独用作精密DMM
支持单键截屏（保存为.bmp/.jpg格式）并存储至U盘
智能数据管理
内存可保存75,000个扫描数据和1,000个设置文件
支持20个虚拟数学运算通道（可执行平均值、多项式、对数等复杂计算）
每通道可设双报警限（Hi/Lo,Hi/Hi,Lo/Lo），并输出6路TTL报警信号
安全与合规性
符合CATII300V安全标准
冷端补偿（CJC）数据存储于接线盒ID芯片，确保可追溯性，适用于制药、食品等受监管行业
支持NIST溯源校准
连接与扩展
通讯接口：LAN（10/100Mb,TCP/IP）、USB虚拟串口
支持SCPI远程命令和LabVIEW驱动
可选Zigbee无线模块（30米无遮挡范围）
支持通过THCal-DT2600或LogWareIII软件实现自动化校准与组网
典型应用场景
温度校准与验证（符合AMS2750、21CFRPart11等规范）
烘箱、恒温箱、冷藏库等温湿度场均匀性测试
电能质量分析、传感器标定、产线监测
实验室高精度多参数数据采集
注意事项
预热要求：需预热1小时才能达到标称精度
环境适应性：操作温度范围为0°C~50°C，相对湿度需控制（如40°C时<50%）
核心技术原理与架构
Fluke2638A的设计核心在于其高精度的测量架构与模块化的输入系统。测量引擎
Fluke2638A内部基于一个6.5位（22位A/D转换）的精密数字多用表（DMM）测量引擎。这意味着它不仅仅是一个多通道记录仪，在非扫描模式下，前面板专用输入端子可直接作为一台高性能数字万用表使用。
该引擎采用多斜率模数转换器（A/D）线性度设计，能达到读数的2ppm加上量程的1ppm。在实际测量中，这种设计确保了即使在高噪声环境下，也能通过调整NPLC来滤除工频干扰，还原真实的直流信号。
输入架构
Fluke2638A后面板包含三个插槽，每个插槽由一个继电器卡和一个2638A-100通用输入接线盒组成。这种分离式设计是其区别于同类产品的技术特点：

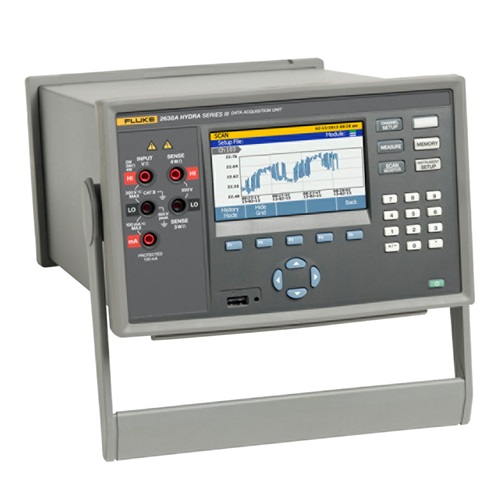

Fluke2638A全能型数据采集器
冷端补偿（CJC）：每个接线盒内部都包含一个已校准的CJC传感器。接线盒的校准数据和序列号存储在内置的ID芯片中。当插入主机时，Fluke2638A会自动读取并应用这些补偿数据，确保热电偶测量的准确性与可追溯性。
详尽技术指标与参数解读
直流电压测量准确度：在10V量程下，1年技术指标为0.0024%读数+0.0005%量程。这意味着测量10V标准信号时，误差仅为±0.24mV。
输入特性：
100mV、1V、10V量程提供>10GΩ的高输入阻抗，减少对被测电路的影响。
300V量程提供10MΩ±1%输入阻抗。
测试原理：用户可根据需求在“通道设置”中选择NPLC（工频周期数）和输入阻抗。NPLC决定了测量时间与噪声抑制能力。设置为10NPLC时，可达到6.5位分辨率，有效抑制50/60Hz工频干扰；设置为0.2NPLC（快）时，则可实现高速采样，适用于监测快速变化的信号。
热电偶温度测量
准确度：K型热电偶在0°C时，使用内部CJC，测量准确度可达0.62°C。
应用原理：在进行高精度温度测量时，Fluke2638A的对齐通道功能非常实用。用户可将已校准的参考温度计接入某一通道，设备会自动计算并利用Mx+B偏移量将其余通道读数与参考通道对齐，消除了传感器之间的固有偏差。
铂电阻（PRT/RTD）测量
准确度：4线PT100在0°C时，准确度可达0.038°C。
接线原理：支持2/3/4线制连接。配置为3线或4线输入时，Fluke2638A会自动识别并预留检测通道。例如，在模块中配置Ch101为4线PRT，设备将自动占用Ch111作为检测通道，并在软件中显示为预留状态，防止误配置。
数据记录与系统性能
内存管理：内置20MB非易失性内存，可存储75,000个带时间戳的扫描读数和1,000个配置文件。
扫描速率：直流电压通道扫描速率可达46通道/秒（取决于NPLC设置）。
运算通道：除了Mx+B标度换算外，还内置20个虚拟运算通道。这些通道可执行多项式、对数、指数、平均值、最大值等高级运算，结果可作为真实通道参与记录。
详细使用说明与实操指南
初始设置与预热为确保达到技术指标，开机后需进行充分预热。手册建议：若设备关机超过30分钟，需预热1小时；若关机少于30分钟，预热时间应至少为关机时间的两倍。预热可让内部参考源和模拟电路达到热平衡。
通道配置与验证
操作路径：按前面板CHANNELSETUP键。
开启通道：在通道列表中选择目标通道（如Ch101），按F2开启。首次开启时，配置向导会自动引导选择信号类型（如TC-K、DCV）。
3线/4线配置：配置PRT时，若选择“3线”或“4线”，Fluke2638A会自动占用相邻的高位通道作为检测端。例如，配置Ch101为4线，Ch111会自动标记为保留，用户无需也无法单独配置Ch111。
置零功能：在现场需要消除引线误差时，可使用“验证通道”中的置零功能。设备会计算当前偏移量，并自动开启Mx+B，将计算值载入B（偏移量）中。
扫描测试配置
操作路径：在通道设置菜单中按F4进入“测试设置”。
触发类型选择：
定时触发：适用于无人值守的长期监测。设置“间隔时间”和“扫描次数”。
报警触发：适用于极限报警场景。设置当某通道触发报警时，启动扫描记录全过程数据。
外部触发：通过后面板Trig输入低电平信号同步启动扫描。
数据安全：在制药或航空（符合AMS/21CFR规范）等受管控行业，可启用数据安全功能。管理员可设置多个授权用户账户，每次开始扫描需输入密码，记录的数据文件中将包含用户ID和时间戳，确保数据的可追溯性。
维护与故障排除
继电器计数：菜单中的“继电器计数”功能记录了每个继电器卡的使用次数。当计数较高时，建议更换继电器卡以保证通道切换的可靠性。
固件更新：支持通过U盘更新固件。需在U盘根目录创建firmware文件夹，并将从福禄克官网下载的.flt文件放入其中，通过“仪器设置”菜单进行升级。
Fluke2638A全能型数据采集器通过将高精度数字多用表技术与灵活的模块化输入架构相结合，重新定义了便携式数据采集的标准。从基础的直流电压测量到复杂的热电偶温度场分析，从单机操作到基于SCIPI/LAN的远程控制，这款Fluke设备为工程师提供了一套完整的、高精度的测试解决方案。其操作逻辑清晰，无论是初次使用者还是资深测试工程师，都能通过直观的菜单系统迅速上手，专注于测试本身而非繁琐的仪器设置。
