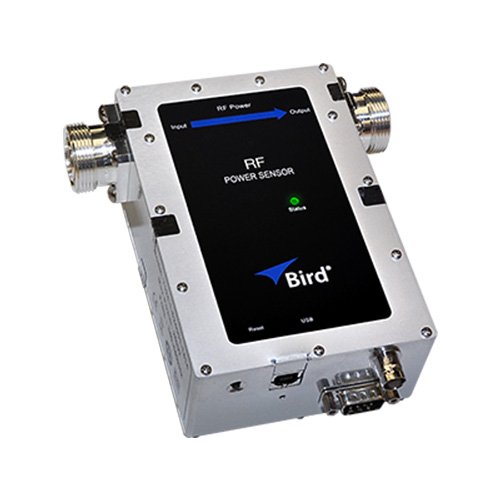

Bird公司7027系列精密射频功率传感器
Bird 7027精密射频功率传感器提升半导体行业测量精度与效率，在当今无线通信技术蓬勃发展的时代背景下，射频功率测量的准确性与可靠性对于保障通信质量、提升网络效能以及推动技术研发具有至关重要的意义。Bird公司的7027系列精密射频功率传感器正是这样一款立足于前沿科技、精益求精的产品，它以其前所未有的精确度、广泛的适用性和高度的专业化特性，在全球范围内赢得了工程师、科研人员以及各行业用户的高度赞誉。7027系列传感器不仅是对传统射频功率测量手段的一次革新突破，更是 Bird 公司致力于为全球用户提供顶尖射频测量解决方案的力证。Bird's® 7027 Series RF Power Sensors for precision semiconductor applications bring reliable and traceable accuracy to development and production engineers in lab and semiconductor fab environments. At calibrated frequencies, this sensor is capable of 1% accuracy for measurements of the CW and pulsed signals. Calibration is NIST traceable.
Bird公司7027系列精密射频功率传感器特点体现在以下几个方面：
- 测量精度：7027系列传感器实现了业界领先的测量精度，能够在整个工作频段和功率范围内保持±0.05 dB的惊人准确度，从而确保在任何条件下的射频功率测量都极为精准。
- 频率范围：该系列传感器具备宽泛的频率响应能力，覆盖从低频至微波频段的多个通信标准，适应各种无线通信环境的需求，例如VHF、UHF、微波乃至毫米波频段。
- 动态范围：7027系列提供极其宽广的动态测量范围，无论是微弱的毫瓦级信号还是强大的千瓦级功率，都能够轻松应对，实现无缝切换并保持一致的测量效果。
- 核心特点：搭载先进的热电偶技术和数字化处理系统，7027系列传感器拥有快速响应速度、实时监测能力和长期稳定性的优势，还支持远程控制和自动化数据采集，便于集成到复杂的测试系统中。
- 用户友好界面与拓展功能：通过直观的图形化操作界面和多样的通讯接口（如GPIB、LAN、USB等），用户可以便捷地配置和读取数据，同时支持多种通信协议以满足不同应用场合的定制化需求。
Bird公司的7027系列精密射频功率传感器关键领域：
- 通信设备研发与制造：在5G、4G/LTE、Wi-Fi等各种无线通信设备的设计阶段，以及生产线上的质量检测环节，用于保证发射机、接收机及其组件的功率性能指标符合国际标准。
- 电信运营与网络优化：为运营商提供实时、准确的基站发射功率监控，助力优化网络覆盖、降低能耗，并及时发现故障隐患，保障通信服务质量。
- 航空航天与国防：在卫星通信、雷达系统等高端领域，确保射频发射和接收系统的功率控制精准无误，提高整体系统的可靠性和安全性。
- 科研与教育：为高校、科研院所提供实验级的精密射频功率测量工具，帮助科研工作者深入探究射频信号特性和优化无线通信系统设计。
产品特点：
- 时间域显示功能，可用于观察脉冲信号的时间分布特性。
- 最多支持四组门控功率测量，可对选定时间段内的功率进行精确测定。
- 具备±1%的功率测量精度，确保测量结果的可靠性。
- 提供NIST可追溯校准，确保测量数据的标准化和准确性。
- 可测量脉冲状态宽度低至1微秒（取决于所使用的传感器类型）。
- 能够测量脉冲重复频率从10 Hz到100 kHz。
- 配备谐波过滤功能，减少非目标频率成分的影响。
- 包含外部同步输入接口，方便与其他设备同步测量。
- 支持RF互锁功能（可选），确保安全操作。
- 支持SCPI命令集，实现自动化控制和测试。
产品优势：
- 提升射频源的设定点精度，确保输出功率的精确控制。
- 优化整套设备之间的源与源一致性，提高整体性能表现。
- 在整个动态范围内提供高达1%准确度的功率测量，确保测量结果准确可靠。
- 简化多级脉冲信号的测量过程，提高测试效率。
- 通过用户界面或API简化数据收集工作，提升工作效率。
产品选择指南：
| 型号 | Freq. (MHz) | Power Range | Pulse Rep Rate |
|---|---|---|---|
| 7027-1-524001-xxyy | 0.4 ± 10% | 25 W to 25 kW | 10 Hz to 11.25 kHz |
| 7027-1-544601-xxyy | 2.0 ± 10% | 10 W to 5 kW | 10 Hz to 50 kHz |
| 7027-1-594301-xxyy | 13.56 ± 5% | 100 W to 10 kW | 100 Hz to 100 kHz |
| 7027-1-604801-xxyy | 27.12 ± 5% | 10 W to 3 kW | 100 Hz to 100 kHz |
| 7027-1-615501-xxyy | 40.68 ± 5% | 75 W to 7.5 kW | 100 Hz to 100 kHz |
| 7027-1-624901-xxyy | 60.0 ± 5% | 30 W to 6 kW |
100 Hz to 100 kHz |
注释：
- 脉冲功率传感器可以在一个单一脉冲内测量四个状态。
- 根据脉冲重复频率的不同，最小状态宽度大约为脉冲重复周期的1%左右。
- 同样根据脉冲重复频率的不同，最大状态宽度约为脉冲重复周期的99%左右。
- 对于接近规格极限的低或高频重复率应用，请参考用户手册了解确切限制。
- 连接器选项（xxyy）包括但不限于7/16 DIN、N型、HN型、LC型、QRM型等，如有其他特殊需求，可按需提供。
产品规格：
| 产品规格 | 描述 |
|---|---|
| 产品编号 | 7027系列 |
| 产品名称 | 精密脉冲传感器 |
| 测量类型 | 连续波(CW)和多状态脉冲射频功率传感器 |
| 功率范围 | 视型号而定，参见产品选择指南 |
| 功率测量精度 |
在校准频率处为1%，在整个功率范围内 在校准频率之外的传感器带宽内为2% |
| 阻抗 | 50欧姆 |
| VSWR范围 | 1.0:1至2.0:1 |
| 插入损耗 | ≤0.05 dB（最大值） |
| 插入VSWR | 1.05（最大值） |
| 直向性 | ≥28 dB（最小值） |
| 校准 | NIST可追溯 |
| 射频连接器 | QC 7/16 DIN, N, HN, LC, QRM以及其他按需求提供的 |
| 系统推荐校准间隔 | 6个月 |
| 接口 | USB 2.0 |
| 电源供应 | 通过提供的USB线缆供电 |
| 外部同步输入 | TTL高电平，2-5V；TTL低电平，0-0.85V |
| 兼容软件 | 虚拟功率计(VPM3-MSP) |
| 环境条件 |
温度： 工作温度：15至35°C (59至95°F) 存储温度：-20至70°C (-4至158°F) |
| 湿度 | 95%最大（非冷凝） |
| 海拔 | 最大15,000 ft (4,500 m) |
| 物理尺寸 |
尺寸：6.0" x 1.9" x 3.7" (155 x 50 x 95 mm) 不包括QC连接器 |
| 重量 | 不超过3磅，1.4公斤 |
| 认证 | 机械冲击与振动：设计满足MIL-PRF-28800F第3类要求 |
| EMC |
EMC指令 (2004/108/EC) 欧洲标准：EN 61326—测量、控制和实验室用途电气设备；EMC要求 辐射抗扰度测试规范：EN 61000-4-3—测试和测量技术 - 10V/meter |
| CE标志 | 符合 |
| RoHS | 符合 |
Bird公司的7027系列精密射频功率传感器，凭借其极致的测量精度、丰富的功能扩展性以及广泛的适用场景，已成为全球射频测量领域的一面旗帜。这一系列产品的成功推出，不仅展现了Bird公司在射频功率测量技术方面的权威地位，更彰显了其勇于创新、追求卓越的企业精神。展望未来，Bird公司将矢志不渝地秉持专业品质与客户需求相结合的原则，持续研发和完善7027系列及其他射频测量产品线，赋能无线通信行业的深度变革与可持续发展，共同开创一个更加智慧、高效的通信新时代。
