Bird5000-NG 数字功率计显示器是射频功率测量领域的尖端解决方案
Bird品牌5000-NG 数字功率计显示器是射频功率测量领域的尖端解决方案。数字功率计显示器 5000-NG 是一款手持式设备，设计用于与许多 Bird 功率传感器一起使用，以测量各种系统中的射频功率。Bird 5000-NG射频功率计显示屏是专为实现高效、精准的功率测量而精心打造，尤其在具备自动传感器检测功能方面堪称行业翘楚。这款先进的手持式仪表凭借其创新科技彻底颠覆了传统RF功率测试的操作模式，不仅能够确保数据收集过程中的准确性，还以其8英寸高分辨率彩色触摸屏提供了直观且便捷的数据可视化体验。无论您置身于严苛复杂的现场环境还是精密细致的实验室中，Bird 5000-NG都能轻松自如地为您提供详尽的数据读取和分析支持，让繁复的测试工作变得简单易行。此外，Bird 5000-NG拥有长达48小时电池续航能力以及多种数据传输方式（如USB或WiFi），确保在各种环境下均能持续进行精确且高效的射频功率测量任务。Bird 5000-NG凭借其全面的功能性和出色的兼容性，已成为各类射频工程师不可或缺的强大工具，助力他们在瞬息万变的技术领域里不断突破与提升。
Bird's 5000-NG RF Power Meter Display is the ultimate solution for power measurement with automatic sensor detection. This advanced handheld meter revolutionizes RF power meter testing, providing accurate and effortless data collection and display on its high-resolution touch screen. Whether you're in the field or lab, the 5000-NG makes reviewing data a breeze.
Bird 5000-NG射频功率计显示屏是一款先进的便携式测试设备，拥有诸多卓越特性：
-
高清晰度触摸界面：配备8英寸大尺寸、高分辨率的彩色触摸屏，即使在光线条件复杂或户外环境中也能提供出色的视觉体验和便捷操作。
-
智能传感器识别：内置自动传感器检测技术，可无缝兼容超过12种Bird品牌的现场应用传感器，极大地提高了仪器的灵活性和适用范围。
-
持久续航性能：装备有高效能电池，一次充电后可支持长达48小时的工作时间，确保用户在进行长时间测量任务时不受电源限制。
-
集成相机功能：配备有5.0百万像素的相机，便于快速记录和管理被测设备的相关信息，如序列号和型号等。
-
简易设置与精准测量：通过简洁直观的设置过程，即可实现对射频功率的精确测量，涵盖了多种关键参数。
-

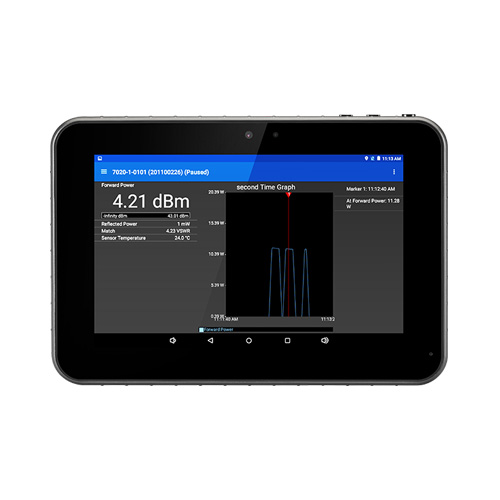

详尽的数据记录分析：具备强大的数据记录功能，能够以数字及图形形式展示结果，方便用户进行深度分析和综合评估。
-
便捷的数据传输方式：支持通过USB线缆或WiFi无线网络将采集到的数据轻松传输至计算机或其他设备，实现数据的进一步处理与共享。

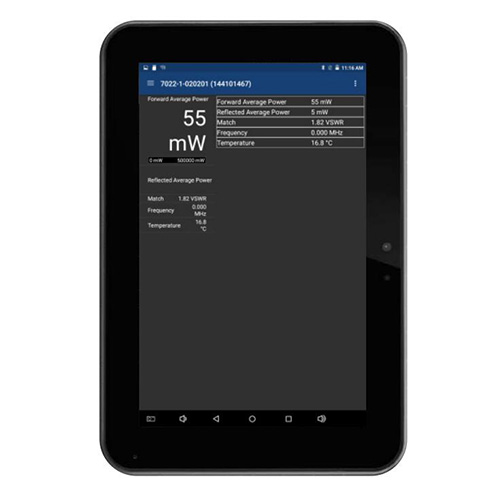

与Bird Power Sensor搭配使用时，Bird 5000-NG显示屏能够高效、准确地测量多种关键射频参数：
-
真实平均功率（正向和反射）：实时监测并精确计算传输信号的正向和反射的真实平均功率。
-
电压驻波比（VSWR）：评估系统中传输线与负载之间的匹配程度，反映信号能量损失或反射的程度。
-
回波损耗：量化反向传播的电磁能量相对于入射能量的比例，衡量系统的能量反射性能。
-
rho值（匹配效率）：表示天线系统将输入功率转化为辐射功率的能力，是衡量射频系统效率的重要指标。
-
峰值功率：记录并显示信号的最大瞬时功率。
-
峰均比（PAPR）、波峰因数（Crest Factor）：衡量信号瞬时峰值功率与平均功率之比，用于分析信号动态范围和放大器的设计要求。
-
脉冲峰值包络功率（PEP）：针对脉冲信号，测量其峰值功率的时间包络中的最大瞬间功率。
-
突发和突发平均功率：对于非连续发射的信号，能快速捕捉并计算每个突发周期内的功率变化以及整个突发期间的平均功率。
-
累积分布函数（CDF）和互补累积分布函数（CCDF）：分别描述信号功率分布的概率累计情况，有助于分析信号强度超过某一阈值的概率。
-
置信度百分比：在统计学上，用于描述数据点落在某一区间内的概率，为功率测量提供可靠性保证。
-
IEEE 194 脉冲参数：符合国际电气和电子工程师协会制定的标准，可对脉冲信号的各种特性进行详细测量。
- 传感器温度：同时监控与功率传感器相关的温度变化，确保测量结果不受环境温度影响，并确保设备工作在适宜的温度范围内。
| 产品规格 | 详细信息 |
|---|---|
| 编号 | Bird5000-NG |
| 项目名称 | 数字功率计显示 |
| 测量频率范围 | 2 MHz 至 6 GHz（需配合外部功率传感器，传感器不包含在内） |
| 主要测量参数 |
真实平均功率（正向和反射）、VSWR、回波损耗、rho、匹配效率、峰值功率、峰均比 PEP、波峰因数、突发和突发平均功率、CDF、CCDF、置信度 %、IEEE 194 脉冲参数、传感器温度 |
| 显示屏 | 全彩 8 英寸 1280 x 800 像素，带背光 |
| 操作系统 | Android 5.1 |
| 语言 | 英语 |
| 存储空间 | 16 GB |
| 数据传输方式 | USB 驱动器、PC、WiFi 或蓝牙 |
| 电池类型 | 可充电锂离子电池，3.7 V/6200 mAh |
| 电池寿命（睡眠模式下） |
- 使用 5012 系列或 7022 传感器：连续使用 24 小时 - 使用所有其他传感器：连续使用 48 小时 |
| 充电时间 | 典型情况下为 6 小时 |
| 建议校准间隔 | 无需设备自身校准，但建议定期对传感器进行校准 |
| 电源要求 |
- 交流：100 至 240 V / 50-60 Hz - 直流：5V/2.5 A |
| 升级性 | 可通过 USB 端口现场升级固件 |
| 附加功能 | 数据记录、数字和图形显示 |
| 传感器检测 | 自动 USB 传感器 |
| WiFi 标准 | 802.11 网络扫描 ACMI、BPME 和 CPM |
| 连接器 |
- Micro USB PC 接口和充电接口 - 标准 USB 功率传感器接口 |
| 兼容传感器 | 见兼容设备列表或数据表 |
| 工作环境温度 | -20 °C 至 60 °C (-4 °F 至 140 °F) |
| 存储环境温度 | -20 °C 至 80 °C (-4 °F 至 176 °F) |
| 海拔高度 | 最高可达 15,000 英尺（4,572 米） |
| 认证证书 | CE、RoHS |
| 尺寸 | 9.2 英寸 x 6.3 英寸 x 1.1 英寸 (233 x 160 x 28 毫米) |
| 重量 | 1.3 磅 (0.59 千克) |
| 应用解决方案 |
- 3141, 无线电系统监控 - BPME，广播功率监控 |
| 标准配件 | 5V 充电器（适用于美国/国际）、6' USB SeaLatch 电缆、6' USB 电缆、高级便携包、手写笔、用户手册 |
| 可选配件 | 橡胶保护套、抗冲击屏幕保护膜 |

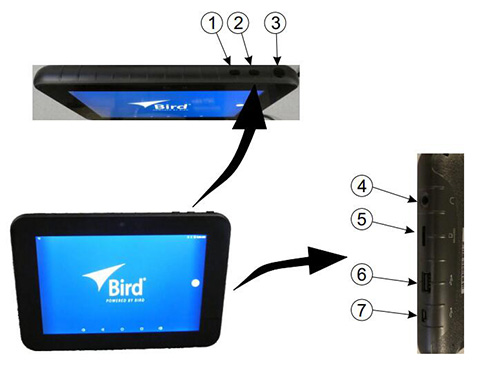

Bird 5000-NG射频功率计显示屏控制器和连接器
- 音量减小键 描述：按下此按钮时，音量将会增大。同时按住此按钮和电源键时，将截取屏幕显示内容的截图。
- 音量增加键 描述：按下时降低音量。
- 电源键 描述：用于开启或关闭5000-NG设备。在休眠模式下，也可用作唤醒5000-NG的操作键。
- 耳机插孔 描述：3.5毫米耳机接口，用于连接耳机。
- MicroSD卡插槽 描述：内存卡插槽，用于扩展内部存储空间。
- USB-A端口 描述：USB设备接口，可用于连接USB驱动器、个人电脑或Bird功率传感器。
- Micro-USB充电输入 描述：使用随附充电器为5000-NG充电的输入接口。参见第6页“电池充电”部分。此外，也可通过此接口连接至电脑进行文件管理。
Bird 5000-NG RF功率计显示器以卓越性能取代了原有的5000-XT数字功率计，以其便携性和高度智能化的操作体验引领着射频功率测试技术的新潮流。无论是广播电力监控（BPME）、无线电系统监测（3141）等各种场景应用， Bird 5000-NG都能满足您对于精准、高效测量的需求。此外，它还提供了如保护橡胶套、抗冲击屏幕保护贴等可选配件，全方位保障设备的安全与耐用性。
文章来源Bird，深圳银飞公司有售Bird 5000-NG RF功率计显示器
