Bird公司RailHawk RH-RR-KIT铁路射频电缆与天线分析仪套件
Bird公司RailHawk铁路RF电缆|铁路射频电缆与天线分析仪套件。在铁路行业确保通信网络的畅通无阻，Bird作为射频专家，推出RH-RR-KIT铁路射频电缆与天线分析仪套件。此全面解决方案助力技术人员维持高质量服务网络，有效避免停机时间和不必要开支。告别以往试错法，轻松优化您的通信基础设施。Bird的电缆与天线分析仪增强系统可靠性，确保铁路空间内通信协议的良好维护和管理。无论是新手还是专业用户，都能通过我们易于使用的分析仪快速识别并解决潜在问题，防止其演变成高昂维修成本。RailHawk® RF铁路测试套件整合了久经验证的SiteHawk™手持式分析仪功能，以及适用于UHF模拟/数字无线电系统、GSM-R/LTE-R语音/数据系统的即插即用功率传感器。所有必需组件均无缝集成于一个坚固耐用的便携箱中，方便携带。Ensure uninterrupted communication networks in the railway industry with Bird's innovative Railway RF Cable & Antenna Analyzer solution. Our comprehensive kit empowers technicians to maintain high-quality service networks, avoiding downtime and unnecessary expenses. Say goodbye to trial and error and optimize your communication infrastructure with ease.Bird's Cable & Antenna Analyzer enhances reliability and ensures the maintainability of communication protocols in the railway space. Whether you're a novice or an expert user, our easy-to-use analyzer swiftly identifies and resolves issues before they become costly repairs.The RailHawk® RF Railway Test Kit combines the functionality of the proven SiteHawk™ handheld analyzer, plug and play power sensor for UHF analog/digital radio systems, and GSM-R/LTE-R voice/data systems. All the necessary components are seamlessly integrated into a rugged transit case for convenience.
RH-RR-KIT铁路射频电缆与天线分析仪套件主要特性
- 在工作频率下测试RF电缆和天线，而非在可能掩盖问题的直流状态下进行测试。
- 精确定位RF电缆、连接器及天线源头故障。
- 采用FDR（频域反射计）技术，在工作频率下精准定位故障，不同于其他可能掩盖关键系统组件潜在故障的测量方法。
- 距离至故障（DTF）模式可在电缆和天线系统长度上的每个距离点绘制VSWR或回波损耗曲线。
- 电缆损耗功能可测量电缆系统在给定频率范围内的插入损耗。
- 配备OTG USB通信接口，用于连接Bird功率传感器、存储设备及电池充电。

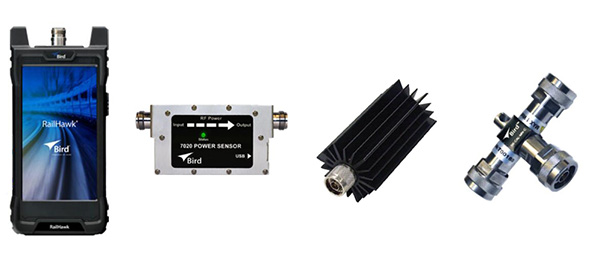

RH-RR-KIT铁路射频电缆与天线分析仪套件组成
- RailHawk铁路电缆与天线分析仪
- 7020-1-010101, 350 MHz - 4 GHz宽频功率传感器，功率范围0.15至150W
- SK-CAL-MN-C6校准组合

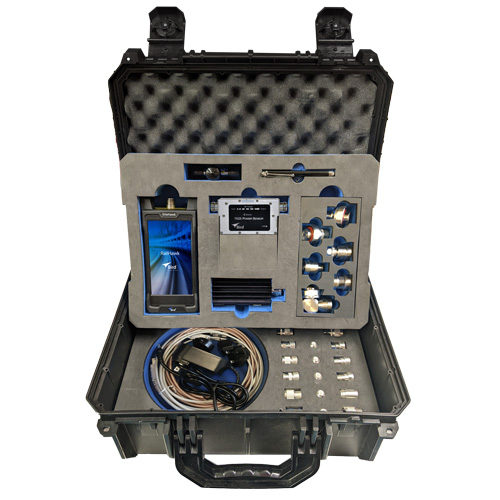

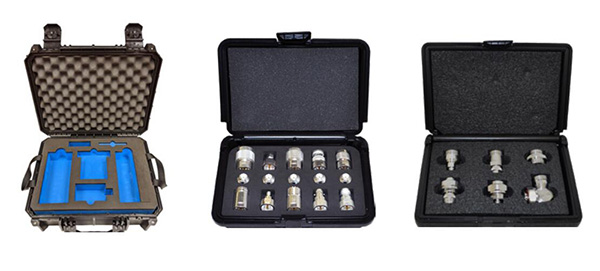

- 硬质携带箱
- 4240-401适配器套件
- 4240-550适配器套件，配备7/16" DIN接头
- 25-T-MN, 25W射频终端
| 订购时，请务必提供准确的产品编号和选配件编号，避免订错产品 | |||
 |
|||
| 订购时，请务必提供准确的产品编号和选配件编号，避免订错产品 | ||
 |
||
RailHawk铁路RF电缆与天线分析仪套件主要技术规格
| 产品规格 | 详细参数 |
|---|---|
| 产品型号 | RH-RR-KIT |
| 产品名称 | RailHawk®, 铁路射频电缆与天线分析仪套件 |
| 频率范围 | 1 MHz - 6000 MHz |
| 分辨率 | 1 kHz |
| 精度 | ±2.5ppm @25°C |
| 输出功率 | -10 dBm，典型值 |
| 轨迹噪声幅度 | IFBW 1kHz: 0.05 dB rms |
| 测量速度 | 每数据点1 ms |
| 数据点数 | 51至3201个 |
| 测量带宽 | 100 Hz至30 kHz |
| 温度稳定性 | 0.01 dB/°F (0.02 dB/°C) |
| 回波损耗测量范围 | 0 dB 至 -60 dB |
| 分辨率（回波损耗） | 0.01 dB |
| VSWR 测量范围 | 1.0 至 65.0 |
| 电缆损耗测量范围 | 0 dB 至 30 dB |
| DTF 范围 | 0 至 5000 英尺 (0 至 1500 米) |
| 校正定向性 | > 38 dB |
| 最大输入电压 | 50V |
| 抗干扰信号能力 | +13 dBm |
| 功率测量 | 是 |
| 反射幅度精度 |
–10 dB 到 0 dB: ±0.6 dB –20 dB 到 –10 dB: ±0.8 dB –35 dB 到 –20 dB: ±3.0 dB |
| 连接器 |
USB Type-C, USB 3.0 测试端口连接器：N型，50欧姆母头 |
| 温度 |
工作温度：14°F 至 131°F (–10°C 至 +55°C) 存储温度：-40°F 至 176°F (-40°C 至 +80°C) 电池充电温度：32°F 至 95°F (0°C 至 +35°C) |
| 显示屏 | 5.5 英寸，720p分辨率 |
| 支持语言 | 英语、中文、西班牙语 |
| 电池类型 | 锂离子可充电电池 |
| 工作时间 | 典型10小时 |
| 充电时间 | 典型5小时 |
| 存储容量 | 数千条轨迹和设置 |
| 建议校准间隔 | 2年 |
| 兼容性 | 详情见Bird的RF Meter页面 |
| 尺寸 | 7.7 in x 3.6 in x 2.4 in (195 mm x 90 mm x 60 mm) |
| 重量 | 1.98 lbs. (约0.9 kg) |
| 合规性及认证 |
符合CE标准 电磁兼容性：符合EN 61326-1:2006标准 |
文章来源Bird公司，深圳银飞公司有售RailHawk铁路RF电缆与天线分析仪套件
