TAHOE SERIES TA0022高性能交直流大功率电源
TA0022高性能交直流大功率电源 AMETEK加州仪器Tahoe系列高精度大功率交直流电源 结合智能性，灵活性和高功率特性，创造了一个强大的交直流电源解决方案。基于先进的SiC功率开关架构，在一个紧凑坚固的落地机柜中提供优异的产品性能和丰富的产品功能。Tahoe系列交直流电源配置灵活，性价比高，可选配军用和商业航空电子设备测试套件。Tahoe系列交直流电源适用于多种单相和多相的交直流应用，满足众多领域的功率测试需求。 TA0022产品特性 ●单机功率......
产品描述

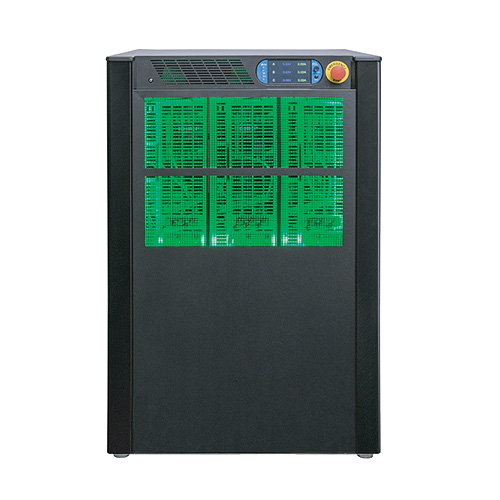

TA0022高性能交直流大功率电源
AMETEK加州仪器Tahoe系列高精度大功率交直流电源结合智能性，灵活性和高功率特性，创造了一个强大的交直流电源解决方案。基于先进的SiC功率开关架构，在一个紧凑坚固的落地机柜中提供优异的产品性能和丰富的产品功能。Tahoe系列交直流电源配置灵活，性价比高，可选配军用和商业航 空电子设备测试套件。Tahoe系列交直流电源适用于多种单相和 多相的交直流应用，满足众多领域的功率测试需求。TA0022产品特性
●单机功率15-90kVA/W，并联达1.08MVA/W+●双电压量程166/333VacL-N，220/440Vdc
●选配高压量程440VacL-N，单机90kVA/W型号支持超高压量程550/660/715VacL-N
●有独立的单相和三相输出接口，简化产品输出类型的切换
●标配RS232、USB和LAN接口，选配GPIB接口，标配虚拟面板控制软件
●输出频率16 - 550Hz，选配高频选件后达905Hz，适用于航空器件测试
●支持序列输出功能，步进分辨率为500us，适用于模拟电力特性和测试标准
●支持模拟量控制功能，适用于PHIL回路仿真和调制测试
●支持航空、舰载和IEC61000-4等电力标准测试
●标配二年免费质保
●仪器配置：Tahoe系列电源单机功率：15kVA, 22.5kVA, 30kVA, 45kVA和90kVA。如需更高功率，可选择多机系统。Tahoe系列电源允许用户根据需要灵活地配置系统，扩展应用范围。
●电压范围：Tahoe系列电源提供双电压量程：0-166VL-N和0-333VL-N,即很大287VACL- L和576VACL- L；对于需要超过333VL- N的应用，可选配-XVC400输出变压器，交流模式下提供额外的0-440VL-N(0-761VL-L) 输出量程。对于更高的电压需求，其支持用户选择自定义的-XVC电压选件。
●高峰值因数：Tahoe系列电源能够驱动高峰值因数负载，如非线性负载。由于当前许多产品使用开关电源，重复峰值电流被拉高。峰值因数为4.5的TA30，每相可提供高达300A的重复峰值电流(166VAC范围)以驱动此类负载。详情请参考每个型号的峰值重复电流参数。
●模拟量控制功能：Tahoe系列电源支持模拟量控制功能(-EXTD)，允许使用外部模拟信号控制电源，这样电源即可视作为一个高带宽放大器。模拟量与电源输出延迟时间为100us。很常见的此类应用包括发电厂硬件在环(HIL)模拟、混合动力汽车和可再生能源发电及其对公用电网的影响。
●波形编辑：Tahoe系列电源内嵌任意波形发生器，支持编辑和输出自定义波形。Tahoe系列电源支持生成谐波抗扰度测试所需的谐波波形和间谐波波形，帮助用户测试被测物在存在较大失真的公共电网中的表现。Tahoe系列电源支持序列输出功能，用户可通过软件输出单相或多相自定义的波形序列
●航空、舰载、IEC领域电力标准测试：Tahoe系列电源支持多种电力标准测试，主要包括航电标准RTCA- DO160/MIL-STD-704(GJB181)/Airbus/B78/AMD24C， 舰载电力标准MI L - STD - 13 99 - 300B和抗扰度测试标准 EN/IEC61000-4-11/13/14/17/27/28/29等。
TA0022虚拟面板软件
图形用户界面：●Tahoe系列产品标配RS232、USB、LAN接口，选配GPIB接口
●Tahoe系列产品标配虚拟面板软件，通过此软件 可远程控制和监测电源的全部功能
●相对于前面板控制，软件控制更加的简单便捷，同时支持很多独特的功能
Tahoe系列电源后面板
电能转换设备测试：随着电力需求的不断增长，电能质量成为了全球性的问题。与电网交互的电能转换设备都应进行完整的测试以确保产品的性能和可靠性。Tahoe系列电源单机可以实现多重功能，可用作于AC/DC程控电源和AC/DC电网模拟器。通过在测试过程中设置多种参数和同步内外部波形，Tahoe系列电源为电能转换设备的研发和测试提供了多种解决方案。
航空和舰载电子设备测试：Tahoe系列电源可选的航空电能质量标准测试套件(MIL-STD-704 和RTCA-DO160等) 和舰载电源总线仿真套件(MIL-STD-1399) 节省了用户创建测试步骤的时间，有助于快速预验证产品的合规性。Tahoe系列电源选配高频选件后输出频率达905Hz，可以模拟大多数飞机和舰载电气系统中的电能条件。Tahoe 系列电源是验证机载和舰载电能转换系统的良好选择。
电子设备一致性测试：随着政府和监管机构对产品质量标准的执行力度的增加，一致性测试已成为制造商必须完成的测试内容。Tahoe系列电源满足一致性测试中IEC61000-3/4等法规对交流电源的要求。根据UL、IEC、IEEE标准和国家电网指导标准和兼容性 法规，Tahoe系列电源通过使用虚拟面板软件，为各种安全性、合规性和电磁兼容测试提供所需的测试序列。
产线自动化测试：Tahoe系列电源非常适合于生产线的功能测试，为测试开发 人员、操作人员和质量团队提供诸多益处。自动并联功能有 助于动态地扩大或降低系统功率，以保障设备投资的价值； 支持NI LabVIEW驱动程序和IVI驱动程序，支持SCPI控制指令，简化了自动化测试开发步骤；自动调节的风扇有助于降低可闻噪声，改善工作环境。
航空和舰载电子设备测试：Tahoe系列电源可选的航空电能质量标准测试套件(MIL-STD-704 和RTCA-DO160等) 和舰载电源总线仿真套件(MIL-STD-1399) 节省了用户创建测试步骤的时间，有助于快速预验证产品的合规性。Tahoe系列电源选配高频选件后输出频率达905Hz，可以模拟大多数飞机和舰载电气系统中的电能条件。Tahoe 系列电源是验证机载和舰载电能转换系统的良好选择。
电子设备一致性测试：随着政府和监管机构对产品质量标准的执行力度的增加，一致性测试已成为制造商必须完成的测试内容。Tahoe系列电源满足一致性测试中IEC61000-3/4等法规对交流电源的要求。根据UL、IEC、IEEE标准和国家电网指导标准和兼容性 法规，Tahoe系列电源通过使用虚拟面板软件，为各种安全性、合规性和电磁兼容测试提供所需的测试序列。
产线自动化测试：Tahoe系列电源非常适合于生产线的功能测试，为测试开发 人员、操作人员和质量团队提供诸多益处。自动并联功能有 助于动态地扩大或降低系统功率，以保障设备投资的价值； 支持NI LabVIEW驱动程序和IVI驱动程序，支持SCPI控制指令，简化了自动化测试开发步骤；自动调节的风扇有助于降低可闻噪声，改善工作环境。
详细信息
输出参数
●功率：22.5kVA / 22.5kW，单相或三相
●模式：AC, DC, AC+DC (仅电源模式)
●交流电压量程：低量程:0-166 VrmsL-N 高量程:0-333VrmsL-N
●直流电压量程：低量程:0-220VDC 高量程:0-440VDC
●输出耦合：标配耦合：直流耦合。交流耦合模式：电压量程0-440，550，660或715VrmsL-N（-XVC）
●电压精度：交流模式:±0.3%≤100Hz,±0.6% >100Hz。 直流模式:±1V
●电压分辨率：0.1V, AC/ DC/AC+DC模式
●电压失真：<66Hz: 0.5%, 66-500Hz: 1%, >500Hz: 1.5%
●相电流（很大）：62.5/31.2 Arms；42/21 Adc
●负载调整率（电源模式）：直流、 ≤100Hz时为0.25%FS；>100Hz时为0.5%
●电源调整率：0.1%， 10%电源变化
●相位编程精度：≤100Hz:±1.5°, 100-500Hz:±2°, >500Hz:±4°
●相位编程分辨率：0.1°
●频率范围：DC、16-550Hz, DC、16-905Hz（带有高频选件，仅电源模式）
●频率精度：±0.01% + (分辨率/2)
●频率分辨率：≤81.91Hz: 0.01Hz； 82.0-819.1Hz: 0.1Hz, >819.1Hz: 1Hz (带有LKM/LKS选件，16-905Hz为1Hz)
●电压稳定度：0.25%，工作8小时以上，恒定线路、负载和温度，连接外部感应导线
测量参数
●频率：精度（±）¹（0.01%+0.01 Hz）；分辨率（0.01，到81.91Hz，0.1到905Hz）
深圳银飞电子有售TA0022高性能交直流大功率电源，文章来源于AMETEK阿美特克
●电压有效值：精度（±）¹（0.05V+0.02%, <100Hz, 0.1V+0.02%, 100-820Hz）；分辨率（0.01V）
●直流电压：精度（±）¹（0.5V）；分辨率（0.1V）
●峰值电流：精度（±）¹（0.15A+0.02%, <100Hz, 0.3A+0.02%, 100-820Hz）；分辨率（0.01Amp）
输入参数
●效率：85% (典型值，受供电和负载影响)
●线电压(三相，三线+地 (PE))：208VL-L±10%, 230VL-L±10%, 380VL-L±10%, 400VL-L±10%, 480VL-L±10%, 600VL-L±10%
●频率：47 - 63Hz
●线功率：26kVA
●线电流(Arms)：187VL-L：89；207VL-L：79；342VL-L：49；360VL-L：46；432VL-L：38●效率：85% (典型值，受供电和负载影响)
●功率因数：0.95 (典型值) / 0.99 满功率
●保持时间：>10ms
●隔离电压：2200VAC 输入到输出, 1350VAC 输入到机箱
XVC440 选件
●电压范围：0-440 VrmsL-N
●电压分辨率：0.1V
●电压精度：±1Vrms
●功率：22.5kVA
●很大相电流：21Arms
环境参数
●操作温度：0°到+40°C. (0°到+32°C.，恒功率模式)
●存储温度：-40°到+85 °C； -40°到 +185°F.
●海拔：＜2000m
●相对湿度：0-95% RAH，不凝结的很高温度为31°C；在40°C线性下降至50%

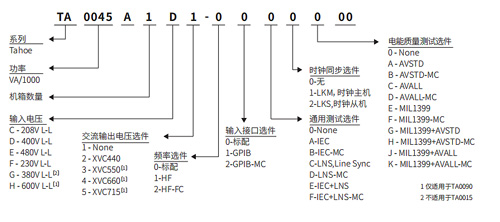

型号说明
产品选件
●HF：增加很大输出频率到905Hz
●HF-FC：增加HF选件的同时将频率精度调至±0.25%
●LKM：时钟和锁定，主机
●LKS：时钟和锁定，从机
●AVSTD：包括RTCA/DO160 E/F/G，MIL-STD 704 A/B/C/D/E/F, Airbus ADB100.1.8 D/E, Airbus ADB100.1.8.1 B/C
●AVALL：包括RTCA/DO160 E/F/G，MIL-STD 704 A/B/C/D/E/F, Airbus ADB100.1.8 D/E, Airbus ADB100.1.8.1 B/C B787B3-0147, AMD24C
●MIL1399：MIL-STD-1399-300B舰载电能测试选件
●LNS：输出频率与输入线路频率同步
●GPIB：GPIB 接口
●XVC：扩展交流电压范围到440VacL-L
●IEC：61000-4-11/13标准测试
