P-500 通用压力表 选购指南

P-500型通用压力表产品数据 U.S.Gauge系列 P-500通用压力表 在泵、压缩机和其他设备等多种应用中提供经济、可靠的服务。 系列P-500多用途压力计采用PSI标准量程,精度为3-2-3%。 P-500通用压力表 有1-1/2英寸、2英寸、2-1/2英寸、3-1/2英寸和4-1/2英寸钢制外壳可供选择,配置为中部和下部安装。 也可提供符合《降低饮用水中铅含量法》的低铅产品。见低铅系列P-500产品。 P-500型通用压力表规格 尺寸:1-1/2英寸、2英寸、2-1/2英寸、3-1/2英寸和4-1/2英寸 范围:30Hg VAC至......

产品描述

P-500型通用压力表产品数据

U.S.Gauge系列P-500通用压力表在泵、压缩机和其他设备等多种应用中提供经济、可靠的服务。
系列P-500多用途压力计采用PSI标准量程,精度为±3-2-3%。
P-500通用压力表有1-1/2英寸、2英寸、2-1/2英寸、3-1/2英寸和4-1/2英寸钢制外壳可供选择,配置为中部和下部安装。
也可提供符合《降低饮用水中铅含量法》的低铅产品。见低铅系列P-500产品。

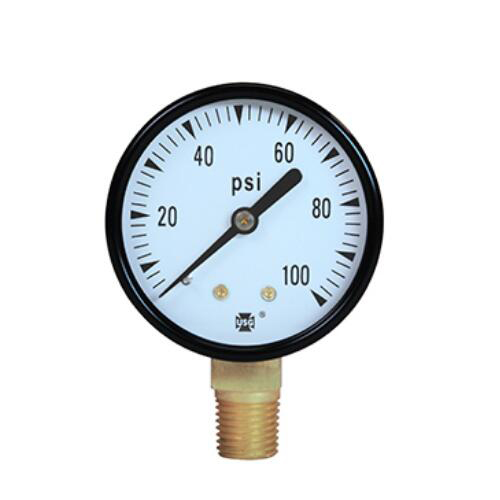

P-500通用压力表

P-500型通用压力表规格

尺寸:1-1/2英寸、2英寸、2-1/2英寸、3-1/2英寸和4-1/2英寸
范围:30“Hg VAC至0-5000 psi
精度:±3-2-3%(B级)
弹簧管:磷青铜
窗户:除1-1/2“外的玻璃为聚碳酸酯
机芯:黄铜
表盘:镀白底黑标
指针:铝制,涂黑色(2-1/2“和3-1/2”版本可选懒手或塔特尔指针)
外壳:黑漆钢
连接:黄铜,中心背面或下部安装
1-1/2“和2”为1/8-27 NPT;1/4-18 NPT-2 和4-1/2"
其他尺寸、范围和安装配置可用于OEM数量。还提供定制拨号盘。

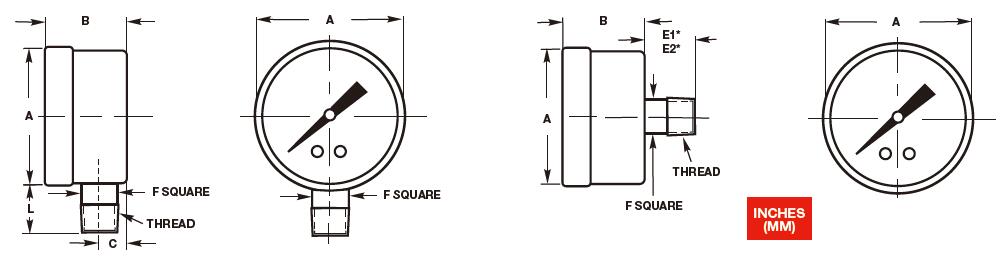

P-500通用压力表中央后支座(左)和下部支座

P-500通用压力表

Dimensions – P-500
Model Number Dial Sizes Unit A B C E1 E2 F L





P-500
1-1/2" inches mm 1.64
41.66
.92
23.37
.34
8.66
.62
15.75

.44
11.18
.55
13.97
2" inches mm 2.16
54.86
1.15
29.21
.40
10.16
.84
21.34
.90
22.86
.55
13.97
.87
22.10
2-1/2" LM inches mm 2.73
69.34
1.15
29.21
.39
9.91
.48
12.19
.25
6.35
.82
20.83

2-1/2" CBM inches mm 2.49
63.25
1.21
30.73
1.22
30.99

.28
7.11
.84
21.34

3-1/2" LM inches mm 3.53
89.66
1.17
29.72
.40
10.16

.24
6.10
.83
21.08

4-1/2" LM inches mm 4.80
121.92
1.12
28.45
.38
9.65

.45
11.43
1.10
27.94

* Length E1 refers to 1/8 NPT connections; E2 refers to 1/4 NPT connections

P-500系列低成本通用仪表选购指南

Spec Number Selection Chart
Series P-500
Connection Ranges 1-1/2" Spec No. 2" Spec No. 2-1/2" Spec No. 3-1/2" Spec No. 4-1/2" Spec No.




1/8-27 LM
0-15 psi 146000A 052420A
0-30 psi 166327 163931 059306A
0-60 psi 146002A 164005 058129A
0-100 psi 166318 163271 049660A
0-160 psi 146004A 048302A 048536A
0-200 psi 166777 046645A 050852A
0-300 psi 146006A 048363A 046647A
0-600 psi 146007A
0-1000 psi 146008A
0-2000 psi 146009A




1/8-27 CBM
0-15 psi 146010A
0-30 psi 166320 163930
0-60 psi 166321 055155A
0-100 psi 166322 046776A
0-160 psi 166323 070791A
0-200 psi 146015A 102673A
0-300 psi 146016A 051805A
0-600 psi 146017A
0-1000 psi 146018A
0-2000 psi 146019A






1/4-18 LM
0-15 psi 047615A 047102A 5502A 5546A
0-30 psi 163149 163278 168536 5804A
0-60 psi 163269 163279 168537 5551A
0-100 psi 162988 163280 168538 5554A
0-160 psi 163270 163281 168539 5559A
0-200 psi 163147 163282 168540 5561A
0-300 psi 163148 163283 168541 5563A
0-400 psi 047492A 049611A 5515A 12265A
0-600 psi 047493A 046648A 5516A 5337A
0-1000 psi 047494A 047496A 5519A 12266A
0-2000 psi 171398A
0-3000 psi 171400A
0-5000 psi 143072A





1/4-18 CBM
0-15 psi 046987A 052827A
0-30 psi 163949 165213
0-60 psi 163272 165214
0-100 psi 163273 163284
0-160 psi 163274 163285
0-200 psi 163275 163286
0-300 psi 163276 163287
0-600 psi 046991A 050851A
0-1000 psi 050870A
0-2000 psi 171399A
0-3000 psi 171401A

1/8-27 LM
30"-0-15 psi 66662A
30"-0-60 psi 47925A
30"-0-150 psi 49609A


1/4-18 LM
30"-0-15 psi 47000A 47001A 5493A 63754A
30"-0-30 psi 167218 47105A 5495A 5549A
30"-0-60 psi 57548A 46646A 5496A 12290A
30"-0-150 psi 50517A 47411A 5499A 12292A
30"-0-300 psi 58156A 15936A
1/8-27 LM 30"-0 146020A 47225A
1/8-27 CBM 30"-0 146021A
1/4-18 LM 30"-0 163712 171222A 171223A 5333A
文章源于AMETEK USG
