WIKA作为全球知名计量设备制造商，其CTD系列干井式温度校验仪凭借覆盖广,精度高,适配性强的特点，广泛应用于工业制造,计量检测,新能源等领域。该系列包含CTD9100基础系列,CTD9350高精度系列及CTD4000高端系列，温度覆盖从深低温到超高温区间，可满足不同场景下的传感器校准需求。本文先阐述干井式温度校准的核心原理及WIKA的技术实现方式，再通过表格详细对比各型号的性能参数,功能配置与适用场景，随后结合典型应用实例说明实操价值，最后补充选型与使用要点，形成“原理-参数-应用-指导”的完整解析体系，为用户提供全面技术参考。

核心测试原理：通用逻辑与WIKA技术特性

WIKA CTD系列干井式温度校验仪均基于干体式校准的核心原理，通过构建稳定恒温场实现温度传感器校准，其技术实现融合了WIKA的专有设计，具体如下：
1.共通核心原理
所有型号均以高密度金属加热块（通常为铝合金或inconel合金，根据温度范围适配）为温场载体，通过内置加热模块（电阻加热丝或加热管）与制冷模块（半导体制冷或压缩机制冷）调节温度，将被校传感器与内置标准传感器置于同一温场中，待温场稳定后，对比两者的示值偏差完成校准。该原理符合JJG1138-2017《干体式温度校准器》规程要求，即温场均匀性需≤±0.2℃，控温稳定性需≤±0.1℃/10min。例如在100℃校准点，仪器先通过加热模块将加热块升温至目标温度，经5-30分钟（因型号与温度范围而异）温场稳定后，采集标准铂电阻与被校传感器的温度数据，计算偏差值作为校准结果。
2.WIKA专有技术实现 在恒温场构建方面，WIKA CTD系列采用分段式加热与梯度控温技术，中高端型号（如CTD4000）配备8区域独立加热单元，配合蜂窝状加热块内部结构，可将温场均匀性控制在±0.03℃以内；基础型号（如CTD9100）采用4区域加热设计，温场均匀性约为±0.1℃。制冷模块上，低温型号（CTD9100-ZERO,CTD9100-COOL）搭载增强型半导体制冷片，部分高端型号可选配压缩机制冷，实现更快降温速率与更低极限温度。
信号采集与调控环节，WIKA CTD系列均搭载A级标准铂电阻传感器，中高端型号采用24位AD转换模块，数据采集频率达15Hz，配合WIKA自研的自适应PID算法，可根据目标温度与环境变化自动调整比例（P）,积分（I）,微分（D）参数，温场稳定时间较行业平均水平缩短20%；基础型号采用16位AD转换模块，采集频率为10Hz，采用固定参数PID调控，适用于对稳定速度要求不高的场景。
此外，中高端型号还具备环境补偿功能，通过外置传感器采集环境温湿度数据，自动修正环境干扰导致的温场偏差；部分型号支持多通道校准，可同时接入4-8个被校传感器，大幅提升批量校准效率。

全型号核心参数与功能对比

基于WIKA干井式温度校验仪的技术规范与行业公开资料，CTD系列各型号的核心差异如下表所示（注：参数基于常规配置，特殊定制款可能存在差异）：


型号名称	温度范围	控温精度	温场均匀性	升温速率	降温速率	校准通道数	核心功能配置

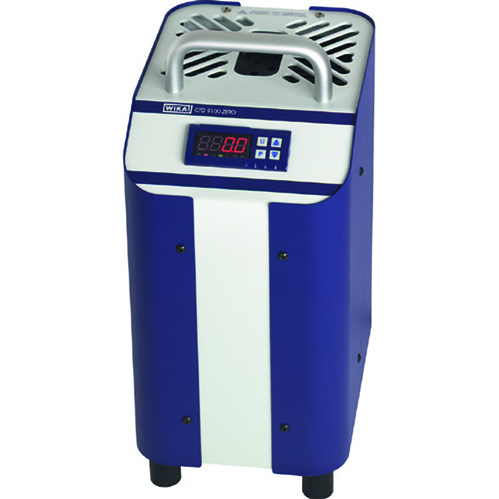

CTD9100-ZERO	-95℃~150℃	±0.15℃	≤±0.15℃	2℃/min	1.5℃/min	2	基础PID控温,LED显示,本地数据存储（500组）,USB导出
CTD9100-COOL	-40℃~300℃	±0.10℃	≤±0.12℃	2.5℃/min	1.8℃/min	2	增强PID控温,LCD显示,本地数据存储（800组）,USB/RS485通信
CTD9100	50℃~650℃	±0.10℃	≤±0.10℃	3℃/min	-	2	标准PID控温,LCD显示,本地数据存储（800组）,USB/RS485通信
CTD9100-165	30℃~165℃	±0.08℃	≤±0.08℃	3.5℃/min	-	2	高精度PID控温,LCD显示,本地数据存储（1000组）,USB/RS485通信
CTD9100-375	50℃~375℃	±0.10℃	≤±0.10℃	3℃/min	-	2	标准PID控温,LCD显示,本地数据存储（800组）,USB/RS485通信
CTD9100-450	50℃~450℃	±0.12℃	≤±0.12℃	2.8℃/min	-	2	标准PID控温,LCD显示,本地数据存储（800组）,USB/RS485通信
CTD9100-650	100℃~650℃	±0.12℃	≤±0.12℃	3℃/min	-	2	高温PID控温,LCD显示,本地数据存储（800组）,USB/RS485通信
CTD9100-1100	300℃~1100℃	±0.20℃	≤±0.20℃	4℃/min	-	2	超高温专用控温,高温合金加热块,LCD显示,本地数据存储（500组）,USB导出
CTD9350	-40℃~650℃	±0.05℃	≤±0.05℃	3.5℃/min	2℃/min	4	自适应PID算法,7英寸触控屏,本地数据存储（2000组）,多协议通信（USB/RS485/Ethernet）,环境补偿
CTD4000	-110℃~650℃	±0.03℃	≤±0.03℃	4℃/min	2.5℃/min	8	智能PID自整定,10英寸触控屏,本地数据存储（5000组）,全协议通信,LIMS/MES对接,多模式校准（干体/表面/红外）

典型应用实例与实操价值

1.计量检测机构多型号适配场景
某省级计量院需承接不同行业的温度传感器校准业务，涵盖低温冷链（-80℃）,医疗精密（37℃）,工业高温（800℃）等多个区间。该院配置了WIKA CTD4000,CTD9350及CTD9100-1100三款设备：针对科研单位的深低温传感器，使用CTD4000的-110℃~650℃宽温范围，其±0.03℃的控温精度满足校准要求，8通道设计使单批次校准效率提升4倍；对医疗机构的体温枪传感器，采用CTD9350的表面校准模式，配合环境补偿功能，在不同湿度环境下校准偏差均控制在±0.05℃以内；处理冶金企业的高温传感器时，CTD9100-1100的1100℃极限温度与高温合金加热块完美适配，4℃/min的升温速率缩短了校准准备时间。
2.新能源动力电池生产场景
某动力电池工厂需校准极耳温度传感器（工作区间25℃~400℃）与环境温度传感器（-40℃~85℃）。工厂选用WIKA CTD9100-450与CTD9350两款设备：生产线旁的极耳传感器校准采用CTD9100-450，其50℃~450℃温度范围覆盖校准需求，3℃/min的升温速率使单批次（20个传感器）校准耗时控制在1小时内，RS485通信功能实现数据实时上传至MES系统；实验室的环境适应性测试则使用CTD9350，其-40℃~650℃宽温范围可模拟不同气候条件，自适应PID算法确保在温度突变场景下（如从-40℃升至400℃）温场快速稳定，校准数据与标准设备偏差仅±0.04℃。

选型要点与使用注意事项

1.科学选型依据
温度范围是核心选型指标：深低温场景（-95℃~-40℃）优先选择CTD9100-ZERO；常规工业中低温（-40℃~300℃）可选用CTD9100-COOL；医疗,精密仪器等中温高精度场景（30℃~165℃）推荐CTD9100-165；中高温（375℃~650℃）场景根据精度需求选择CTD9100-375,CTD9100-450或CTD9100-650；超高温（＞650℃）场景需选用CTD9100-1100。
精度与功能需求方面：计量检测,高端制造等高精度场景（±0.05℃以内）应选择CTD9350或CTD4000；批量校准场景需关注通道数，4通道选CTD9350，8通道选CTD4000；数据溯源需求高的场景需确保设备支持LIMS/MES对接（如CTD4000）。 2.关键使用注意事项
使用前需根据被校传感器尺寸选择适配的插入套管，插入深度不小于加热块有效深度的2/3，并用导热硅脂填充缝隙以减少热阻。低温型号（如CTD9100-ZERO,CTD4000）在使用后需先升至室温再关机，避免冷凝水损坏内部电路；高温型号（如CTD9100-1100）校准后需等待加热块温度降至100℃以下再进行拆卸与清洁。
维护方面，基础型号需每6个月校准温场均匀性，中高端型号每年校准一次；触控屏（如CTD4000,CTD9350）需每3个月用专用清洁剂擦拭，避免油污影响操作；内置电池（若配备）需每6个月充放电一次，防止续航衰减。校准周期需遵循JJG1138-2017规程要求，通常为12个月。

WIKA CTD系列干井式温度校验仪通过多型号覆盖,差异化性能配置，构建了从基础到高端的完整产品矩阵，可满足不同行业,不同精度需求的温度传感器校准场景。其核心优势在于精准的温场控制,灵活的功能适配与可靠的性能表现，其中CTD4000代表了系列的最高技术水平，CTD9350平衡了精度与性价比，CTD9100系列则以实用性立足基础市场。随着工业4.0与智能制造的推进，WIKA CTD系列有望进一步融合无线通信,远程诊断等智能功能，提升校准的自动化与智能化水平。用户需结合自身温度范围,精度要求与功能需求科学选型，并严格遵循使用与维护规范，以最大化设备应用价值。
