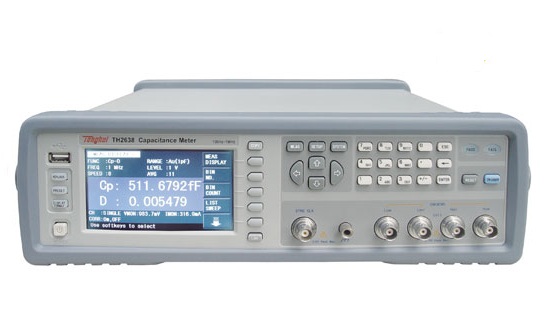

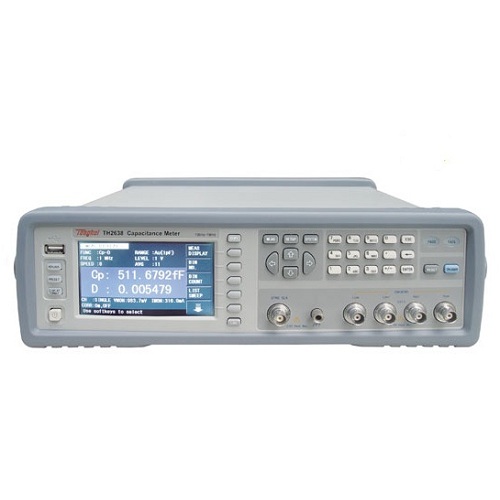

同惠TH2638电容测量仪
产品描述
更多功能
TH2638系列特别针对生产线测试上增加了对不良接触的检查功能，测量时无需额外的时间来执行此操作就能够检测到被测器件与测试仪器之间可能出现的不良接触；仪器具有在实际测试保持同步的信号源功能，只在进行真正测试的时候才把测试信号施加到被测器件上，在放置和取下被测器件的瞬间不会给被测器件施加测试信号，这样就显著的降低了在接触不良的情况下较大测试电流对测试夹具或触点的蚀损；当前测试频率为1MHz时，可对测试频率进行偏移设置（偏移值为±1%，±2%）这一功能在阵列式电容器测试系统中可消除相邻测量终端受到干扰，还可以降低测量结果的波动。仪器还带有料箱分类功能，可以按照产品的质量设置9个料箱根据C-D/Q/R/G的测试结果确定产品合格与不合格，并放入不同等级到料箱内。
TH2638技术参数与指标
|
型号 |
TH2638 |
|
|
测试信号参数 |
Cp-D, Cp-Q, Cp-Rp, Cp-G, Cs-D, Cs-Q, Cs-Rs |
|
|
测试信号 |
||
|
频率
|
允许频率 |
100Hz,120Hz, 1kHz,10kHz,100kHz,1MHz,1MHz±1%,1MHz±2% |
|
精度 |
±0.02% |
|
|
|
范围 |
0.1V-1V |
|
电平 |
分辨率 |
0.01V |
|
|
精度 |
±5% |
|
输出方式 |
连续或同步 |
|
|
信号源延时 |
范围 |
0-1s |
|
分辨率 |
0.1ms |
|
|
信号电平补偿 |
100/120Hz |
220μF, 470μF, 1mF量程 |
|
1kHz |
22μF, 47μF, 100μF量程 |
|
|
|
|
SLC OFF ( ≥ 220μF 量程) 1.5 Ω |
|
|
100 Hz |
SLC ON ( ≥ 220μF 量程) 0.3 Ω |
|
|
120Hz |
2.2μF - 100μF 量程 0.3 Ω |
|
|
|
10 nF - 1μF 量程 10 Ω |
|
输出阻抗 |
|
SLC OFF ( ≥ 22μF 量程) 1.5 Ω |
|
|
1kHz |
SLC ON ( ≥ 22μF 量程) 0.3 Ω |
|
|
|
220 nF - 10μF 量程 0.3 Ω |
|
|
|
100 pF - 100 nF 量程 10 Ω |
|
|
10kHz/100kHz |
10 Ω |
|
|
1MHz |
10 Ω |
|
测试速度 |
五档测试速度选择：1，2，4，6，8 |
|
|
|
100/120Hz |
11ms |
|
很快测量速度 |
1kHz |
3ms |
|
|
10k/100kHz |
2.3ms |
|
|
1MHz |
2.3ms |
|
测试量程方式 |
自动、保持 |
|
|
|
100Hz/120Hz |
10 nF, 22 nF, 47 nF, 100 nF, 220 nF, 470 nF, 1μF, 2.2μF, 4.7μF, 10μF, 22μF, |
|
|
47μF, 100μF, 220μF, 470μF, 1 mF |
|
|
|
1k Hz |
100 pF, 220 pF, 470 pF, 1 Nf, 2.2 nF, 4.7 nF, 10 nF, 22 nF，47 nF, 100 nF, |
|
|
220 nF ,470 nF，1μF, 2.2μF, 4.7μF, 10μF，22μF, 47μF, 100μF |
|
|
测试信号频率量程 |
10k Hz |
100 pF , 220 pF, 470 pF, 1 nF，2.2 nF, 4.7 nF, 10 nF, 22 nF，47 nF, 100 nF, |
|
|
220 nF , 470 nF，1μF, 2.2μF , 4.7μF, 10μF |
|
|
|
100k Hz |
10 pF, 22 pF, 47 pF, 100 pF, 220 pF , 470 pF, 1 nF，2.2 nF, 4.7 nF, 10 nF, |
|
|
22 nF，47 nF, 100 nF |
|
|
|
1MHz |
1 pF, 2.2 pF, 4.7 pF, 10 pF, 22 pF, 47 pF, 100 pF, 220 pF, 470 pF, 1 nF |
|
平均次数 |
1 - 256 |
|
|
触发方式 |
内部，手动，外部，总线（除GPIB） |
|
|
触发延时时间 |
范围 |
0 - 1s |
|
分辨率 |
0.1ms |
|
|
测量显示范围 |
||
|
|
Cs , Cp |
±1.000000 aF to 999.9999 EF |
|
|
D |
±0.000001 to 9.999999 |
|
参数( a : 1x10-18,E:1x1018 ) |
Q |
±0.01 to 99999.99 |
|
|
Rs, Rp |
±1.000000 aΩ to 999.9999 EΩ |
|
|
G |
±1.000000 aS to 999.9999 ES |
|
|
Δ% |
±0.0001 % to 999.9999 % |
|
基本测量准确度 |
C:0.07%, D:0.0005 |
|
|
显示方式 |
浮动/固定小数点显示、ΔABS、Δ% |
|
|
列表扫描 |
10点列表扫描，可对频率、电压进行扫描 |
|
|
比较器功能 |
11档 BIN1-BIN9、OUT_OF_BIN、AUX_BIN |
|
|
接口 |
RS232C, LAN, USB CDC, HANDLER |
|
|
内部存储 |
40个仪器设定文件 |
|
|
|
GIF图像 |
|
|
外部USB存储 |
40个仪器设定文件 测试数据USB存储器直接存储 截屏文件直接保存USB存储器 |
|
|
一般技术指标 |
||
|
温度、湿度、海拔（操作环境） |
0 ℃ - 45 ℃，15% - 85% RH (≤40℃，无冷凝)，0 - 2000m |
|
|
|
电压 |
90VAC - 264VAC |
|
供电电源 |
频率 |
47Hz - 63Hz |
|
|
功耗 |
较大150VA |
|
温度、湿度、海拔（存储环境） |
-20 ℃ - 70 ℃，0 - 90% RH (≤65℃，无冷凝)，0 - 4572m |
|
注：1MHz时包含 1MHz±1%，1MHz±2% a: 1x10 -18, E: 1x10 的18次方。TH2638高速精密电容测量仪当测试频率为1MHz时，可对测试频率进行偏移设置（偏 移值为±1%，±2%）这一功能在阵列式电容器测试系统中可消 除相邻测量终端受到干扰，还可以降低测量结果的波动；TH2638高速精密电容测量仪还带有料箱分类功能，可以按照产品的质量设置9个料箱根据C-D/ Q/R/G的测试结果确定产品合格与不合格，并放入不同等级到料箱内。
