产品简介

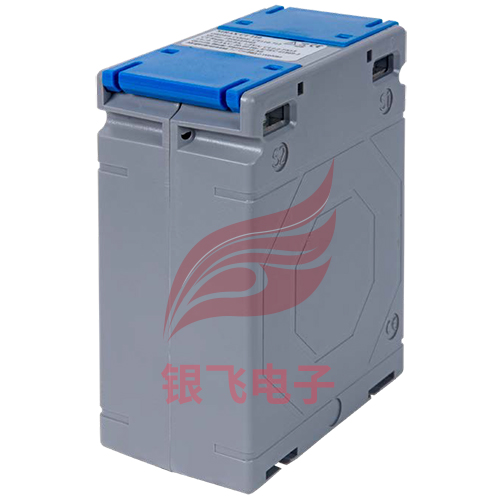

SIRAX CT110插入式电流互感器核心优势聚焦三点：一是高精度测量，提供0.2级、0.5级两种精度等级，适配不同精度需求场景；二是高安全隔离，3kV耐压测试、IP20防护等级，有效隔离高低压侧，规避触电风险；三是免维护长寿命，密封式结构设计，无需日常维护，降低后期使用成本。

产品核心功能与技术原理

CT110基于电磁感应原理工作，内部核心为绕线式一次绕组与二次绕组，两者通过绝缘材料隔离。当一次侧通入1-60A交流电流时，一次绕组产生交变磁场，磁场通过互感器铁芯传导至二次绕组，进而在二次绕组感应出成比例的标准电流（5A/1A）。SIRAX CT110插入式电流互感器通过精准控制绕组匝数比，确保电流转换比例恒定，误差控制在精度等级范围内；同时采用高绝缘等级材料，阻断一次侧高压传导至二次侧，避免高压损伤后端设备，原理简单可靠，适配工业复杂工况长期运行。

详细技术参数表

表格

参数类别	具体参数	数值/规格
输入参数	一次额定电流Ipr	1~60A
	动态额定冲击电流Idyn	2.5×Ith
	热额定短时电流Ith	40×Ipr
	热额定持续电流Icth	1.0×Ipr（100%）
	额定频率	50~60Hz
输出参数	二次额定电流Isr	5A/1A
	精度等级	0.2；0.5
	额定负荷Sr	1~5VA
	过流限制系数FS	FS10；FS15
环境参数	工作环境温度	-20~+45℃
	存储温度	-50~+80℃
	相对湿度（无凝露）	5%~85%
	工作海拔	≤2000m
安全参数	过电压类别	III
	污染等级	2
	耐压强度	3kV；50Hz；1min
	系统额定电压	0.72kV
	绝缘等级	E（120℃）
	外壳防护等级	IP20
机械与连接	外壳材质	聚碳酸酯
	阻燃等级	UL94V-0（自熄、无滴落、无卤）
	接线端子规格	M4螺丝（自带自紧夹片）
	二次导线截面	最大4mm²（带线鼻）；6mm²（实心线）
	接线扭矩	≤2Nm
执行标准	国际标准	IEC61869-1；IEC61869-2

产品核心优势（差异化亮点）

相较于市面同类电流互感器，SIRAX CT110插入式电流互感器聚焦工业小电流场景痛点，具备五大差异化亮点，适配严苛工业工况：
1. 宽量程适配，覆盖小电流全场景：CT110一次额定电流覆盖1-60A，适配市面多数中小型工业回路小电流测量，无需更换设备即可适配不同电流规格，降低选型与采购成本。
2. 双精度可选，适配多元精度需求：提供0.2级与0.5级两种精度等级，0.2级适配精密计量场景，0.5级适配常规监测场景，兼顾精度与性价比，满足不同用户测量需求。
3. 高安全防护，适配复杂工业环境：采用IP20防护等级，防止手指触碰带电部件；外壳为UL94V-0级阻燃聚碳酸酯，遇高温自熄无滴落，无卤素材质降低环保风险；3kV耐压测试保障高低压侧可靠隔离，适配潮湿、粉尘工业环境。
4. 免维护设计，降低长期使用成本：SIRAX CT110插入式电流互感器为密封式一体化结构，无活动部件，出厂校准后无需日常调试与维护，长期运行稳定性强，减少停机检修时间，适配长期连续运行工况。
5. 灵活安装设计，适配多样安装空间：无固定安装角度限制，可垂直、水平、倾斜任意角度安装；配套原厂安装支架，适配标准安装板固定，适配配电柜狭小空间安装需求，降低安装难度。

产品适用场景

SIRAX CT110插入式电流互感器适配多行业、多场景小电流测量与隔离，核心应用场景如下：
1. 电力配电系统：中小型配电柜、低压配电回路，用于电流监测、电能计量与过载保护，适配1-60A配电回路。
2. 工业自动化控制：电机控制回路、变频器输出回路、自动化生产线供电回路，实时监测电流状态，保障设备稳定运行。
3. 新能源领域：分布式光伏逆变器输出侧、储能电池充放电回路、小型风电系统，适配新能源设备小电流信号转换。
4. 楼宇能源管理：商业楼宇配电房、中央空调供电回路、电梯供电系统，用于能耗监测与节能分析。
5. 轨道交通：地铁、轻轨辅助供电回路、信号系统供电回路，适配轨道交通稳定供电监测需求。
6. 实验室精密测量：高校、科研机构电力实验室，用于精密电流测量与实验数据采集，适配高精度测量需求。

操作与使用优势

SIRAX CT110插入式电流互感器聚焦用户安装、使用、维护全流程痛点，具备四大操作优势，降低使用门槛：
1. 安装便捷，适配多样工况：CT110支持任意角度安装，无需严格校准安装位置；配套原厂安装支架与固定配件，直接固定于安装板即可，单人可快速完成安装，适配配电柜狭小空间。
2. 接线简单，安全可控：一次、二次侧均采用M4螺丝端子，自带自紧夹片，接线牢固不易松动；端子标注清晰，对照接线图即可完成接线，二次侧适配最大6mm²实心导线，适配常规工业导线规格；接线扭矩≤2Nm，避免过紧损坏端子。
3. 免调试即插即用：SIRAX CT110插入式电流互感器出厂前完成精准校准，安装接线后无需额外调试，直接接入测量仪表即可输出标准信号，缩短设备调试周期，快速投入使用。
4. 安全操作设计，规避风险：设备无内置电源开关，安装时需配套外部标识开关，便于紧急断电；拆装前需切断一次侧电源并锁定，防止误送电；外壳无裸露带电部件，IP20防护避免意外触电，保障操作安全。

售后保障与产品资质

1. 质保服务：CT110提供原厂质保服务，正常使用条件下，非人为损坏可享受质保，保障用户长期使用权益。
2. 维修服务：设备出现故障时，禁止私自拆机维修，用户可将设备返回原厂或送至官方授权服务网点，由专业人员检测维修，避免非授权操作导致故障扩大。
3. 技术支持：提供专业技术咨询服务，协助用户完成选型、安装、调试等环节，解答使用过程中的技术问题，助力设备稳定运行。
4. 注意事项：私自打开外壳、改装设备将导致质保失效，使用过程中需严格遵循安全说明书要求，保障设备与人员安全。

常见问题FAQ

A5：相对湿度5%-85%（无凝露）环境下，设备可正常运行，测量精度不受影响；需避免凝露，凝露会影响绝缘性能，增加安全风险。

SIRAX CT110插入式电流互感器凭借精准的电流转换能力、可靠的安全防护设计与便捷的使用特性，成为工业小电流测量场景的优选设备。CT110覆盖1-60A宽量程，适配电力、工业自动化、新能源等多行业，0.2级与0.5级精度兼顾不同测量需求，免维护设计降低长期使用成本。SIRAX CT110插入式电流互感器严格遵循国际标准生产，资质齐全、安全可靠，适配PC与移动端查阅选型，助力企业高效完成电力监测、计量与保护工作，为工业系统稳定运行提供坚实保障，文章来源于多功能校验仪。
