SINEAX DM5F可编程多功能 电量变送器
SINEAXDM5F可编程多功能电量变送器是一款 高速响应型 可编程多功能电量监测设备，专为工业现场、电力配电、轨道交通等对监测实时性要求高的场景设计，适配45-65Hz宽频率电网环境。作为CAMILLEBAUER旗下新一代监测产品，DM5F聚焦高速采集、精准传输、灵活适配三大核心定位，可同步监测电压、电流、功率、频率、功率因数等30+电气参数，快速捕捉瞬时电量波动。设备采用模块化设计，支持不插电组态与远程通信，适配-10℃至+55℃宽温工况，兼顾精度、稳......
产品描述
SINEAXDM5F可编程多功能电量变送器是一款高速响应型可编程多功能电量监测设备，专为工业现场、电力配电、轨道交通等对监测实时性要求高的场景设计，适配45-65Hz宽频率电网环境。作为CAMILLEBAUER旗下新一代监测产品，DM5F聚焦“高速采集、精准传输、灵活适配”三大核心定位，可同步监测电压、电流、功率、频率、功率因数等30+电气参数，快速捕捉瞬时电量波动。设备采用模块化设计，支持不插电组态与远程通信，适配-10℃至+55℃宽温工况，兼顾精度、稳定性与易用性，是工业实时电量监测、设备状态快速诊断的优选设备。SINEAX DM5F是德国GMC-I高美测仪（Camillebauer）推出的一款可自由编程的高精度大电流系统多功能电量变送器，主要用于工业与配电领域的电参数监测。
核心性能与参数
基础特性：可同时采集多个电参数，支持自由编程配置，属于0.2级系统状态监测精度，即使无辅助电源也能通过CB-MANAGER软件完成参数配置。
测量能力：支持单相、3/4线平衡/不平衡等多种电气系统，可测量电压、电流、功率、功率因数、频率等全量电参数，四个象限可不间断测量。
核心参数：
测量输入：相电压57.7-400V / 线电压100-693V，电流1-5A，适配50/60Hz系统
测量时间：0.5-8周期，响应速度快，仅需15-25ms
输出配置：最大支持4路±20mA模拟量输出，同时支持Modbus远程通信
电源适配：100-230V AC/24-230V DC宽电压输入
外形尺寸：1107070mm，标准导轨安装
主要应用场景
这款变送器属于通用性高精度监测设备，典型应用场景包括：
能源分配系统的在线监视、工业项目改造
核电站核岛/常规岛的电力参数监测、应急柴油发电机组状态监测
短周期测量场景：比如单个工作日、生产批次的能耗监测
产品核心功能与技术原理
2.1核心功能
SINEAXDM5F可编程多功能电量变送器核心围绕高速实时监测、可编程组态、多参数同步采集、稳定信号传输四大功能，解决传统设备响应慢、适配性差、数据单一的痛点。
高速实时监测：DM5F最快支持1/2周期测量，50Hz工况下响应时间仅15-25ms，可精准捕捉毫秒级电压波动、电流突变，适配工业设备启停、电网暂态过程监测。
可编程灵活组态：搭载CB-Manager软件，支持离线模拟、现场不插电或远程参数配置，可自定义测量周期、量程范围、输出特性，适配不同系统（单相/三相三线/三相四线）。
全参数同步采集：单台设备同步采集电压、电流、有功/无功/视在功率、频率、功率因数、谐波等核心参数，覆盖工业电量监测全需求，无需多设备组合。
稳定信号传输：支持±20mA模拟量输出与ModbusRTU通信，输入/输出/电源三端电气隔离，抗电磁干扰，保障数据传输稳定无失真。
高速实时监测：DM5F最快支持1/2周期测量，50Hz工况下响应时间仅15-25ms，可精准捕捉毫秒级电压波动、电流突变，适配工业设备启停、电网暂态过程监测。
可编程灵活组态：搭载CB-Manager软件，支持离线模拟、现场不插电或远程参数配置，可自定义测量周期、量程范围、输出特性，适配不同系统（单相/三相三线/三相四线）。
全参数同步采集：单台设备同步采集电压、电流、有功/无功/视在功率、频率、功率因数、谐波等核心参数，覆盖工业电量监测全需求，无需多设备组合。
稳定信号传输：支持±20mA模拟量输出与ModbusRTU通信，输入/输出/电源三端电气隔离，抗电磁干扰，保障数据传输稳定无失真。
2.2技术原理（通俗讲解）
DM5F工作流程分为“信号采样→数据演算→信号输出”三步：首先通过高精度分压/分流模块，采集现场电压、电流原始信号；再经内部高速运算芯片，实时演算功率、频率、功率因数等衍生参数；最后将演算结果转换为标准模拟量信号或数字通信信号，传输至PLC、SCADA系统或远程平台。整个过程无需人工干预，毫秒级完成数据处理，适配工业现场高实时性监测需求，同时通过温度补偿、误差校准技术，保障长期运行精度稳定。
SINEAX DM5F可编程多功能电量变送器
详细技术参数表
以下为SINEAXDM5F可编程多功能电量变送器核心技术参数，贴合工业现场实际应用需求，参数精准、适配性强：表格
| 参数类别 | 具体指标 | 备注说明 |
| 响应性能 | 最快响应时间：15-25ms（50Hz）；测量周期：1/2、1、2、4、8周期可编程 | 适配高速动态监测场景 |
| 测量精度 | 系统参数精度：Class0.2；电压/电流：±0.15%；功率：±0.2%；频率：±0.01Hz | 符合IEC/EN60688标准 |
| 输入规格 | 电压：57.7~400VLN/100~693VLL；电流：1~5A（自适应）；频率：45~65Hz | 适配主流工业电网 |
| 输出规格 | 模拟量：4路隔离±20mA（线性/折线可编程）；通信：RS485ModbusRTU | 支持双向信号输出 |
| 环境参数 | 工作温度：-10℃~+55℃；存储温度：-25℃~+70℃；湿度：≤95%（无凝露） | 适配复杂工业工况 |
| 物理规格 | 尺寸：110×70×70mm；重量：500g；安装：DIN导轨；防护：IP30（外壳） | 适配柜内紧凑安装 |
| 供电规格 | 100~230VAC/24~230VDC；功耗：≤8VA | 宽电压供电，适配性强 |
产品核心优势
SINEAX DM5F可编程多功能电量变送器对比市面同类产品，聚焦高速响应、灵活适配、稳定可靠、易操作维护四大差异化亮点，精准解决用户选型与使用痛点：
4.1超高速响应，适配动态监测
市面多数同类变送器响应时间多在80-160ms，而DM5F最快15-25ms响应，可捕捉毫秒级电量变化，适配工业电机启停、变频器运行、电网暂态故障等高速动态场景，为设备故障预警、电网安全防护提供及时数据支撑。
4.2全场景可编程，适配多系统
DM5F支持单相、三相三线、三相四线等所有主流电气系统，通过软件可自定义测量周期、量程、输出特性，无需更换硬件即可适配不同工况；支持离线模拟配置，提前预设参数模板，现场安装后直接导入，大幅缩短调试周期。
4.3强抗干扰设计，运行稳定可靠
设备采用1.54MΩ高阻抗采样，输入/输出/电源三端电气隔离，可抵御工业现场变频器、电机等设备产生的电磁干扰；宽温设计适配-10℃~+55℃工况，高温、低温环境下均无参数漂移，长期运行故障率低，减少维护成本。
4.4标准化接口，兼容性强
标配RS485ModbusRTU通信，最远传输距离1200m，可直接对接PLC、SCADA、远程运维平台；4路隔离模拟量输出，适配各类工业控制系统，无需额外转换模块，降低系统集成难度与成本。产品适用场景
依托高速响应、高精度、强适配性优势，SINEAXDM5F可编程多功能电量变送器广泛适配工业制造、电力配电、轨道交通、新能源、建筑智能、机械设备六大核心场景，精准匹配各行业监测需求：
5.1工业制造
适配汽车制造、电子加工、机械装备等生产线，实时监测电机、变频器、机床等设备的电压、电流、功率变化，捕捉设备异常启停、过载等隐患，助力设备状态监测与预测性维护，保障生产线稳定运行。
5.2电力配电
用于变电站二次回路、工矿企业配电房、园区配电网监测，快速捕捉电网电压波动、频率偏差、三相不平衡等问题，为电网故障快速定位、电能质量优化提供数据支撑。
5.3轨道交通
适配地铁、高铁牵引供电系统，监测牵引变压器、接触网的实时电量参数，适应列车启停时的电流突变，保障轨道交通供电系统安全稳定，符合TB/T3034行业标准。
5.4其他场景
新能源：适配储能电站、小型风电系统，监测充放电功率、电压波动，适配新能源系统动态特性；建筑智能：数据中心、商业楼宇UPS系统、应急电源监测，保障供电连续性；
机械设备：空压机、水泵、风机等通用设备能耗与运行状态监测，助力节能改造。
操作与使用优势
SINEAXDM5F可编程多功能电量变送器从配置、安装、调试、维护全流程简化操作，降低用户使用门槛，解决传统设备操作复杂、调试耗时的痛点：
6.1不插电快速组态，调试高效
标配USB配置接口，搭配CB-Manager软件，支持不插电配置，无需现场通电即可完成参数设定、模板导入、标签打印；支持离线模拟调试，提前验证参数合理性，现场安装后即插即用，单台设备调试时间缩短至5分钟内。

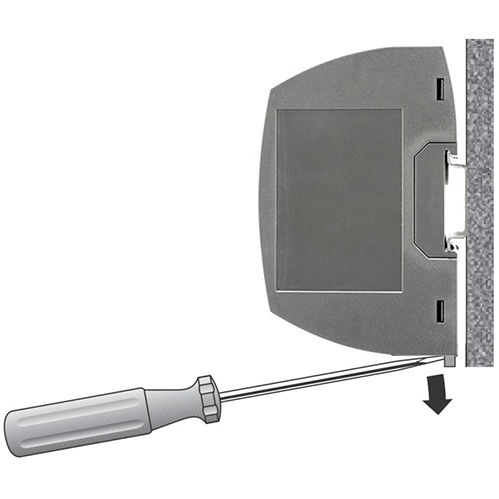

6.2导轨式便捷安装，适配紧凑空间
采用标准DIN导轨设计，尺寸小巧（110×70×70mm），重量轻，可直接安装于配电箱、控制柜内，无需定制支架，适配柜内紧凑空间；安装方向任意，无需区分上下左右，降低安装难度。
6.3可视化状态指示，易维护
设备自带自定义LED指示灯，可通过软件配置指示灯状态含义，直观显示运行、通信、故障状态；支持远程参数修改、在线数据读取，无需现场拆机即可完成维护，降低运维工作量。售后保障与产品资质
SINEAXDM5F可编程多功能电量变送器严格遵循国际与国内行业标准生产，资质齐全、售后完善，保障用户采购与使用无忧。
7.1权威产品资质
设备通过CE认证、UL94V-0阻燃认证，符合IEC/EN60688电测量变送器标准、CATIII600V过电压等级标准，防护等级IP30，适配工业安全规范，质量可靠。
7.2完善售后保障
提供12个月质保服务，质保期内非人为故障免费维修或更换；配套专业技术支持团队，提供远程技术指导、参数配置协助、故障排查服务；支持定制化参数适配，满足用户特殊场景需求，全程助力设备稳定运行。
SINEAX DM5F可编程多功能电量变送器
常见问题FAQ

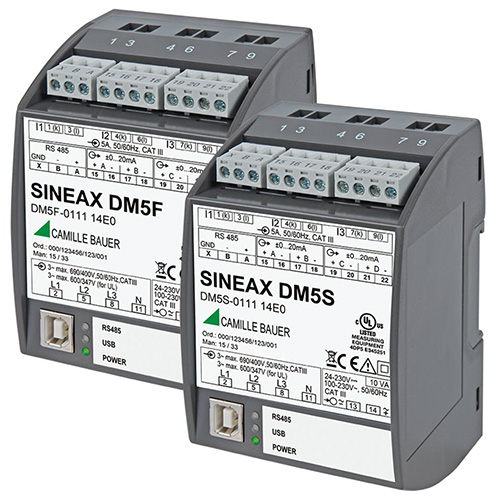

Q1：SINEAXDM5F与DM5S的核心区别是什么？
A：DM5F主打高速响应，最快15-25ms，适配动态监测场景，不支持电能计量；DM5S侧重高精度计量，支持32路电能计量、16档费率，响应时间85-165ms，适配静态监测与能耗统计场景，用户可根据监测实时性与计量需求选择。
Q2：DM5F能否在高温车间长期使用？
A：可以，DM5F工作温度范围-10℃~+55℃，适配工业高温车间、户外控制柜等场景，高温环境下无参数漂移，长期运行精度稳定。
Q3：现场无专业软件，能否简单配置DM5F？
A：可以，设备支持基础参数默认模板，简单场景可直接使用默认参数；复杂场景可联系技术团队提供预设模板，导入即可使用，无需专业操作能力。
Q4：DM5F通信距离不够怎么办？
A：标配RS485通信，最远1200m，距离过远可增加中继器，或采用ModbusTCP模块转换，适配长距离组网需求。SINEAXDM5F可编程多功能电量变送器以15-25ms高速响应、Class0.2高精度、灵活可编程、强稳定适配为核心优势，精准匹配工业、电力、轨道交通等行业对电量监测实时性、稳定性的需求。设备从参数配置、安装调试到后期维护，全流程简化操作，兼顾性能与易用性，适配复杂工况与紧凑安装空间，为用户提供高效、可靠、经济的电量监测解决方案。未来，DM5F将持续适配工业智能化发展需求，助力各行业实现电量精准监测、设备高效运维与能耗优化管理，文章来源于电能质量分析仪。
