PQ5000CL PME在线式多回路 电能质量监测仪
工业数字化与能源转型背景下，低压配电系统日趋复杂，非线性负载密集导致电能质量问题频发，传统单回路监测设备难以满足大规模、分布式监测需求。PQ5000CL PME在线式多回路电能质量监测仪作为GMC-I高美测仪旗舰级产品，独创CurrentLink分布式架构，实现单台设备多回路同步采集，兼顾A类测量精度与全维度分析能力。设备适配工业、新能源、数据中心等多场景，为电网安全、能耗优化、合规运维提供核心数据支撑，是低压配电精细化监测的优选设备。......
产品描述
工业数字化与能源转型背景下，低压配电系统日趋复杂，非线性负载密集导致电能质量问题频发，传统单回路监测设备难以满足大规模、分布式监测需求。PQ5000CL PME在线式多回路电能质量监测仪作为GMC-I高美测仪旗舰级产品，独创CurrentLink分布式架构，实现单台设备多回路同步采集，兼顾A类测量精度与全维度分析能力。设备适配工业、新能源、数据中心等多场景，为电网安全、能耗优化、合规运维提供核心数据支撑，是低压配电精细化监测的优选设备。PQ5000CL+PME是德国GMC-I推出的在线式多回路电能质量监测装置，属于LINAX PQ5000系列，是专门针对多回路配电场景设计的高端电能质量监测产品，满足IEC 61000-4-30 Edition3 Class A级最高精度要求。
核心产品特点
多回路同步监测能力
PQ5000CL主机本身可支持最多10个馈线回路同时监测（对应32路电流），能同步完成电压、电流、功率、功率因数的时间同步测量；配套的PME多回路电流采集单元，最多可支持25回路（带中性线L1/L2/L3/N）或33回路（不带中性线）的电流采集，PME采用无线传输技术将采集的馈线电流数据发送给主机，减少柜内布线复杂度。
专业电能质量分析能力
完全符合国际认证要求，获得了联邦计量研究所依据IEC62586-2的独立认证，可依据EN50160、IEC系列标准、国标、IEEE519以及企业内部限值，自动完成电能质量评估；内置自动能量流分析功能，可记录负载曲线、短期负载峰值，支持电压事件触发录波，能精准捕捉暂降、中断、暂升、电压快速变化、纹波等异常事件。
便捷的运维与报告导出
主机内置Web服务器，可直接远程访问导出标准化电能质量分析报告，不需要额外安装专用软件，方便日常运维和合规评估。
安装与适用场景
PQ5000支持导轨式安装，另有PQ5000-Rack型号可适配双母线系统监测，这款产品特别适合：
大型数据中心低压多回路配电监测
工业厂房车间多进线回路的电能质量统一监控
商业建筑配电系统能耗+电能质量一体化监测
需要Class A级精度的电能质量合规评估场景
产品简介
核心定位
PQ5000CL PME在线式多回路电能质量监测仪是一款分布式架构、A类精度、多回路同步监测高端终端，核心聚焦低压电网多回路电压/电流同步采集、电能质量精准分析、故障溯源、数据智能化管理，打破传统设备分散部署、数据不同步的痛点，实现“一台覆盖全域、一次部署全链路监测”，适配复杂低压电网精细化管控场景。
适用行业
PQ5000CL PME适配重型工业、新能源发电、数据中心、轨道交通、商业综合体、智能电网、冶金化工、港口码头等领域，尤其适用于多回路集中配电、非线性负载密集、电能质量高要求、需合规监测场景，满足多行业同步监测与电能质量管控需求。
核心优势
PQ5000CL PME核心优势：分布式CurrentLink架构、A类高精度、多回路同步、全维度电能质量分析、工业级通信安全、灵活扩展、易部署运维，平衡精度与实用性，适配新旧系统，解决传统设备成本高、部署难、数据偏差等痛点。
PQ5000CL PME在线式多回路电能质量监测仪
产品核心功能与技术原理
1.分布式CurrentLink架构技术

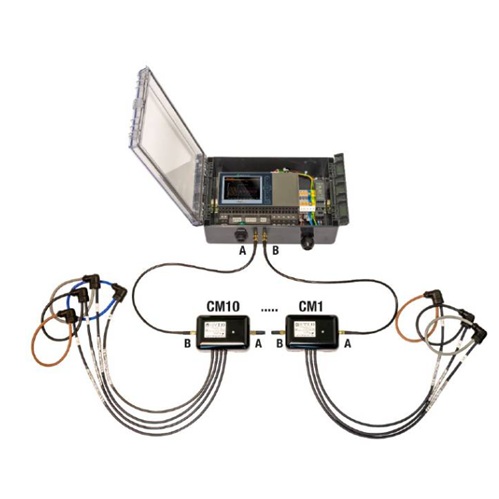

PQ5000CL PME独创CurrentLink分布式架构，由主机（PQ5000CL）与分布式电流模块（CM1-CM10）组成。主机集中采集三相电压，各电流模块就近采集单回路三相/四相电流，通过专用总线同步传输数据，实现最多10回路、32通道（10×3相+2中性线）同步监测。区别于传统集中式布线，分布式设计无需改造主回路，布线简洁，适配新旧配电柜，大幅降低施工成本与周期。
2.A类高精度测量技术
PQ5000CL PME严格遵循IEC61000-4-30Ed.3A类标准，内置18kHz高速采样芯片，电压/电流精度达±0.1%，有功电能0.2S级，支持2~63次谐波、间谐波、闪变精准测量。主机直连173~693V低压电网，电流模块适配1~5A互感器信号，全通道同步采样无延迟，满足工业高精度计量与合规监测需求。
3.全维度电能质量分析功能
PQ5000CL PME集成全维度电能质量算法，覆盖谐波、间谐波、三相不平衡、电压暂降/骤升/中断、频率偏差、闪变、功率因数、有功/无功功率等指标。实时计算THD/TDD、正/负/零序分量，生成谐波柱状图、相量图、波形图，支持EN50160、IEC61000-2-2/4/12标准合规报告自动生成，精准定位电能质量问题根源。
4.多维度数据记录与故障录波
PQ5000CL PME搭载大容量本地存储，支持三类数据记录：周期性负荷曲线（10秒～1小时）、电能质量事件记录、故障录波（最长3分钟波形）。可捕捉电压暂降、谐波超标等事件，附带精准时间戳；故障时自动保存全通道波形，支持本地存储+SFTP远程备份，数据兼容PQDIF格式，便于溯源与合规存档。
5.工业级通信与网络安全
PQ5000CL PME标配以太网（Modbus/TCP、HTTP、NTP），可选IEC61850、PROFINET、MQTT协议，支持远程数据读取、参数配置、报表导出。搭载RBAC权限、HTTPS加密、客户端白名单、审计日志、固件签名五大安全机制，防止非法访问与数据篡改，适配关键基础设施安全防护。
6.可视化交互与远程运维

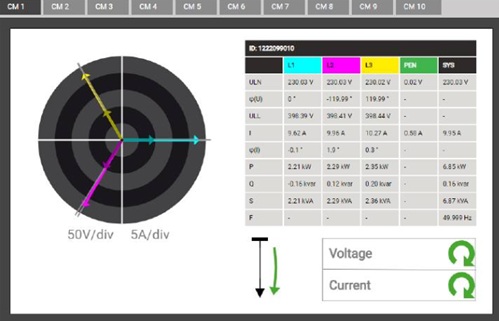

PQ5000CL PME可选5英寸TFT彩屏，中文菜单，支持本地实时数据、波形、事件查询；标配网页可视化界面，远程访问即可查看多回路数据、历史曲线、合规报告，支持批量配置，无需专用软件，适配远程运维与无人值守场景。详细技术参数表
表格| 参数类别 | 具体参数 | PQ5000CL PME规格 |
| 系统架构 | 架构类型 | 分布式CurrentLink（主机+电流模块） |
| 监测回路 | 最多10回路（CM1-CM10） | |
| 测量通道 | 32通道（10×3相+2×中性线） | |
| 输入参数 | 额定电压 | 173~693V（线）、100~400V（相） |
| 额定电流 | 1~5A（互感器二次） | |
| 采样率 | 18kHz（全通道同步） | |
| 测量精度 | 电压/电流 | ±0.1%（A类标准） |
| 有功电能 | Class0.2S | |
| 谐波 | ±0.5%（2~63次） | |
| 频率 | ±0.01Hz | |
| 电能质量 | 监测指标 | 谐波、间谐波、闪变、不平衡、暂降/骤升 |
| 合规标准 | IEC61000-4-30A类、EN50160 | |
| 显示存储 | 显示屏 | 5英寸TFT彩屏（可选） |
| 本地存储 | 内置大容量，支持SD扩展 | |
| 通信接口 | 标配 | 以太网（Modbus/TCP、HTTP、NTP） |
| 可选 | IEC61850、PROFINET、MQTT、RS485 | |

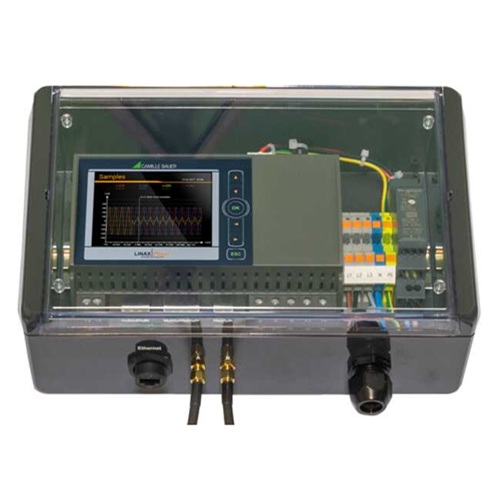

| 机械参数 | 主机安装 | 导轨式/壁挂式（可选防护箱） |
| 电流模块 | 导轨式（CM1-CM10） | |
| 防护等级 | 主机IP40、电流模块IP54 | |
| 环境参数 | 工作温度 | -10℃~+55℃ |
| 供电电源 | 100~230VAC/24~230VDC |
产品核心优势（差异化亮点）
1.分布式架构，突破多回路瓶颈
市面同类设备多为集中式，布线复杂、扩展性差；PQ5000CL PME采用CurrentLink分布式架构，电流模块就近安装，总线级联布线，1台主机覆盖10回路，部署周期缩短60%，成本降低30%，支持灵活增减回路，适配扩容需求。
2.A类精度，合规与精准双重保障
多数同类设备为B类精度，无法满足高要求场景；PQ5000CL PME全通道A类测量，严格遵循IEC61000-4-30A类标准，谐波、闪变等指标精度更高，可直接生成EN50160合规报告，适配新能源、数据中心等高合规场景。
3.全维度电能质量，一站式分析
传统设备仅支持基础谐波监测；PQ5000CL PME覆盖谐波、间谐波、闪变、暂降、不平衡全指标，可视化展示波形/相量图，自动定位非线性负载源，一站式解决电能质量分析需求。
4.工业级安全，适配数字化运维
同类设备安全机制薄弱；PQ5000CL PME搭载RBAC、HTTPS、白名单、审计日志，数据加密传输、权限分级管控，规避数据安全风险，适配工业互联网远程运维。
5.灵活扩展，适配新旧系统
PQ5000CL PME支持1~10回路灵活配置，主机可选彩屏/无屏、导轨/壁挂，通信协议可选IEC61850、PROFINET，无需大规模改造，兼容性强。
6.易部署运维，降低成本
分布式布线简洁，电流模块导轨安装，通电即用；本地+网页双操作，故障远程排查，运维效率提升50%，降低人工与维护成本。
PQ5000CL PME在线式多回路电能质量监测仪
产品适用场景
1.重型工业配电
冶金、化工、机械制造车间，监测生产线、车间回路电能质量，排查谐波、不平衡问题，保护电机、变频器，降低故障率。
2.新能源电站
光伏、风电、储能电站并网侧，监测多回路并网电能质量，确保谐波、电压偏差符合标准，避免脱网风险。
3.数据中心
机房多回路配电柜，实时监测电压暂降、谐波、负载，故障录波溯源，保障核心设备供电稳定。
4.轨道交通
地铁、高铁站配电系统，监测动力、照明多回路电能质量，保障供电稳定，降低能耗。
5.商业综合体
大型商场、写字楼，统计各区域能耗，分析电能质量，优化配电策略，降低运营成本。
6.智能电网
园区、社区智能配电网络，多回路同步监测，助力电网调度、故障预警，适配数字化转型。操作与使用优势
1.本地可视化操作
可选5英寸TFT彩屏，中文菜单，按键+触屏双操作，实时显示多回路数据、波形、事件，直观易懂，无需专业培训。
2.网页远程运维
标配网页界面，电脑/手机远程查看实时数据、历史曲线、合规报告，批量配置参数，适配远程运维、无人值守。
3.多协议互联互通
支持Modbus/TCP、IEC61850、PROFINET、MQTT，无缝对接SCADA、能源管理系统，数据互通便捷。
4.自动报表生成
支持PQDIF、CSV格式导出，自动生成EN50160、IEC合规报告，周期性推送，无需人工统计。
5.快速部署调试
分布式架构，1~2天完成部署；出厂默认参数适配多数场景，通电即用，简化调试流程。
6.权限分级管理
管理员、操作员、访客三级权限，参数修改、数据查看权限隔离，防止误操作，保障安全。售后保障与产品资质
1.售后保障
· 原厂技术支持：安装指导、参数配置、远程调试、故障排查；
· 质保服务：标准质保期内免费维修更换；
· 终身固件升级：优化功能、适配新标准；
· 定制化服务：按需定制回路、协议、功能；
· 24小时响应：快速解决使用难题。
· 质保服务：标准质保期内免费维修更换；
· 终身固件升级：优化功能、适配新标准；
· 定制化服务：按需定制回路、协议、功能；
· 24小时响应：快速解决使用难题。
2.产品资质
PQ5000CL PME符合IEC61000-4-30A类、EN50160、IEC62053、CE、RoHS标准，通过权威校准认证，精度、稳定性达标，适配工业合规需求。常见问题FAQ
Q1：PQ5000CL PME最多监测多少回路？
A1：最多10回路，32通道，适配多回路集中配电场景。
Q2：PQ5000CL PME精度符合什么标准？
A2：严格遵循IEC61000-4-30A类标准，电压/电流±0.1%，有功0.2S级。
Q3：PQ5000CL PME支持远程监控吗？
A3：标配以太网，支持Modbus/TCP、HTTP、NTP，可选IEC61850、PROFINET，远程查看配置。
Q4：PQ5000CL PME能生成合规报告吗？
A4：支持EN50160、IEC等标准报告自动生成，格式兼容PQDIF。
Q5：PQ5000CL PME适配什么电压等级？
A5：直连173~693V低压电网，适配工业、新能源主流等级。综上，PQ5000CL PME在线式多回路电能质量监测仪以分布式架构、A类精度、全维度分析为核心，突破传统设备瓶颈，适配多行业复杂场景。设备兼顾精度、灵活性与易用性，解决多回路监测成本高、数据偏差、合规难等痛点，助力企业电网安全、能耗优化、数字化运维。未来，PQ5000CL PME将持续迭代，为低压配电精细化监测提供坚实支撑，推动能源行业高质量发展，文章来源于电能质量分析仪。
