在电子电器、家用电器、医疗器械、新能源零部件等产品的规模化生产线中，电气安全测试是把控产品出厂质量、满足国标与国际安规标准的核心环节。人工测试效率偏低、参数设置不统一、数据追溯难度大、高压操作存在安全风险等问题，持续影响产线测试质量与生产效率。Seaward HAL系列产线安规测试仪覆盖H100至H104五款专业机型，整合接地导通、绝缘电阻、交直流耐压、带电泄漏等全项安规测试能力，依托自动序列执行、电弧侦测、四线精准测量、条码联动等工程化技术，可稳定适配高速产线的连续测试需求。本文结合系列核心测试原理、实测参数与现场设计，全面解析HAL系列的专业性能与产线落地价值。

Seaward HAL系列核心测试原理与电气安全检测架构

Seaward HAL系列产线安规测试仪围绕四项核心安规测试原理搭建完整检测架构，同时搭配全自动序列控制与安全隔离输出，兼顾测量精度与产线使用安全。接地导通测试采用四线法测量原理，以6V空载低电压输出0–40A交流测试电流，直接消除测试引线与接触电阻带来的误差，可精准测量毫欧级接地电阻，确保产品接地保护路径可靠导通Seaward。绝缘电阻测试通过施加250V、500V、1000V三档直流高压，测量产品内部带电部件与外壳之间的绝缘阻值，判断绝缘材料是否存在老化、破损等隐患，测量范围覆盖0.01MΩ–500MΩ，满足不同产品绝缘等级判定要求。 交直流耐压测试作为核心安规项目，HAL系列采用阶梯升压+稳压保持+自动放电原理，AC耐压输出0.1–5kV、DC耐压输出0.1–6kV，搭配9级电弧侦测功能，可在产品绝缘击穿前识别异常放电信号，避免产品损伤并保障测试安全。带电泄漏电流测试严格遵循IEC/EN60990标准，模拟人体阻抗网络，测量产品在通电工作状态下的保护接地电流与接触电流，真实反映产品在使用场景中的触电风险，测试数据可直接用于合规判定Seaward。系列全部机型采用全隔离测试输出设计，符合EN50191标准，可有效避免测试信号干扰产线设备，同时保障操作人员与被测产品的双重安全Seaward。

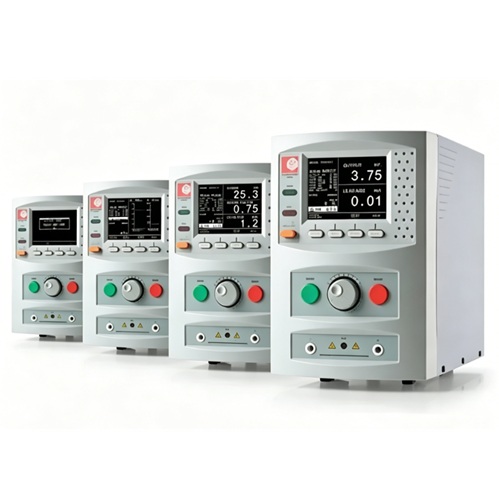

HAL系列五款机型参数对比与性能定位分析

Seaward HAL系列根据不同产线测试需求细分五款机型，各项参数与功能配置形成清晰梯度，可精准匹配单一测试、全项测试、多通道测试、自动化集成等不同场景，核心参数对比如下：
表格

机型	核心测试项目	输出通道	存储容量	特色功能	适用场景
HAL100	接地导通测试	单通道	6000条	高精度电流校准、条码启动	纯接地测试产线
HAL101	绝缘+交直流耐压	单通道	6000条	电弧侦测、自动序列	基础安规抽检产线
HAL102	全项安规测试	5组隔离通道	6000条	多点位并行测试	多接口产品量产线
HAL103	全项安规+四线接地	单通道扩展	6000条	无烧探笔、安全互锁	精密电子/医疗产线
HAL104	全项+功率泄漏	扩展接口	6000条	功率测量、产线自动化	高端家电/新能源产线

HAL100专注接地导通测试，电流输出精度满足多国标准校准要求，适合仅需接地检测的产线场景Seaward；HAL101整合绝缘与耐压测试，操作简洁，适合中小型产线基础安规检测；HAL102搭载5组隔离输出通道，可实现多点位同步测试，大幅提升多接口产品测试效率Seaward；HAL103采用四线法接地测量并配备无烧探笔，避免测试大电流损伤产品端子，适配精密设备产线Seaward；HAL104作为旗舰机型，新增功率与功率因数测量，支持产线自动化软件对接，满足高端制造全维度检测需求。

HAL系列产线自动化测试流程与人性化操作设计

Seaward HAL系列围绕产线高效操作优化交互逻辑，降低人员操作门槛的同时保障测试规范性。设备配备320×240图形液晶显示屏，采用旋转编码器导航搭配红绿启动/复位按键，界面直观清晰，可快速切换测试参数与功能选项Seaward。系统支持新手与高级双用户模式，新手模式自带步骤提示与帮助界面，降低误操作风险；高级模式开放全参数自定义，满足专业调试需求Seaward。测试序列支持自定义编辑，可将接地、绝缘、耐压、泄漏等项目组合为自动流程，一键启动后按预设升压时间、保持时间、降压参数连续执行，无需人工分步操作。
数据管理方面，HAL系列内置闪存可存储6000条测试记录，每条记录包含产品编号、操作人员、测试地点、时间、结果等完整信息，满足产线质量追溯要求Seaward。设备支持条码扫描快速录入产品信息，直接关联对应测试序列，避免人工输入错误，测试完成后可一键打印合格/不合格条码标签，适配产线标识管理流程Seaward。测试过程中具备完善的异常处理机制，一旦出现超限、电弧、互锁断开等情况，设备立即切断高压输出并声光报警，同时锁定故障原因，便于快速排查问题。自动放电功能可在绝缘与耐压测试结束后，快速释放产品内部残留电荷，进一步提升操作安全性。

HAL系列通信互联与产线集成适配能力

为满足现代化产线数据化、自动化管控需求，Seaward HAL系列配备完善的通信接口与远程协议，可轻松接入产线管控系统。设备后置三组通信接口：COM1连接PC端，支持测试数据上传与远程控制；COM2对接条码扫描器，实现产品信息快速录入；COM3连接标签打印机，实时输出测试标识Seaward。数据传输支持SSS远程命令协议，采用ASCII-HEX编码与16位CRC校验，保障数据传输稳定准确，可与PLC、产线工控系统实现联动控制，自动触发测试、接收结果、控制产线启停Seaward。 软件兼容方面，HAL系列可对接SeawardPATguard及主流产线管理软件，支持数据导出为PQDIF、CSV等通用格式，便于后续统计分析与合规报告生成Seaward。设备支持测试代码自动生成与调用，可将不同产品的测试参数保存为专属代码，扫码即可调用对应配置，大幅缩短换型调试时间Seaward。HAL104额外配备模拟量与数字量扩展接口，可接入电机转速、温度等外部信号，实现安规测试与性能检测同步完成，进一步拓展产线集成应用范围。

HAL系列安全防护与工业现场耐用性设计

针对产线复杂工况，Seaward HAL系列构建多层安全防护体系，全面保障高压测试场景的人员与设备安全。设备电气安全符合IEC61010-1标准，达到CATII300V测量等级，污染等级2设计，可在工业车间稳定使用Seaward。测试端口配备安全互锁装置，必须关闭防护门或连接安全护栏才能启动高压输出，杜绝误触高压风险。高压输出时，面板闪电图标与HT指示灯同步闪烁，清晰提示高压状态，进一步强化现场安全警示。
设备具备完善的自我保护功能，内置温度监测模块，长时间连续测试出现过热情况时自动停机保护，避免核心器件损坏。机械结构采用工业级坚固外壳，防护等级达IP40，可抵御产线粉尘与轻微碰撞，工作温度覆盖0–45℃，适配多数工业现场环境Seaward。机身采用紧凑式设计，重量适中，可放置于产线工作台或集成至测试工装，搭配悬挂套件可灵活固定安装。设备校准周期为2年，整机提供1年保修服务，长期使用仍能保持稳定测量精度，满足产线连续高强度测试需求Seaward。

Seaward HAL系列产线安规测试仪以成熟的电气安全测试原理、模块化机型配置、自动化操作逻辑与完善的数据管理能力，成为电子、家电、医疗、新能源等行业产线的可靠检测设备。系列从单一接地测试到全项安规检测，从基础手动操作到产线自动化集成，覆盖不同规模、不同标准的生产测试需求。高精度测量、多重安全防护、便捷通信互联与稳定耐用性能，有效提升产线测试效率、规范测试标准、实现质量数据全追溯，帮助制造企业严格落实安规要求，降低产品安全风险。依托贴合产线的工程化设计与专业测试性能，HAL系列持续为规模化生产的电气安全检测提供稳定支撑，助力制造企业实现质量与效率的双重提升，文章来源于电气安规综合测试仪。
